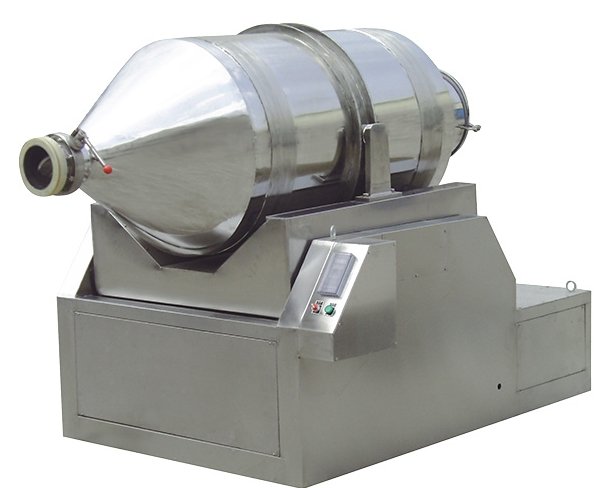

二维运动混合机
341
工作原理二维混合机主要由转筒、摆动架、机架三大部分组成。转筒装在摆动架上，由四个滚轮支撑并由两个挡轮对其进行轴向定位，另两个转动轮由传动动力系统拖动使转筒产生自转；摆动架由一组曲柄摆杆机构装在机架上，并由轴承组件支撑。二维混料机的转筒可同时进行两个方向运动，一个是转筒的自转，另一个是转筒自转的同时随摆动架摆动。被混合物料在转筒内随转筒自转、翻转、混和的同时，又随转筒的摆动而发生左右来回的掺混运动，在这两个运动的共同作用下，物料在短时间内得到充分的混合。
型号 | 料筒容积 （L） | 装料容积 （L） | zui大装料量 （kg/h） | 摇动、转动次数（r/min） | 电机总功率 （kw） | 外形尺寸 | 总重量 （kg） | 料筒重量 （kg） |
EYH-10 | 10 | 5 | 2.5 | 85 | 0.021 | 310*400*450*395 | 15 | 4 |
EYH-30 | 30 | 15 | 7.5 | 61 | 0.19 | 540*580*900*700 | 60 | 8.5 |
EYH-60 | 60 | 30 | 15 | 50 | 0.4 | 700*730*1100*990 | 115 | 15 |
EYH-150 | 150 | 75 | 37.5 | 37 | 1.15 | 800*1050*1450*1340 | 190 | 50 |
EYH-300 | 300 | 150 | 75 | 30 | 1.15 | 900*1350*1550*1400 | 340 | 60 |
EYH-600 | 600 | 300 | 150 | 23.6 | 3 | 1170*1640*2050*1910 | 1150 | 140 |
EYH-800 | 800 | 400 | 200 | 19.8 | 3 | 1320*1950*2150*2000 | 1600 | 200 |
EYH-1000 | 1000 | 500 | 250 | 19.8 | 3 | 1360*2040*2300*2170 | 1700 | 240 |
EYH-1500 | 1500 | 750 | 375 | 16.2 | 4.4 | 1580*2400*2550*2330 | 2000 | 320 |
EYH-2000 | 2000 | 1000 | 500 | 16.2 | 7.4 | 1740*2600*2770*2550 | 2600 | 430 |
EYH-3000 | 3000 | 1500 | 750 | 13.8 | 11 | 1800*2900*2950*2800 | 3500 | 620 |
EYH-4000 | 4000 | 2000 | 1000 | 12.8 | 13 | 1970*3300*3300*2950 | 4100 | 700 |
EYH-6000 | 6000 | 3000 | 1500 | 11.2 | 18.5 | 2300*2900*3800*3100 | 6100 | 1100 |
EYH-8000 | 8000 | 4000 | 2000 | 10.4 | 22 | 2540*4100*4050*3650 | 7900 | 1450 |
EYH-10000 | 10000 | 5000 | 2500 | 9 | 30 | 2900*4500*4400*4020 | 9500 | 1650 |
