概述：

   固体粉粒物料的混合是常见的单元操作。医药工业对物料的混合则有更高的要求：混合均匀度高、密封生产、不得交叉污染、批号管理严格、设备符合洁净区要求等。常见的回转式混合设备存在着混合效果不理想、装料量低、进出料困难、不易清洗等缺点。EYH系列二维运动混合机则解决了上述问题。该机装料量大、混合均匀度高、易出料、易清洗、符合GMP要求。

二、该机结构特点：

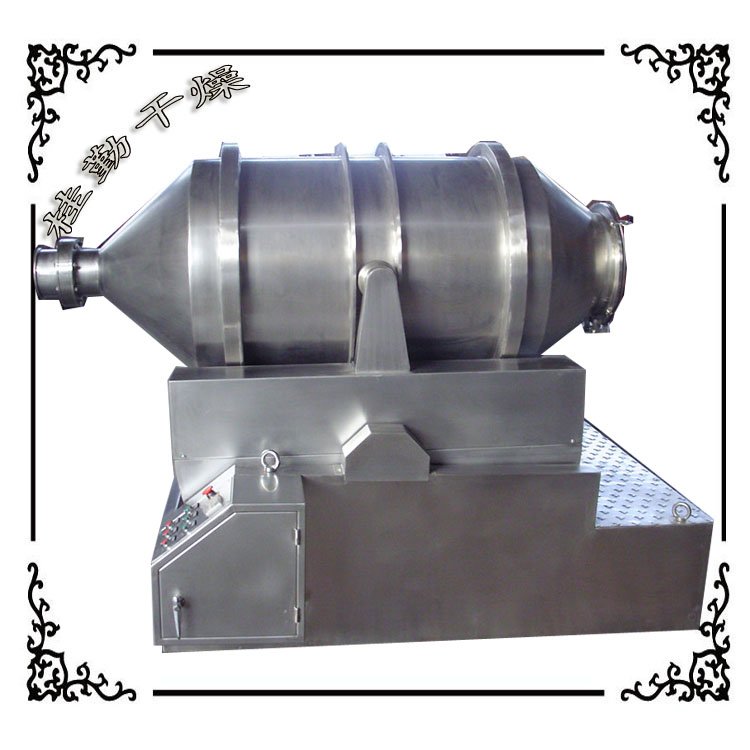

EYH系列二维运动混合机由机座、传动系统、摆动系统、混合筒及电器控制系统组成。

1、    机座

该机座由型钢制作，外封不锈钢板。机座结构合理，能有效的稳定整机。

2、    传动系统

该机的传动系统由电机、减速机、链轮、链条组成。结构简单、运动平稳、噪音低。

3、    摆动系统

该机摆动系统由摆动轴、电机、减速机、链轮、链条组成。结构合理、运转平稳、噪音低。

4、    混合筒

本机混合筒置于二维空间，由滚轮与挡轮置于二维空间运动。混合筒由筒身、正锥台进料端、正锥台出料端、进料口及出料装置组成。

混合筒采用不锈钢制作，其内外壁均经过精密抛光处理。筒体气密性好，平滑光洁无死角、无残留、易清洗。

进料口采用法兰密封，操作方便，气密性好。

出料端采用正锥台带螺旋导料板，放料时出料口位于混合筒的*低位置，保证能将物料放尽。

出料阀采用蝶阀，密封性能好，出料方便 ，操作简单、无残留。

三、工作原理

EYH系列二维运动混合机具有以上独特的结构，其工作原理也与传统的回转式混合机不同。它在二维空间内运动，使物料在筒体内做旋转、颠倒等一系列复杂的运动。

四、该机与传统的回转式混合机性能比较：

1、装料量大，特别适用于吨位大的物料。

2、无死角，无残留、进出料方便，易清洗。

3、振动小，噪音低，安装维修方便，使用寿命长。

总之，EYH系列二维运动混合机是理想的混合设备。可广泛用于制药、化工、食品、轻工、电子、机械、矿冶国防工业及科研单位的粉状、颗粒状物料的混合，特别适用于大吨位（1000L-10000L）各种物料的混合。

五、主要技术参数

注：装料重量按比重0.5kg/m³计算
