F-10L
1661

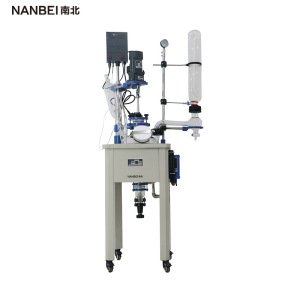

10L--200L框架式单层玻璃反应釜产品简介：
单层玻璃反应釜具有电动恒速搅拌系统、冷凝、滴加系统、加热浴锅。在搅拌物料的同时，浴锅对釜内物料进行加热，在真空条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），可回流到釜内，也可通过回流弯头下部阀门进行回收。反应完毕，物料可从釜底的侧出料口放出。
本系列产品使用需配套真空装置、冷却循环装置等组成系统装置。
基本配置：
与物料接触部分采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙稀材料，性能稳定不易与物料起化学反应。 主体支架采用冷板防腐喷塑+铝合金材质，锅胆采用不锈钢材质。
玻璃+四氟放料阀门，无积液侧放料。
低速增力电机，电子无极调速，通过旋扭微调，双显调速盒可数字显示转速和釜内物料温度。
恒温浴锅温度数显，带锁按扭开关控制，锅底K型传感器+不锈钢探棒。
搅拌系统采用陶瓷轴承、机械密封，防止搅拌杆磨损掉屑。
采用PT100温度传感器，304不锈钢材质，外套透明聚四氟乙烯管，双重防腐。
真空压力表显示实时真空，指针显示。
月牙式搅拌桨，304不锈钢+聚四氟乙烯搅拌叶；搅拌杆材质为304不锈钢，外包聚四氟乙烯管。
锅胆底部设有放水阀门，方便放液。
机器底部设有带刹车的万向轮，可整体移动，操作方便。
搅拌、加热双熔断器安全保护。
型号 | F-10L | F-20L | F-50L | |||
釜体容量 | 10L球形 | 20L球形 | 50L球形 | |||
电压频率 | 220V/50HZ | 搅拌220050Hz 加热锅380W50Hz | ||||
搅拌电机功率 | 90W1/3 | 120W1/3 | ||||
加热功率 | 3KW | 5KW | 8KW | |||
搅拌转速 | 0-450rpm/min | |||||
釜体温度范围 | -80℃- +250X | |||||
浴锅控温范围 | 室温-180℃ | |||||
测温精度 | ±1°c | |||||
真空度 | 0.098 M pa | |||||
釜体Φ 280mm 七口 | 搅拌口 | Φ80mm法兰口 | 釜体Φ 355mm 七口 | Φ80mm法兰口 | 釜体Φ470mm 七口 | Φ80mm法兰口 |
冷凝回流口 | 50#球磨口 | 50#球磨口 | 50#球磨口 | |||
恒压漏斗口 | 34# 标口 | 34#标口 | 34#标口 | |||
减压口 | 34#标口 | 34#示口 | 34#标口 | |||
测温口 | Φ45法兰口 | Φ45法兰口 | Φ45法兰口 | |||
固体加料口 | Φ125mm法兰口配 套四氟盖 | Φ125mm法兰口配套 四氟盖 | Φ125mm法兰口配套四氟 盖 | |||
下放料口 | Φ80mm法兰口 | Φ80mm法兰口 | Φ80mm法兰口 | |||
搅拌桨 | Φ17X600H(mm) 叶展150mm | Φ17X650H(mm)叶展 190mm | Φ17X900H(mm)叶展 190mm | |||
冷凝器尺寸 | Φ100*600H(mm)x下Φ60法兰口 | Φ100*700H(mm)下Φ60法兰口 | ||||
冷凝面积 | 0.4rn3 | |||||
回流弯头 | 上Φ60法兰口左50#球磨塞 | |||||
恒压漏斗容量 | 1L上29#标口配玻璃塞下34#标塞 | 2L上29#标口配玻璃塞下34#标塞 | ||||
减压阀 | 34#标塞阀 放气咀（宝塔接头）外径12mm | |||||
放料阀 | Φ80法兰口Φ33mm放料孔 斜出料口（宝塔接头）Φ34mm离地350mm | |||||
真空抽气咀 | 宝塔接头外径12 mm | |||||
冷凝盘管进出循环咀 | 宝塔接头外径15mm | |||||
锅胆尺寸 | Φ350X220H(mm) | Φ450X260H(mm) | Φ550X320H(mm) | |||
整机占空间尺寸 | 710x440x 1900 rn rn宽深局 | 810 x 540 x 1960 m m 宽深 高 | 910 X 640 x 2130 m m 宽深 高 | |||
机器净重 | 42 KG | 48 KG | 58 KG | |||
包装尺寸 | 1170X590X 840mm木箱 | 1200X740X920mm 木箱 0.82m3 | 1370X790X980mm 木箱 1.06m3 | |||
包装重量 | 81 KG | 93K | 104 KG | |||
