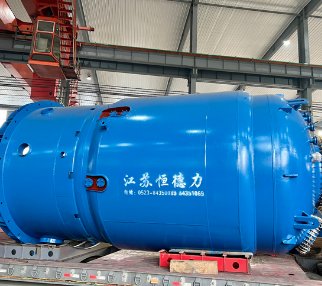

搪瓷反应釜

搪瓷反应釜

直接联系

江苏恒德力化工设备制造有限公司

江苏

产品规格型号

参考报价：

面议

品牌：

恒德力化工

型号：

搪瓷反应釜

关注度：

644

产品介绍

产品结构图

技术特性表

开式反应罐(79标)		开式反应罐(93标)
允许工作压力PN	罐内≤0.37Mpa 夹套内≤0.58Mpa	允许工作压力PN	罐内≤0.37Mpa 夹套内≤0.58Mpa
允许工作温度	罐内0-200℃ 夹套内0-200℃	允许工作温度	罐内0-200℃ 夹套内0-200℃
允许搅拌转速	锚式、框式63、85r/min 浆式80、125r/min 叶轮式≤130r/min	允许搅拌转速	锚式、框式63、80r/min 浆式80、125r/min 叶轮式≤125r/min
搅拌轴为填料密封时罐内工作压力不超过0.25Mpa

搪玻璃开式反应罐(79标表1)

代号		公称容积(L)
代号		500	100	200	300	500	1000
DN		500	600	700	800	900	1200
DO		350	420	490	560	630	840
D1		600	700	800	900	1000	1300
D2		706	816	930	1106	1156	1488
D3		25	25	25	25	25	30
D4		32*4	32*4	32*4	32*4	32*4	65*5
D5		270	270	300	350	350	65*5
D6		—	—	—	—	—	1120
H		465	565	775	875	1075	1275
H1		300	300	350	350	400	500
H2		265	300	355	385	415	500
H3		250	250	250	250	270	315
H4		—	—	—	—	—	—
H5		—	—	—	—	—	—
H6		220	220	230	240	270	270
H7		945	945	953	1154	1154	1276
L		2030	2170	2430	2782	3040	3470
h	浆式/叶轮式	95	100	105	125	165	180
h	锚式/框式	45/-	60/-	45/-	45/-	85/-	-/85
卡子	0.2Mpa	BM16/28	BM16/28	BM16/36	BM20/40	BM20/32	BM20/52
卡子	0.4Mpa	BM16/28	BM16/32	BM16/40	BM16/48	BM16/36	BM16/56
减速机型号		BLD0.8-1-I	BLD0.8-1-I	BLD0-1.1-1-I	BLD-3.0 -3-I	BLD-3.0-3-I	BLD4-3-I
放料阀规格		70/32	70/32	80/40	80/40	80/40	100/50
电机功率(kw)		0.8	0.8	1.1	3	3	4
实际容积（w）		71	128	247	389	588	1250
传热面积（Mz）		0.34	0.66	1.26	1.75	2.64	4.54
设备总重（Kg）		477	548	706	765	1030	1690

搪玻璃开式反应罐(79标表2)

代号		公称容积(L)
代号		1500	2000	3000	5000(B)	5000(A)	63001000
DN		1300	1300	1600	1750	1750	1200
DO		910	910	1120	1120	1200	1200
D1		1450	1450	1750	1750	1900	1900
D2		1679	1679	2029	2188	2188	2188
D3		30	30	36	36	36	36
D4		65*5	65*5	65*6	65*8	80*6	80*6
D5		400	400	450	450	450	450
D6		1270	1270	1550	1550	1680	1680
H		1475	1820	1820	2780	2580	3100
H1		600	600	700	800	700	740
H2		510	510	580	580	622.5	637
H3		507	507	614	614	550	550
H4		315	315	315	315	350	350
H5		330	330	330	330	370	370
H6		1000	1335	1247	1750	1530	1760
H7		1276	1276	1316	1316	1316	1361
L		3695	4035	4225	5185	5030	5261
h	浆式/叶轮式	165	175	190	190	190	190
h	锚式/框式	-/115	-/125	-/144	-/144	-/190	-/190
卡子	0.2Mpa	BM20/56	BM20/56	BM20/52	BM20/52	BM24/60	BM24/60
卡子	0.4Mpa	BM20/64	BM20/64	BM24/60	BM24/60	BM24/68	BM24/68
减速机型号		BLD4-3-I	BLD4-3-I	BLD5.5-3-I	BLD5.5-3-I	BLD5.5-3-I	BLD7.5-3-I
放料阀规格		100/50	100/50	125/80	125/80	125/80	125/80
电机功率(kw)		4	4	5.5	5.5	5.5	7.5
实际容积（w）		1720	2160	3715	5650	5650	7000
传热面积（Mz）		5.34	7.02	8.61	13.8	13.8	16.4
设备总重（Kg）		2160	2410	3450	4470	5032	5978

搪玻璃开式反应罐(93标表1)

代号		公称容积 (L)
代号		50	100	200	300	500	1000	1500
DN		500	600	700	800	900	1200	1300
DO		350	420	490	560	630	840	910
D1		600	700	800	900	1000	1300	1450
D2		726	828	930	1027	1152	1485	1679
D3		25	25	25	25	25	30(25)	30(30)
D4		32×4	32×4	32×4	32×4	32×4	65×5	65×5
D5		270	270	300	350	350	400	400
D6		-	-	-	-	-	950	1100
H		465	565	775	875	1075	1275	1475
H1		310	310	350	350	400	500	600
H2		265	300	355	385	415	500	530
H3		-	-	-	-	-	-	507
H4		250	250	250	250	270	315	315
H5		220	220	230	240	270	280	330
H6		-	-	-	-	-	-	1000
H7		945	945	953	1154	1200	1276	1276
L		2030	2170	2426	2782	3040	3470	3695
h	锚式及框式	45	60	60	85	80	100	110
h	浆式及叶轮式	90	110	130	150	160	210	210
卡子	0.25Mpa	BM16/16	BM16/28	BM16/36	BM16/40	BM20/36	BM20/52	BM20/56
卡子	0.6Mpa	BM16/28	BM16/36	BM16/41	BM16/48	BM20/40	BM20/56	BM20/70
减速机型号		BLD-12	BLD-12	BLD-15	BLD-18	BLD-18	BLD-18	BLD-18
放料阀规格		65/32	65/32	80/40	80/40	80/40	100/50	100/50
电机功率(W)		0.8	0.8	1.1	3	3	4	4
实际容积(W)		71	128	247	389	588	1250	1720
传热面积(M2)		0.34	0.66	1.26	1.75	2.64	4.54	5.34
设备总重(Kg)		440	482	707	765	1030	1690	2160

搪玻璃开式反应罐(93标表2)

代号		公称容积（L）
代号		2000	3000	5000（A）	5000（B）	6300	8000	10000（A）	10000（B）
DN		1300	1600	1600	1750	1750	2000	2000	2200
DO		910	1120	1120	1200	1200	1400	1400	1640
D1		1450	1750	1750	1900	1900	2200	2200	2400
D2		1679	2029	2045	2180	2180	2500	2533	2738
D3		30（30）	36（30）	36（30）	36（30）	36（30）	36（36）	36（36）	36（36）
D4		65×5	65×6	65×8	80×6	80×6	95×8	95×8	95×8
D5		400	450	450	450	450	500	550	550
D6		1100	1300	1300	1400	1400	1600	1600	1800
H		1820	1820	2780	2575	3100	3120	3780	3060
H1		600	700	800	700	740	700	780	800
H2		530	610	610	640	640	720	730	760
H3		507	614	615	550	550	550	550	550
H4		315	315	315	350	350	350	400	470
H5		330	330	330	370	370	420	450	400
H6		1335	1247	1750	1530	1760	1880	2810	2180
H7		1276	1316	1316	1316	1451	1650	2600	2600
L		4035	4225	5185	5030	5260	5450	7040	7075
h	锚式及框式	110	140	140	130	190			150
h	浆式及叶轮式	210	240	240	270	270	330	330	-
卡子	0.25Mpa	BM20/56	BM24/60	BM24/60	BM24/68	BM24/68	BM24/76	BM24/70	BM24/84
卡子	0.6Mpa	BM20/70	BM24/68	BM24/68	BM24/76	BM24/76	BM24/84	BM24/84	BM24/96
减速机型号		BLD-18	BLD-22	BLD-22	BLD-22	BLD-27	BLD-27	BLD-33	BLD-33
放料阀规格		100/50	125/80	125/80	125/80	125/80	125/80	150/100	150/100
电机功率（W）		4	5.5	5.5	5.5	7.5（5.5）	11（7.5）	11（15）	11（15）
实际容积（W）		2160	3715	5650	5650	7000	9310	11000	12320
传热面积（M2）		7.02	8.61	13.8	13.8	16.4	16.88	26	20.7
设备总重（Kg）		2410	3450	4470	4870	5590	7920	8920	10680
