粉体行业在线展览
粉体行业在线展览
HG-6A
直接联系
大连宏光锂业有限责任公司.
大连
面议
HG
HG-6A
3957
HG-6A极片压实密度较高，反弹低，根据不同的条件，压实密度设计在1.58-1.68/cm3之间，可获得良好的加工性能。
本产品特别适用于高品质、高容量、长寿命的铝壳、液态软包装、聚合物电池。
本产品特别适用于高品质、高容量、长寿命的铝壳、液态软包装、聚合物电池。
HG-6A是以优质人造炭为原料，经过化学深度改性和表面改性的人造石墨锂离子电池负极材料。本产品不仅提高了人造石墨负极材料的容量和压实密度，同时着重提高其吸液性能和循环性能。
主要特点：1、克容量很高 2、加工性能优异
3、反弹小 4、循环性能优异
适用范围：本产品特别适用于高品质、高容量、长寿命的铝壳、液态软包装、聚合物电池。
产品性能指标
| 分析项目 | 单位 | 技术指标 | 典型值 |
| 粒度D50 | μm | 9.50～12.50 | 10.92 |
| 振实密度 | g/ml | ≥0.85 | 0.91 |
| 比表面积 | m2/g | ≤3.80 | 3.07 |
| 真密度 | g/cm3 | ≥2.20 | 2.24 |
| 灰 分 | % | ≤0.10 | 0.02 |
| 放电比容量 | mAh/g | ≥354.0 | 355.8 |
| **效率 | % | ≥93.0 | 93.5 |

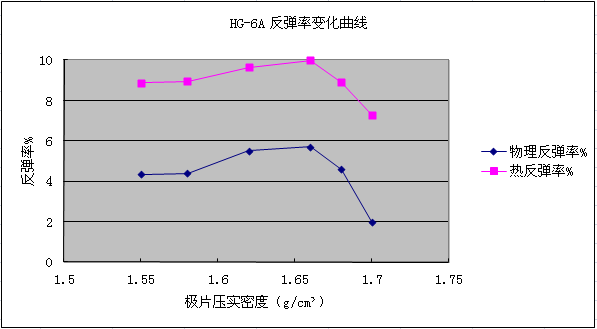

加工性能
注1：物理反弹测试方法：自然静置 1h测量 温度：22℃ 湿度：13﹪
注2：热反弹测试方法：60℃烘 24h
HG-6A极片压实密度较高，反弹低，根据不同的条件，压实密度设计在1.58-1.68/cm3之间，可获得良好的加工性能。

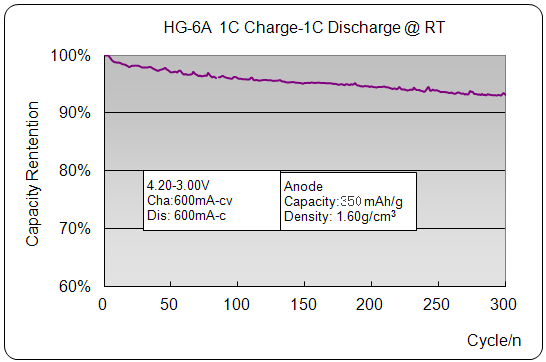

产品循环寿命
人造石墨HG-6A+钴酸锂LC400常温循环（423465PL-600mAh）。
300次循环，1C充放电，容量保持率达93.2%，循环性能较好。
