旋流式水膜脱硫除尘器是在原有麻石水膜除尘器的基础上改进而成。具有安装方便、施工周期短、使用寿命长、价格低等优点，是新一代锅炉脱硫除尘治理的理想产品。

【旋流式水膜脱硫除尘器结构与原理】

　　旋流式水膜脱硫除尘器主要由文丘里、主筒体、上部注水槽、下部溢水孔、清理孔等组成，其工作原理是：含尘气流通过进口烟道进入文丘里，在喉部的入口被水均匀的喷入，由于烟气高速运动，因此喷入的水被其溶化成细小的水雾，湿润了烟气中的灰料。在这个过程烟气中的灰料被湿润，使它的重量加大而有利于被离心分离，在高速呈絮流状态中，由于水滴与尘粒差别较大，它们的速度差也较大。这样，灰粒与水滴就发生了碰撞凝聚，尤其是粒径细小的灰尘料可以被水雾水溶，这些都为灰料的分离做好充分的准备，此后进入筒体。筒体是一个圆形筒体，水从除尘器上部注水槽进入筒内，使整个圆筒内壁形成一层水膜从上而下流动，烟气由筒体下部切向进入，在筒体内旋转上升，含尘气体在离心力作用下始终与筒体内壁面的水膜发生摩擦，这样含尘气体被水膜湿润，尘粒随水流到除尘器底部，从溢水孔排走，在筒体底部封底并设有水封槽以防止烟气从底部漏出，有清理孔便于进行筒体底部清理。除尘后废水由底部溢流孔排出进入沉淀池，沉淀中和，循环使用。净化后的气体，通过筒体上部锥体部分引出，从而达到除尘目的。如在除尘设备的循环池中加入碱性水，可起到脱硫除尘器的效果。

【工艺流程】

【旋流式水膜脱硫除尘器特点】

　　旋流式水膜脱硫除尘器的特点，造价低，安装方便，重量轻，降低了设备价格，是用户理想的锅炉除尘配套产品。

　　◆外部用高强度耐高温耐酸碱的材料浇注。筒体设备外护钢板，大大增强了设备的强度和使用寿命。

　　◆上部水槽为陶瓷结构，陶瓷除尘器在供水过程中确保不漏水，避免了原花岗岩除尘器水槽渗水难题，增强了除尘器的使用效果。

　　◆内部平整光滑，使耗水量降低至原来的2/3，降低了运行成本。

　　◆安装简单，一般每节1米，现场吊装半天即可安装完成，减少了施工周期。

　　◆本体采用每节1米结构，每节接口处有凹凸形接缝，安装时用呋喃树脂或耐酸碱胶泥在缝口连接，确保连接处不漏水;克服了原有花岗岩除尘器接缝渗水和漏风的通病。

　　◆由于旋流除尘器重量轻，从而减少了基础和运输的成本。

　　◆进出口提供法兰尺寸，安装时法兰对接处用石棉绳填缝，严防漏风，影响治理效果。

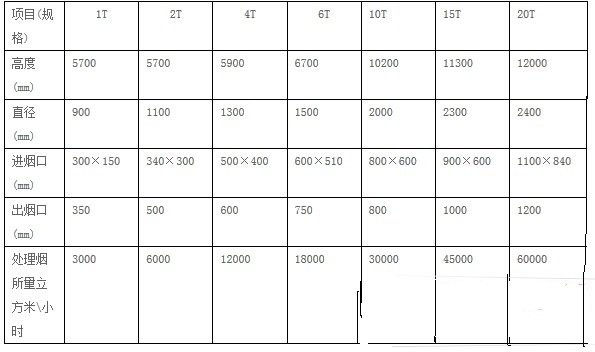

【主要技术性能和参数】

　　除尘效率：≥98%

　　脱硫效率：≥86%

　　出口烟速：18～22mm/s

　　进口烟速：16～20mm/s

　　捕滴器筒体上升烟速：3.5～5.5m/s

　　溢流槽静压：2～5mmH2O

　　简体阻力：70～120mmH2O

　　水汽比(a)：0.12kg/m3

　　耗水量G水(kg/h)：G水=a×Q a为水汽比

　　Q为每小时处理烟气量m3/h

　　除尘后烟气温度：50～80℃
