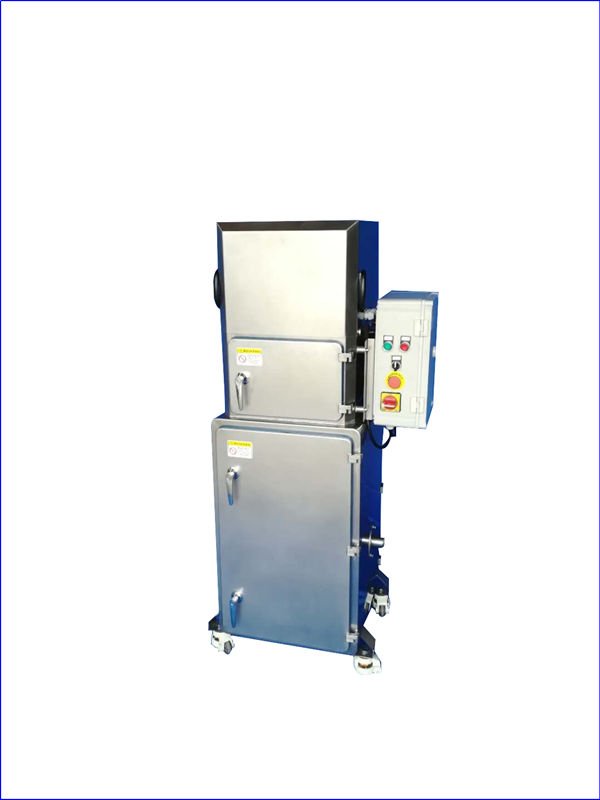

MCC系列反吹集尘机

使  用  说  明  书

欢迎您选用本公司产品，为确保正确使用，

请仔细阅读此说明书

目    录

一. 概述

二. 主要技术参数和性能指标

三. 主要结构和工作原理

四. 技术说明

五. 安装调试

六. 脉冲控制仪使用说明

七.  维护与保养

一.概述

工业除尘器问世以来除尘器问世以来，在国内外不断得以广泛的应用和改进。其中在净化含尘气体的性能及设备结构上，已取得了较大的进展。我公司生产的 MCC 系列滤筒除尘器，是在吸收国外产品先进技术基础上，对除尘效率、结构性能及可靠性等方面进行了综合改进而成，与国内同类产品相比，具有以下显著优点：

1.精美大气：整机（包括风机）全部采用不锈钢制作。并且集粉仓采圆弧角成型加工工艺满焊，更易清洁。符合食品级工作环境

2.高效率折：叠式微米级单筒滤芯，能吸附更多粉尘

3.强    力：专用多叶片风轮设计，具有更强劲的吸风能力

4.清粉方便：一键式反吹清粉机构，能更有效的清除附在滤芯上的粉尘。

5.低 噪 音：专用隔音棉，有效降低噪音。

二、 主要技术参数和性能指标

三.主要结构和工作原理

工作原理：

接通电源，风机运转，含尘空气从尘源经吸尘罩、风管、进风口进入箱体，因气流突然扩张，流速骤然降低，大粒粉粖在其自重的作用下从含尘空气中分离而沉降至灰斗中，其余尘粒由于滤芯的筛滤、碰撞、钩挂等作用，被滞留于滤芯

外壁，净化后的空气由风机经出口排出。当滞留在滤芯外壁上的尘粒不断增加时，除尘器的阻力相应增大，吸尘罩口吸力逐渐降低，为保证除尘器的效果，应视情况定期进行脉冲反吹清灰；粉尘即落入灰斗中，完成了除尘回收的任务。

四.技术说明

1.过滤面积(m2)

过滤面积计算公式为：F=Q/(60V)

式中：Q——过滤风量(m3/h)；V——过滤风速(m/min)

2.过滤风速(m/min)

对于一般过滤温度较高(60℃≤t≤120℃)、粘度大、浓度高、尘粒细的含尘气体，可按低负荷运行考虑，取  V=0.7～1.25m/min；对于一般过滤为常温(t≤80℃)、粘度小、浓度低、尘粒粗的含尘气体，可按高负荷运行考虑，取 V=1.25～2.0m/min。

3.工作阻力

常温状况空运载取 300～400Pa；

一般负荷运行状况取 1000～1300Pa；

高速负荷运行状况取 1300～1500Pa。

4.尘气温度

一般尘气温度应控制在 80℃以下，**不超过 120℃。

5.入口尘气浓度

入口尘气浓度一般应控制在 15g/Nm3 以下，较粗颗粒尘气入口浓度可以高些，入口浓度超过规定值时，应增加相应的空气延伸旋风室组合。

 五.安装调试
1.安装前要检查除尘器所有附件是否齐全、主机有无损伤之处。如有问题待处理后再进行安装。
2.将主机安放在平整的地面上，若地面不平可以调节设备底部的脚蹄使设备安放平稳
3.接好电源，确认电源相序是否正确，检查设备内是否有其他杂物。
4.将总电源开关旋到ON 的位置，再右旋急停开关,打开控制电源。
5.电气箱内的脉冲控制器可设脉冲间隔.脉冲宽度.
6.试运转除尘器：检查控制系统的可靠性；检查主风机旋转方向是否正确，运转是否平稳，有无异响和杂音。试运转 1-2 小时后，若一切正常，可投入常规运行。

在线型脉冲控制仪使用说明

一、型号意义

二、 参数设置说明：

1. 按下“功能”键进入参数选择状态，并且发光二级管指示当前修改项；

2. 转动“设置” 旋钮修改参数值，P为参数值增加，Q为参数值减少；

3. 任何时候，按下“功能”键，控制仪即可进入参数修改状态；

4. 按下“功能”键跳到运行指示灯亮起时，参数设置完成，控制仪开始自动清灰运行。



三、在线控制仪接线标识说明：（各型号端子接线图附后）

1) 【电源】为交流220V输入端子（L,N）；

2) 【公共端】为阀用公共端；

3) 【运行信号】为该型号脉冲控制仪自动运行控制端口，接口类型为干接点。当需要外部控制自动清灰运行时，需将主板上的黑色跳线帽儿断开；

4) 【1～N】为脉冲阀信号输出端子（N标示控制仪输出路数）；

5) 【A+ B-】为485通讯接口。(该功能需定制)

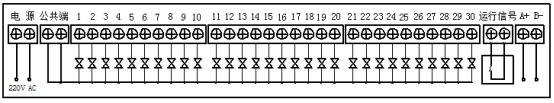

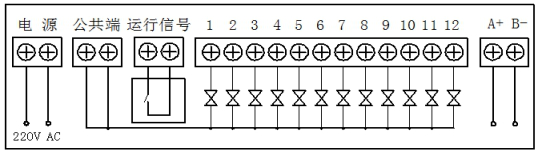

l QYM-ZC-12A/D接线端子图

l QYM-ZC-30A/D接线端子

 注 意：

1、 由于线路板及接线端子上工作电压高达220V，操 作时手一定要保持干燥且不要接触接线端子和线路，否则，可能导致触电事故；

2、 由于“功能”按钮为塑料微型按钮，操作时应垂直轻按，切忌用力过猛或斜按，否则，很容易损坏按钮。

3、 控制仪周围不应有腐蚀性气体，尽量避开强烈震动、强磁、高温高热场所;

4、 为了保证正常的生产及设备安全，控制路数、脉冲阀数应由专业技术人员进行调整。

四、售后服务。

l 在售出12个月内用户正常使用出现任何问题，我公司负责免费维修；

l   终身保修，超过12个月或非正常使用产生的维修，收取维修成本及运输、邮寄费用；

l 小时服务热线和技术支持；

l 更换控制程序，收取运输、邮寄费用；

l 提供升级及产品定制服务，收取定制服务费。

六. 维护与保养

1.检查吸尘管路是否堵塞

2.监测含尘气体温度和湿度变化，严防结露

3.确保控制系统和机械系统的正常运转

4.判断滤芯是否完好可通过观查出风口是否有冒灰，如发现

破损应及时更换，每半年滤芯应清洗一次

5.柜体门板密封条检查是否有缝隙
