HMC型单机脉冲除尘器

HMC型单机脉冲除尘器是经改进后设计而成的小型布袋除尘器。采用高压（0.5-0.7MPa）大流量脉冲阀逐条滤袋喷吹清灰的技术，具有清灰动能大、重量轻、结构简单紧凑、安装容易、维护方便（外滤式）清灰效率高的特点。

一、工作原理

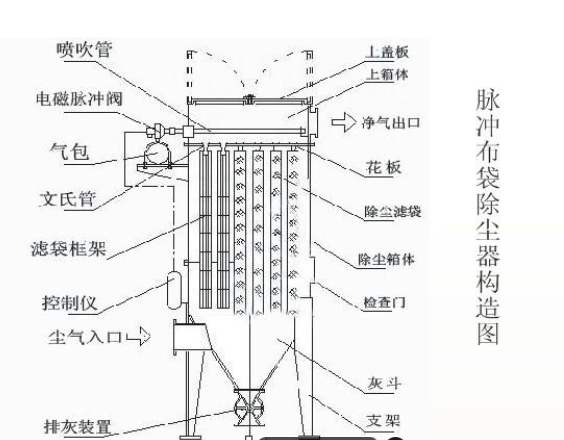

含尘气体由进气口进入灰斗、或通过敞开法兰口进入滤袋室，含尘气体透过滤袋过滤为净气进入净气室，再经净气排气口，由风机排走。粉尘积附在滤袋的外表面，且不断增加，使滤袋除尘器的阻力不断上升，为使设备阻力不超过1200Pa，袋除尘器能继续工作，需定期清除滤袋上的粉尘。清灰是由程序控制器定时顺序起动脉冲阀，使包内压缩空气(0.5-0.7MPa)由喷吹孔眼喷出（称一次风）通过文氏管诱导数倍于一闪风的周围空气（称二次风）进入滤袋使滤袋在瞬间急剧膨胀，并伴随着气流的反向作用抖落粉尘，达到清灰的目的。

二、技术性能

性能型号 HMC-32 HMC-48 HMC-64 HMC-80 HMC-96 HMC-112

总过滤面积m2 24 36 48 60 72 84

过滤风速m/min 1.04-1.67 1.15-1.62 1.21-1.74 1.25-1.67 1.27-1.62 1.28-1.68

处理风量m3/h 1500-2400 2500-3500 3500-5000 4500-6000 5500-7000 6500-8500

滤袋数量（条） 32 48 64 80 96 112

耗气量m/min 0.032 0.048 0.064 0.08 0.096 0.11

入口浓度g/m3 200

出口浓度g/m3 50

喷吹压力MPa 0.5-0.7

承受负压Pa 5000

设备阻力Pa ≤1200

脉冲阀 规格 1"

数量（个） 4 6 8 10 12 14

电机型号功率 Y90S-2 Y90L-2 Y100L-2 Y132S1-2 Y132S1-2 Y132S2-2

KW 1.5 2.2 3.0 5.5 5.5 7.5

设备重量 HMC（A） 1350 1620 1850 2360 2800 3200

HMC（B） 1220 1470 1670 2150 2540 2880

三、应用范围

建材、冶金、矿山、化工、煤炭、非金属矿超细粉加工等行业含尘气体净化处理系统，是环保除尘的理想设备。
