一、产品名称

   1）防爆除尘器；    2）煤磨防爆除尘器

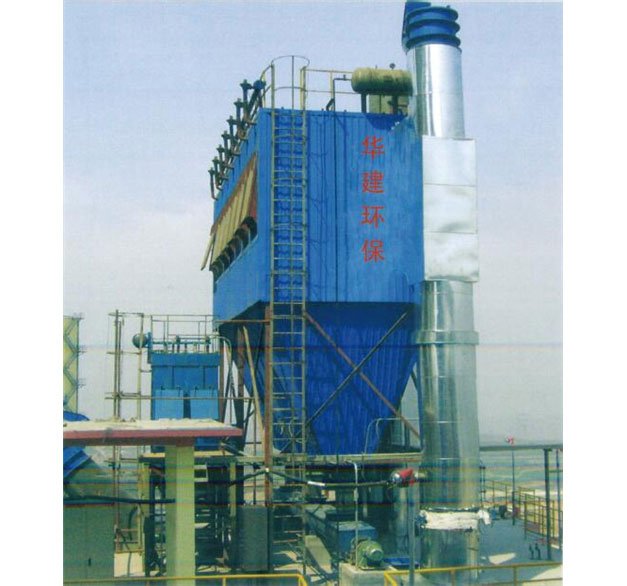

二、产品概述

   HJQM(M)型煤磨专用气箱脉冲袋式除尘器是本公司**研制开发的系列化高效率袋式除尘器。它具有防爆结构，设有防爆阀，适用于煤粉制备系统以及易燃易爆粉尘的收集。它采用先进的分室离线清灰方

式，防止清灰后粉尘的“再吸附”现象，具有清灰能量大、清灰效果好、系统阻力低、滤袋适用寿命长、除尘效率等特点。整机采用PLC自动控制，而且参数可根据工艺变化设定调整。

三、构造及工作原理

 1、构造：本除尘器由上箱体、中箱体、下箱体及排灰装置、脉冲清灰装置、电气控制系统等部分组成。

      （1）上箱体包括可打开的顶盖、脉冲阀、提升阀、净气室；

      （2）中箱体包括防静电滤袋、袋笼、进出风管及防爆阀；

      （3）下箱体及灰斗包括立柱、灰斗、检修孔；

      （4）排灰装置；

      （5）使用PLC控制柜。

  2、工作原理

  1）在系统主风机的作用下,含尘气体从除尘器的进风口进入,在挡流板作用下,便转向流入灰斗。同时，由于流速减慢，加上惯性及粉尘的自重作用，较粗颗粒粉尘直接落入灰斗，并从排灰机构卸出，起到了预

收尘的作用。其它较轻细粉尘随气流向上并吸附在滤袋的外表面上，经滤袋过滤后干净的气体进入上箱体净气室并汇集由出风管排出。灰斗中的粉尘定时或连续由排灰装置卸出。

  2）随着过滤工况的不断进行，滤袋外表面上的粉尘越积越多，设备的运行阻力逐渐增加，为了保证系统的正常运行，除尘器阻力的上限通常维持在1200～1600Pa范围内，当超过此限定范围，由清灰控制器按

定时或定阻发出指令进行清灰。

  3）本除尘器采用循环分室离线清灰的方式，其清灰过程是清灰控制器发出信号，首先令一个袋室的提升阀关闭以切断该室的过滤气流，然后打开脉冲阀，以极短的时间（0.1～0.2s）向箱内喷入0.5～0.7MPa

压缩空气。压缩空气在箱内高速膨胀，使滤袋产生高频振动变形，再加上逆气流的作用，使滤袋外表面所附的尘饼剥落。在粉尘充分沉降后，提升阀打开，此室再次进入过滤状态，经一定的时间间隔后再对下一

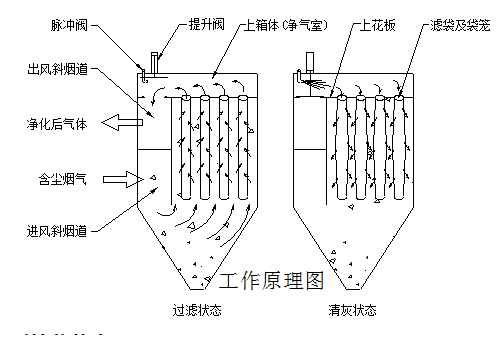

室离线清灰。如此逐室循环清灰，不但清灰彻底，而且避免了喷吹清灰后产生的粉尘二次扬尘。（参看下图）

四、主要性能特点

      1、收尘效率高：采用先进的分室离线清灰方式，防止清灰后粉尘的“再吸附”现象，保证了******的清灰强度及效果，收尘效率≥99.99%。

  2、安全可靠：防积灰设计，设有防爆阀，采用防静电滤料，设备可靠接地。

  3、自控程度高：整机采用PLC自动控制，而且参数可根据工艺变化设定调整。

  4、维护费用低：由于结构设计的先进、可靠和高品质的关键件的选用，提高了设备的可靠性，保证 了除尘器的长期稳定运行，维护费用仅为一般除尘器的70%左右。

  5、滤袋平均寿命长：脉冲清灰方式以及高品质的滤袋及附件，使滤袋的平均寿命得到大幅度提高。

  6、整机可分室换袋维修，随主机运转率达100%。

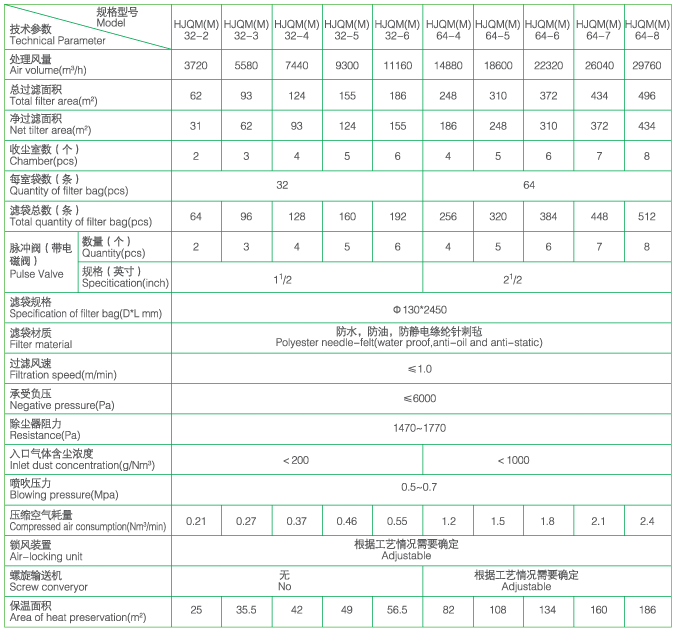

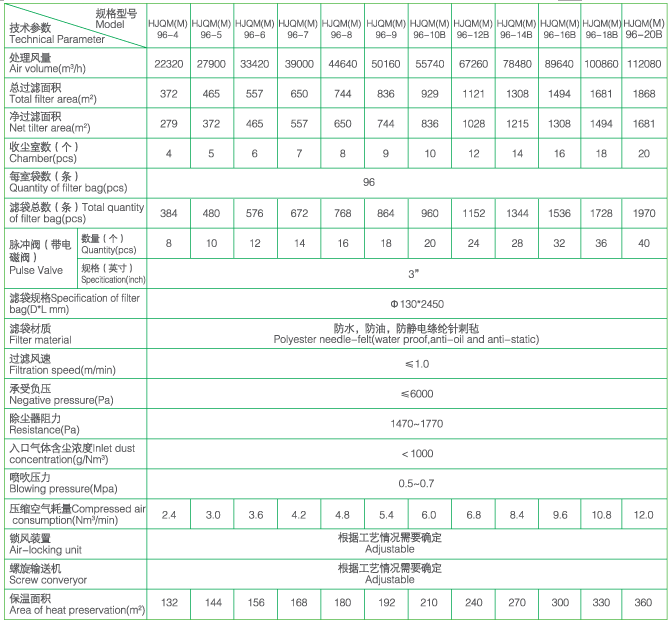

五、技术性能参数表
