PPS+PTFE除尘滤袋是一种高效耐用的复合型耐高温耐腐蚀气体粉尘过滤袋，大量用于燃煤锅炉废气排放达标治理，宁杰环保专业生产的此类型滤袋可以达到超低排放5至10毫克，并且使用寿命可以达到2年以上。

PPS+PTFE混纺针刺毡滤袋是用PPS和PTFE纤维各按50%的比例混合纺做成针刺过滤面层，面层中间用纯PTFE纤维做加强基布，即PPS PTFE/PTFE滤料。这种除尘布袋滤料结合了这两种材质

的优点无论从价格和使用寿命，都介于纯PPS和纯PTFE两种滤料之间，比较经济，性价比高。完全适于发电厂大型燃煤锅炉废气处理和垃圾焚烧电厂以及燃煤电厂氧含量较高，温度较高，气体腐蚀性较强的烟气除尘中。宁杰PPS+PTFE复合针刺毡滤袋是将PPS纤维与PTFE纤维混合，针刺到综合性能优异的PTFE基布上形成的耐高温复合除尘滤袋。这样的复合可以充分发挥PPS和PTFE两方的优势，是一种提高了工况针对性以及性价比的工艺。相对于PPS滤袋，PPS+PTFE滤袋的抗氧化、耐腐蚀性能大幅度提高，并缓解了滤料的衰老时间，相比于100%PTFE滤袋，PPS+PTFE复合滤袋的耐磨性能有所提高，并降低了生产成本。

PPS+PTFE除尘器布袋是釆用PPS和PTFE两种化学稳定性都极强的功能性纤维按梯次工艺复合制成，使各自优良性能得到充分发挥，混纺制成的高性能复合耐高温针刺毡滤料,具有优异的化学稳定性,使耐腐蚀性得到很大的提高。聚苯硫醚PPS纤维滤料具有**的耐酸碱和抗水解性能，是燃煤锅炉烟气处理***理想的滤料。其缺点是抗氧化性较差，当被处理的烟气中氧(O2)含量超过8%时，长期运行温度超过160℃时，PPS材料也会发生氧化而失效。 PTFE纤维具有不燃，能耐强酸强碱、抗强腐蚀性试剂或溶剂、不老化、不氧化、耐高、低温等优越性能，能够很好的弥补PPS纤维易氧化的缺点，PPS+PTFE针刺毡除尘布袋能够达到优异的过滤效果及使用寿命。依据工况条件可制作：PPS/PTFE/PPS、PPS超细.PPS/PTFE/PPS、PPS.PTFE/PTFE/PPSPI.PPS/PTFE/PPS、PPS/PTFE等多种复合滤料，使用寿命达到2～4年。

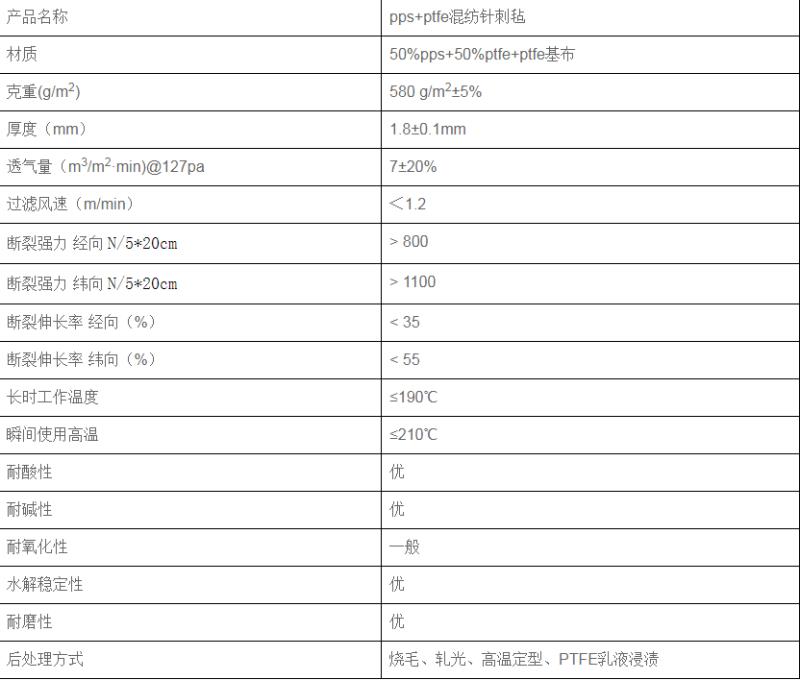

 技术参数  序号     名称    单位    参数

1  纤维    50%PPS+50%PTFE

 2  滤料    50%PPS+50%PTFE针刺面层含20%超细纤维  纯PTFE基布

3 滤袋缝制工艺（包括缝制采用线材质）  PTFE缝纫线（3针6 线）

4 重量（≥600g/m2） g/m2 600

 5 厚度 mm 1.7

 6 密度 g/cm3 0.33

 7 透气量  L/dm3.min 130

 8 纵向断裂强度（>90da） N/5cm 大于800

 9 横向断裂强度（>90da） N/5cm 大于1100

 10 纵向伸长@200N/5cm % 小于2%

 11 横向伸长@200N/5cm % 小于2%

 12 热收缩@210℃，90min % 小于1.5%

 13 爆破强度  N/cm2 大于300

 14 氧含量8%时长期使用温度 ℃ 小于160

 15 氧含量10%时长期使用温度 ℃ 小于150

 16 后处理    烧毛、压光、热定型、防油、防水涂层处理

PPS+PTFE除尘器布袋广泛用于燃煤电厂、煤化工、垃圾焚烧、生物质发电、冶金、化工、水泥等高温烟气领域。

宁杰公司生产的PPS+PTFE混纺针刺毡除尘布袋是选用聚苯硫醚纤维和聚四氟乙烯纤维经混纺而成的针刺毡滤料制作而成的。我们选用PTFE纤维为基布，针刺面层采用PPS聚苯硫醚纤维和PTFE聚四氟乙烯纤维的占用比例一般为5:5，如果有其它要求可以按照其要求纺织滤料定做其成分和所含比例，选用进口的PPS纤维（国产），制作出来的布袋性能更稳定，抗腐蚀、耐高温，内层基布采用纯PTFE基布有很好的韧性好耐腐蚀性能。

该高温耐腐蚀PPS+PTFE混纺针刺毡滤袋可应用在锅炉行业，属耐高温除尘布袋，在连续工作情况下能承受190℃的高温，能承受瞬间230℃的高温。因PPS的抗氧化性能差，当氧气含量达到12%时，操作温度应＜140℃，否则PPS会因氧化而迅速降解。添加PTFE纤维可以很好的弥补这些缺点， PTFE纤维具有不燃，能耐强酸强碱、抗强腐蚀性试剂或溶剂、不老化、不氧化、耐高、低温等优越性能，PPS+PTFE针刺毡能够达到优异的过滤效果及使用寿命。使用单位或是企业，一般要注意使用的工况，注意是否进风口等漏风使设备内进去氧气，氧气含量过高而造成加速布袋的氧化，降低滤袋的使用寿命。

PPS+PTFE除尘器滤袋是复合型针刺毡滤料，是采用PPS、PTFE两种纤维混纺而成的一种耐高温耐腐蚀除尘布袋。结合了这两种材质的特点并强化了各自的优势，有效提高了布袋滤料的耐腐蚀性、抗氧化性等。在经过针刺成毡后，还需使用PTFE乳液浸渍，以提高滤袋的耐腐蚀性及提高对粉尘的剥离程度。在常温下进行浸渍就行。经过浸渍的PPS+PTFE除尘器滤袋成本相对提高一些。PPS+PTFE收尘布袋中的PPS纤维化学名称为聚苯硫醚纤维，该除尘布袋纤维是美国Phillip公司开发并于1983年推向市场的新型耐高温纤维。目前，我国耐高温针刺过滤毡除尘器布袋市场主要以有机纤维Nomex Conex，Kermel和无机纤维玻璃纤维为原料生产的针刺过滤毡除尘器布袋。有机纤维除尘布袋的物理性能明显优于无机纤维。聚苯硫醚纤维纤维除尘器滤袋是近年来耐高温有机纤维中又一种高功能纤维------不仅能耐高温，而且具有其它耐高温纤维无可比优良抗腐蚀性能。而另外一种PTFE纤维化学名称为聚四氟乙烯，是一种化学性能极其稳定的化学材料，由聚四氟乙烯为原料,经纺丝或制成薄膜后切割或原纤化而制得的一种合成纤维.聚四氟乙烯相对分子质量较大，低的为数十万，高的达到一千万以上，一般为数百万。PTFE聚合物一般结晶度为90-95%。由于氟原子强极性，使得聚合物表现出极其稳定的物理化学性能。它的长期使用温度在200-260度，熔融温度为327-342度；其在零下100度时仍柔软；它还拥有塑料中**的老化寿命和*小的摩擦系数。

因不同行业不同单位的具体工况条件不同，所以使用除尘布袋的种类和成分上就会不同，如果您不知道您的行业具体用哪种布袋，欢迎您致电咨询。

河北宁杰环保科技有限公司加工生产多种材质和规格的除尘布袋。例如：φ133*2450  φ133*2500 φ130*6000 φ150*3000 φ160*6000φ160*7000φ160*7500φ160*8000等多种规格 单位：mm
