一、工作状态

系统通电后电源指示灯亮，并按设置的参数自动控制清灰，数码管显示当前工作状态，运行指示灯指示当前工作状态，实时显示压差值。

二、技术参数

1. 输入电压：AC90-AC275V；

2. 输出电压：DC24V；

3. **输出电流：1.5A；

4. **清灰路数：30路；

5. 支持离线清灰；

6. 支持压差接入；

7. 一路压差报警输出；

8. 一路RS485接口。

三、参数设置

参数设置步骤：

1. 点按“功能”键进入参数选择状态，并且发光二级管指示当前修改项；

2. 转动“设置”旋钮修改参数值（顺时针旋转加值、逆时针则减值）；

3. 任何时候，按下“功能”键，系统即可进入参数修改状态；

4. 点按“功能”键跳到运行状态指示处,系统保存参数并按照新参数自动运行清灰程序；

5. 手动输出：长按功能键3秒进入手动输出模式，点按功能键实现点动逐路输出，数码管显示对应输出路数。

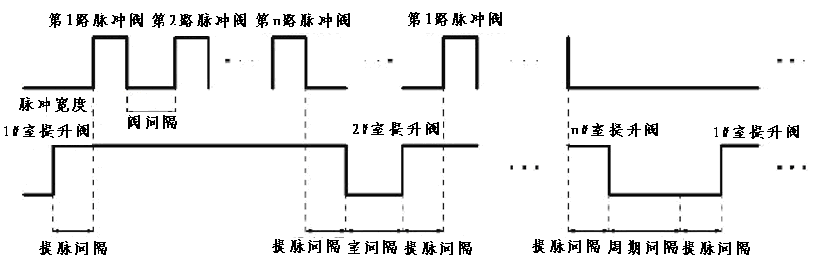

四、工作时序图

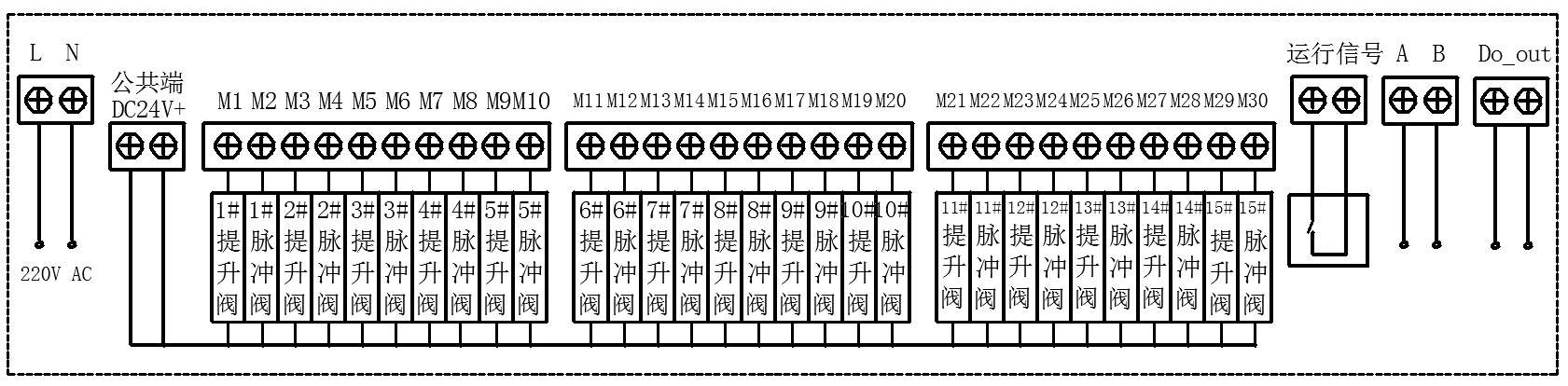

五、端子接线图

接线说明：

1)   【L N】为交流220V输入端子（L,N）；

2)   【公共端】为阀用公共端DC24+；

3)   【M1～M20】为脉冲阀信号输出端子DC24-；

4)   【运行信号】为该型号脉冲控制仪自动运行控制端口，接口类型为干接点。当需要外部控制自

动清灰运行时，需将主板上的黑色跳线帽儿断开；

5)   【A+ B-】485通讯接口（通讯地址表见附表）；

6)   【Do_out】超压报警输出，接口类型为干接点。
