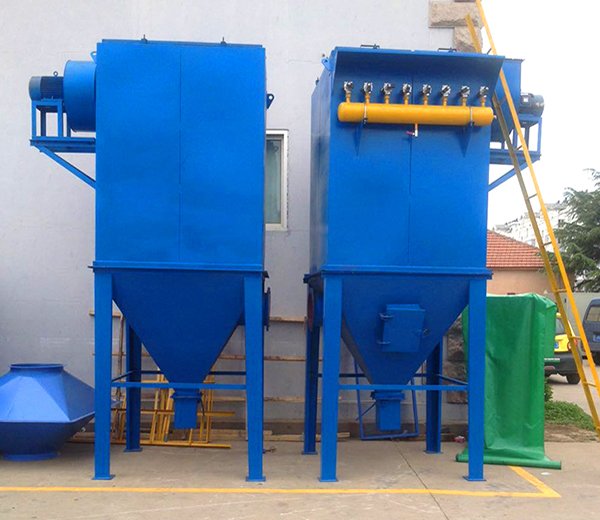

除尘器为全钢结构，分别由箱体、上箱体（净气室）、箱体（袋室）、袋笼、脉冲阀、集灰斗、卸灰阀、基础立柱、立梯、栏杆、回灰输送机构、气路系统、电控系统组成。

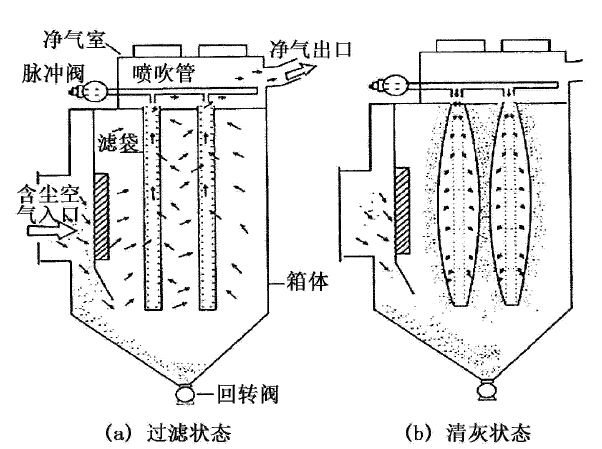

一、工作原理：

含尘气流经风道进入集灰斗，部分粗颗粒粉尘由惯性而落入，其余废气粉尘经滤袋过滤后，进入上箱体，然后经由排风管由引风机排入大气。

除尘器运行一段时间后，布袋外表面捕集的粉尘层增厚，除尘器的运行阻力上升，当增加一定值后，这就需要对布袋进行清灰，即通过外力将布袋外表面上附着的粉尘清除掉。整个清灰过程主要是通过压缩空气来进行的，当阻力上升需要清灰时，控制器通过指令打开脉冲阀，布袋在压缩空气的作用下发生变形，使其达到清掉布袋外表面附着粉尘的目的。

二、产品特点：

1、采用高效能低消耗的喷吹装置，实现低压力、短脉冲喷吹、在线式清灰，提高清灰强度。

2、气流组织合理，采用顺进气流，顺流过滤，使粉尘在过滤状态时同时具有凝聚沉降作用，减少布袋负荷和喷吹频率。

3、滤袋口采用弹性胀圈密封，严密性好，拆装方便。

4、滤袋框架采用电阻焊，外表光滑无焊痕，解决了滤袋与框架磨损现象，滤袋使用寿命长。

5、喷吹管按不同位置配有不同应发短管，确保每只滤袋清灰均匀，防止偏差和滤袋损坏。

6、采用“微孔薄膜复合滤料”，除尘效率>99.9%，适合高湿含尘气体除尘。

7、采用脉冲喷吹的清灰方式。具有清灰效果好、净化效率高、处理气量大、滤袋寿命长、维修工作量小、运行安全可靠等优点。
