>NEXFLOW固定间隙空气放大器.气流放大器 .气流增强器

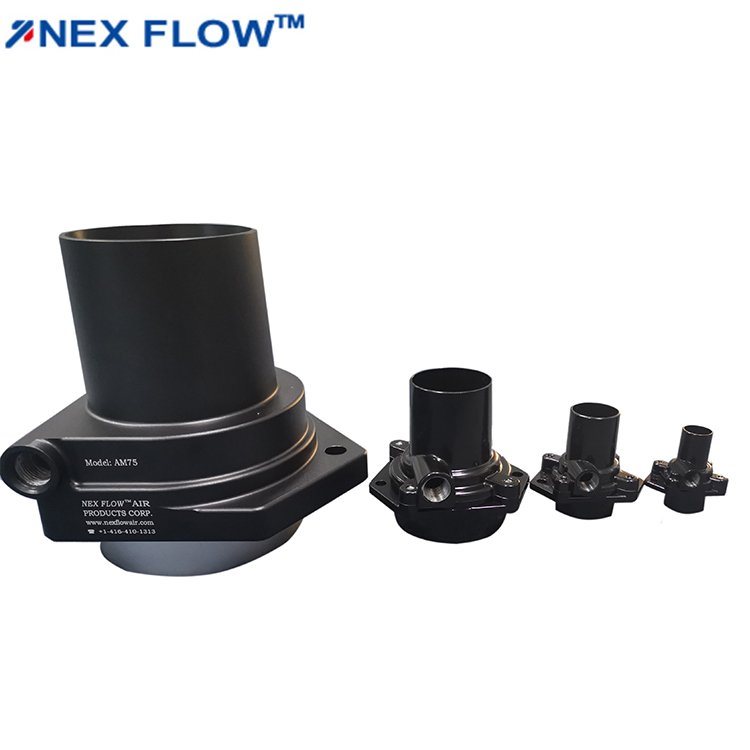

NEXFLOW固定间隙空气放大器.气流放大器 .气流增强器

AM10~AM75

直接联系

中山市智捷精密机械配件有限公司

加拿大

产品规格型号
参考报价:

1万元以下

品牌:

NEXFLOW

型号:

AM10~AM75

关注度:

1299

产品介绍

空气放大器,空气增强器,气流增强放大器(air amplifier)―NexFlow废气粉尘烟雾吸除、吹除水分粉尘、吹风冷却类设备





     空气放大器的作用与抽风机和吹风机类似,利用柯恩达效应原理,通过消耗一小部分压缩空气,引流数十倍的环境空气,形成一侧吹,另一侧吸的功能区,适用于废气粉尘烟雾吸除,水分吹除干燥,吹风冷却等应用。
      Nex Flow空气放大器分为可调空气放大器和标准空气放大器两大类。





1.   空气放大器工作原理

      如图,当压缩空气通过其内部0.05~0.15毫米的环形可调窄缝后,向出口侧(左侧)喷出, 通过科恩达效应原理及空气放大器的特殊结构,吸气侧(右侧)**25倍的环境空气可被吸入,并与原始压缩空气一起向出气侧吹出。用于废气烟雾、粉尘气体的吸除处理,以及吹风冷却降温、水分吹除等应用。

       可调型空气放大器的环形窄缝③是可调的,其调节范围为0.05~0.15毫米,可调节间隙大小来改变进气量的大小,以适应不同应用的需求,间隙设置完成后,将固定环⑤旋紧固定住即可。(产品详细资料请见:可调型空气放大器)

      标准空气放大器的环形窄缝③是采用一个标准厚度0.05mm或0.08mm的垫片来产生此间隙,适合于绝大对数应用场合,并且标准空气放大器设计有安装法兰用于固定连接。



 15029315387344847







2.Nex Flow空气放大器应用示意图





undefined 空气放大器动画图2









3.Nex Flow空气放大器的优势

  •  空气放大器为纯机械结构,非电气设备, 仅靠压缩空气驱动,使用安全,可于危险环境下使用。

  •  内部无任何磨损件,使用寿命长达10年以上 。

  •  空气放大器的结构简单紧凑,体积小,便于安装,免维护。

  •  纳克斯(Nexflow)空气放大器提供5年质保, 随货赠送进气口快插接头。





4. 标准空气放大器材质锌合金







5.  标准空气放大器型号与技术参数:







undefined



undefined



 注:

  • 说明:以上耗气量为进气压力5.5Kg,出风口间隙为0.05mm状态下的耗气量SLPM(标准升/分钟)标准升是指空气在常温常压下的状态, 即以上所示耗气量是指被折算为空气被压缩前的体积大小。

  • 空气放大器除一般可用作吹除应用外,AM40和AM75还常用作吸除应用,其吸入侧真空度很高,可用于烟雾、粉尘吸除等。



15029342787112074

单位:mm





15024338817931517





AM10空气放大器



  •   不同进气压力下, 出风口处的风速:


15026820691465650



  • 气柱扩散度:undefined



AM20空气放大器



  •  不同进气压力下, 出风口处的风速:



undefined

  • 气柱扩散度:



undefined






AM40空气放大器



  •  不同进气压力下, 出风口处的风速:

undefined

  • 气柱扩散度:





undefined



AM75空气放大器



  • 不同进气压力下, 出风口处的风速:



undefined

  • 气柱扩散度:



undefined





 AM40截面图



undefined





 AM75截面图:





undefined








6. 选配件



     气路分配器:可将主气管过来的压缩空气分成几条支气管,便于安装。



undefined







     喇叭型吸入罩: 对于40002或AM40型空气放大器,在应用于吸入应用时,安装喇叭型吸入罩,可加大吸入面积:



QQ图片20170928161601
