产品概述

DMC型脉冲单机布袋除尘器是我公司消化吸收国外同类产品先进技术经改进后设计而成的小型布袋除尘器，该类除尘器是采用高压(0.5~0.7MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术，与国内其它单机相比，具有清灰动能大，清灰效率高的特点。DMC型脉冲单机布袋除尘器并且体积小，重量轻结构简单紧凑、安装容易、维护方便(外滤式)，DMC型脉冲单机布袋除尘器广泛用于建材、冶金、矿山、煤炭、非金属矿超细粉加工等行业的含尘气体净化处理系统，是环保除尘的理想设备。

构造及工作原理

1、单机布袋除尘器结构

该设备主要有以下部分组成：

(1)箱体：包括袋室、净气室、多孔板、滤袋、滤袋骨架、检修门、箱体设计耐压5000Pa。

(2)喷吹系统：包括主气管、喷吹管、脉冲阀、控制仪。

(3)进气排灰部分有两种形式：一种为标准带灰斗式，另一种为敞开法兰式。

2、工作原理

含尘气体由进气口进入灰斗或通过敞开法兰口进入滤袋室，含尘气体透过滤袋过滤为净气进入净气室，再经净气室排气口，由风机排走。粉尘积附再滤袋的外表面，且不断增加，使袋除尘器的阻力不断上升，为使设备阻力不超过1200Pa，袋除尘器能继续工作，需定期清除滤袋上的粉尘。清灰是由程序控制器定时顺序启动脉冲阀，使气包内压缩空气(0.5~0.7MPa)，由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气(称二次风)进入滤袋在瞬间急剧膨胀，并伴随着气流的反方向作用抖落粉尘，达到清灰的目的。

选型

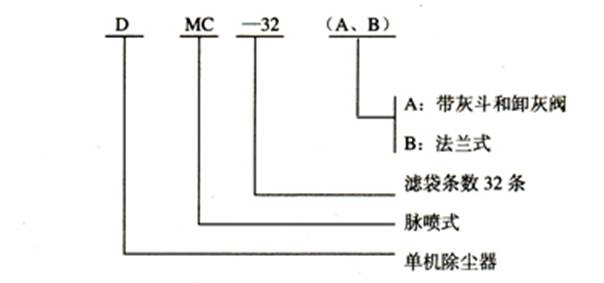

1、型号说明

该DMC型脉冲单机布袋除尘器有32、48、64、80、96、112六种规格，其中每个规格分为两种安装形式，以满足不同场合的使用要求，具体型号说明如下：

2 技术参数

系列	型号规格	处理风量（m³/h）	过滤面积（m²）	过滤风速（m/min）	滤袋规格（mm）	数量（条）	脉冲阀规格（寸）	数量（台）
DMC-A系列	DMC-32	1440~2160	24	1.0~1.5	涤纶针刺毡滤料∮130×1950mm	32	DMF-Z-251寸	4
	DMC-48	2160~3240	36			48		6
	DMC-64	2880~4320	48			64		8
	DMC-80	3600~5400	60			80		10
	DMC-96	4320~6480	72			96		12
	DMC-112	5040~7560	84			112		14
DMC-B系列	DMC-100	6000~9000	100	1.0~1.5	涤纶针刺毡滤料∮130×2450mm	100	DMF-Z-40S 1.5寸	10
	DMC-120	7200~10800	120			120		12
	DMC-160	9600~14400	160			160		16
	DMC-200	12000~18000	200			200		20
	DMC-240	14400~21600	240			240		24
	DMC-280	16800~25200	280			280		28
DMC-B系列	DMC-400	24000~36000	400	1.0~1.5	涤纶针刺毡滤料∮130×5000mm	200	DMF-Z-62S 2.5寸	20
	DMC-480	28800~43200	480			240		24
	DMC-560	33600~50400	560			280		28
	DMC-720	43200~64800	720			360		36
	DMC-840	50400~75600	840			420		42
	DMC-960	57600~86400	960			480		48
参数说明	1、该系列除尘器滤袋材质标配为涤纶针刺毡滤袋，使用温度≤120℃，可根据不同工况和烟气温度进行选择合适的滤料。
	2、除尘器入口粉尘浓度一般≤100克每立方米,如入口粉尘浓度大于此值需进行特殊设计,出口粉尘浓度为10-50mg/m³；
	3、除尘器所用压缩空气为无水、无油洁净压缩空气,压力范围0.50-0.7Mpa；
	4、该系列除尘器A型为单机式，B型和C型为中小型除尘器，可根据实际工况条件进行非标设计。
