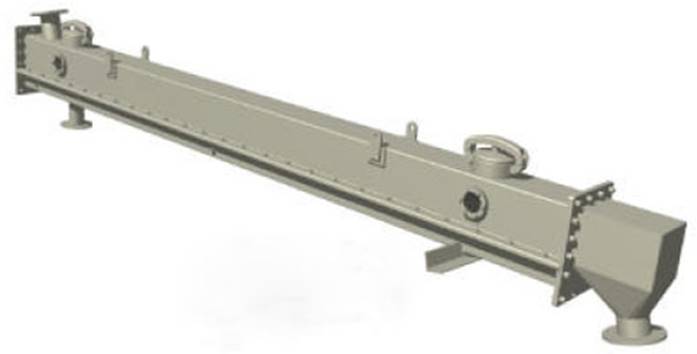

空气输送斜槽

采用高压离心风机为动力源，使物料在密闭的输送斜槽中能保持流态化的向下倾斜的流动，从而达到输送水泥、粉煤灰等易流态化的粉状物料的目的，输送斜槽与其它的输送设备相比具有输送能力大，保证物料不受潮等等优点。输送斜槽以高压离心风机（9-19：9-26型）为动力源，使密闭输送斜槽中的物料保持流态化向倾斜向下的一端缓慢的流动。该设备主体部分无传动部件，密封操作管理方便，设备重量轻，电耗少，输送能力大，容易改变输送方向，采用新型涂沦透气层等等优点。空气输送斜槽是电厂、水泥厂、化工厂很好的输送设备。

空气输送斜槽包括六种槽宽规格（B200、B315、B400、B500、B630）、十种斜度规格（3°、4°、5°、6°、7°、8°、9°、10°、11°、12°），便于输送线路的设计和选用。

本机包括标准节9(长度为2000）、非标准节[长度为250n（n=1,2，......7）】、30°弯头（分左右两种，可布置成30°、60°、90°、120°四种、十型四通（一进三出）、T型三通（分左右两种，为一进二出）、进料节、截气阀、送风软管、控气阀、过滤器、窥视/观察窗、检修门/检修门组件、联接管、法兰罩等部件。

空气输送斜槽主要技术参数

空气输送斜槽技术参数
规格		XZ200	XZ250	XZ315	XZ400	XZ500	XZ630	XZ800
槽体宽度（mm）		200	250	315	400	500	630	800
输送量（m3/h）	水泥4%	22	40	70	130	220	320	400
	生料4%	16	30	55	100	165	245	310
	水泥6%	40	65	120	250	400	610	765
	生料6%	30	55	90	185	300	455	565
	水泥8%	50	80	140	300	470	720	900
	生料8%	35	65	110	225	355	540	670
	水泥10%	60	100	170	380	570	900	1080
	生料10%	45	80	140	285	425	670	800
	水泥12%	70	120	205	455	685	1080	1295
	生料12%	50	95	165	340	510	805	960
空气压力（KPa）
耗气量（m2透气层·min）
槽体节长(mm)	标准节	2000
槽体节长(mm)	非标准节	250
需要风压（KPa）		4~5.5
需要风量(m3/m2.min)		1.5~2
透气层	材质	合成纤维
	厚度(mm)	4~6
	耐温(℃)	150
	径向断裂强度(N/cm宽)	4700
	阻力(Pa)	800~1200（在2m3/m2.min条件下）

常用配套部件

插板阀	转向节	切换阀	排气过滤器
