一.设备的主要用途

XFDⅡ型为充气式单槽浮选机，具有液位调节、充气量调节、转速数字显示装置和补加水装置；叶轮采用变频无级调速，液晶数字显示，可配装温度控制器，浮选槽内矿浆温度适时显示。是各地质、冶金、建材、化学工业实验室浮选少量矿样的理想设备。

二.设备的主要技术参数

三.主要结构及示意图

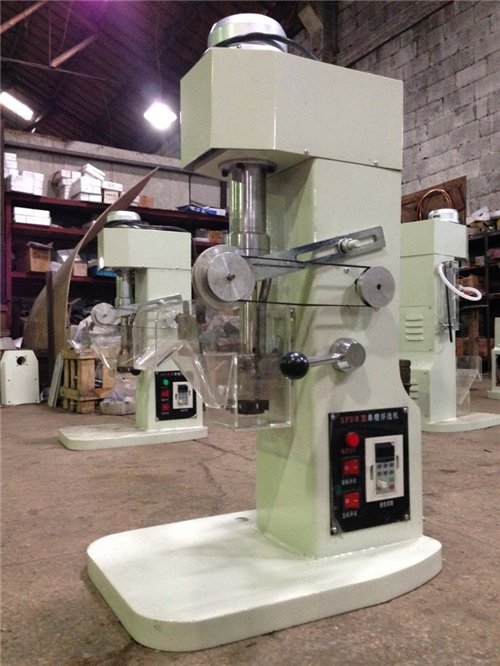

实验室用XFDⅡ型变频系列单槽浮选机由下列主要部件组成：

机体、主轴组件、刮板组件、料槽、玻璃转子流量计等组成。（见结构示意图）

实验室用XFDⅡ型变频系列单槽浮选机控制部分：

由主轴变频无级调速控制、刮板速度控制等组件。

实验室用XFDⅡ型变频系列单槽浮选机工作电源电压为AC 220V。为了人身安全，机体必需可靠接地，接电阻≤4。

四、操作

1．试运行：

A:合上电源开关，控制面板显示“R-0”。（“R”-转速、“0”-0转速）

B：按控制面板“RUN“键实现无级调速。（1400-2800r/min）

C：按“刮板开关，选择刮板速度。（“Ⅰ”-15 r/min “0”-STOP Ⅱ-30r/min）”

2．运行：

将实验矿样倒入槽中，启动主轴电机，叶轮在槽中搅拌，然后将阀门打开扫实验条件充气，加入所需药剂，即可形成泡沫。按“刮板开关”刮板旋转，则泡沫可被刮出槽口，工作台上放料盒，供盛泡沫之用。

五、维护

1.工作之前，检查槽中有无异物卡阻，叶轮是否脱落、螺钉的联接等，然后才开始工作。

2．各转动接合处应加上润滑油，轴承处至少三个月换润滑油一次。（润滑脂要求熔点大于100度）

3．每次使用之后，设备要清洗干净，并擦干。

4．更换叶轮定子时，先要把叶轮拧下，后松开定子与下体的紧固螺钉，换上新的叶轮及定子。

5．搬动浮选机时，着力点应在机体上，而不是在任何部件上，以免损坏。
