XJQ/JJF型自吸空气机械搅拌浮选机

该产品是目前国内先进的新型浮选设备，可广泛用于有色金属、黑色金属和非金属矿物的选别，适合于大、中型浮选厂的粗选和扫选作业。

• 适用范围 : 大、中型浮选厂的粗选和扫选作业

• 适用物料 : 有色金属、黑色金属和非金属矿物

• 生产能力 : 具有自吸空气和自吸矿浆能力

产品结构

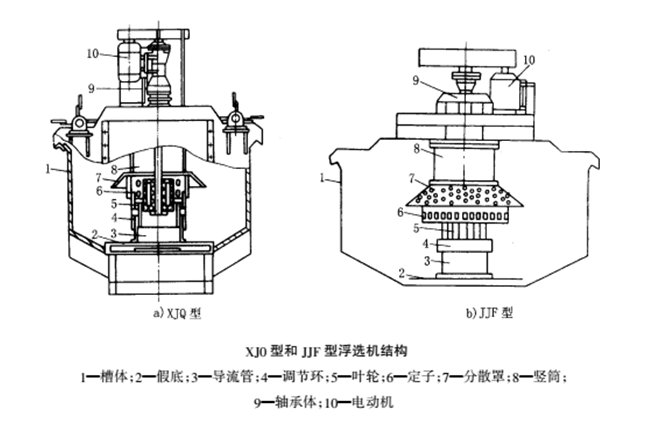

XJQ型浮选机和JJF浮选机的结构于图5-2-13，主要由槽体、叶轮、定子、分散罩、假底、导流管、竖筒、调节环等组成。

产品工作原理

在叶轮旋转时，便在竖筒和导流管内产生涡流，此涡流形成负压，将空气从进气管吸入，在叶轮和定子区内与经导流管吸进的矿浆混合。该浆气混合流由叶轮形成切线方向运动，再经定子的作用转换成径向运动，并均匀的分布在浮选槽中。矿化起泡上升至泡沫层，单边或双边刮出即为泡沫产品。

产品优势

这两种浮选机的结构和工作特点是：

1）叶轮直径小，转速低，安装深度浅，电耗较低；

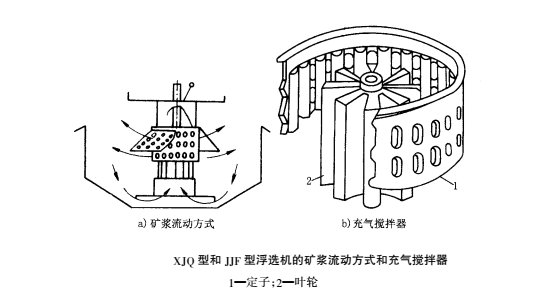

2）叶轮与定子（图5-5-14）之间有较大间隙。矿粒对二者的磨损减小。定子为带有椭圆孔的圆筒，可使空气与矿浆混合和分散，故又称为分散器；

3）定子的高度比叶轮低，叶轮在定子下露出一段，这有利于矿浆搅拌和循环；

4）定子的伞形带孔分散罩用作稳定器，可使叶轮产生的涡流与泡沫层隔开，以便矿浆面保持平稳，并有利于实行自动控制；

5）吸气量较大，并可在0.1~1㎥/㎡·min范围内调整充气量；

6）在槽底上方有一假底，矿浆可在二者之间流过，并通过导流管进行循环，因此可使矿浆以固定的路线进行下部大循环（图5-2-14），亦可使叶轮浸入矿浆的深度减小，并增大充气量，使起泡得以充分弥散；

7）搅拌程度适中，固体颗粒悬浮良好，不沉槽，停车不用放矿。

优势：

选矿回收率高，生产能力大，可处理的粒度范围宽，药剂用量少，维修费用低，性能可靠等。其缺点是不能自吸矿浆，中矿返回时要用泡沫泵。
