TL2G-1510
10-20万元
国邦
TL2G-1510
3655
0.04-2mm
双辊干式磁选机系列磁选机,采用超强磁辊设计,两道分选,适用于分选磁性较弱的矿物,如褐铁矿、锰矿,分选以后可提高10到25个品位。
双辊干式磁选机系列磁选机,采用超强磁辊设计,两道分选,适用于分选磁性较弱的矿物,如褐铁矿、锰矿,分选以后可提高10到25个品位。
双辊干式磁选机系列磁选机,采用超强磁辊设计,两道分选,适用于分选磁性较弱的矿物,如褐铁矿、锰矿,分选以后可提高10到25个品位。

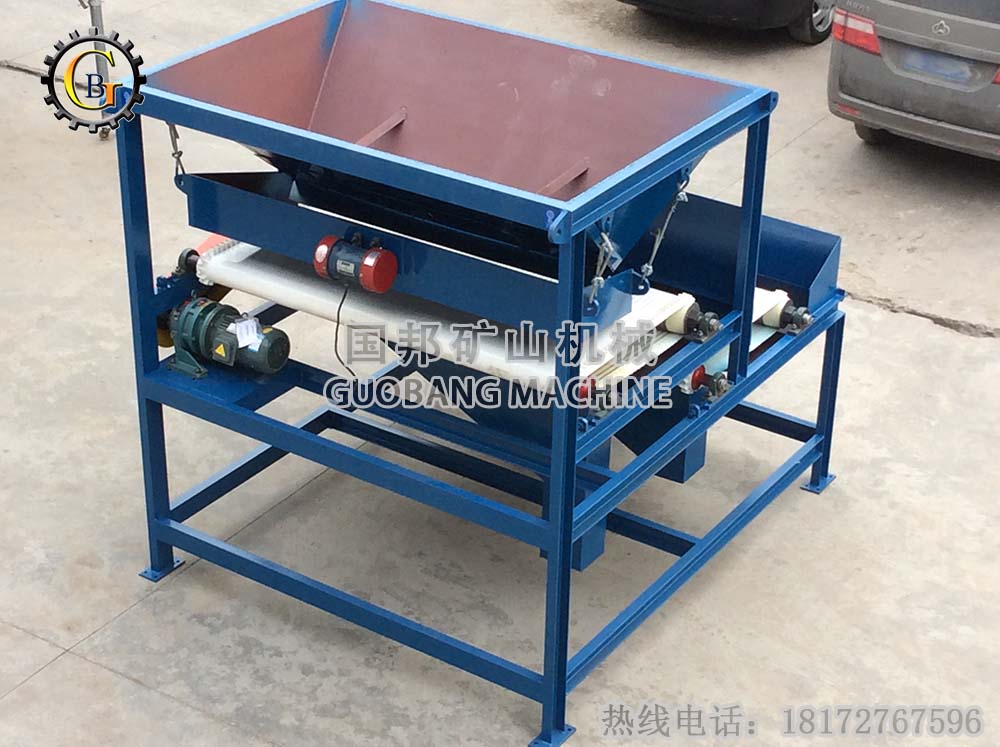

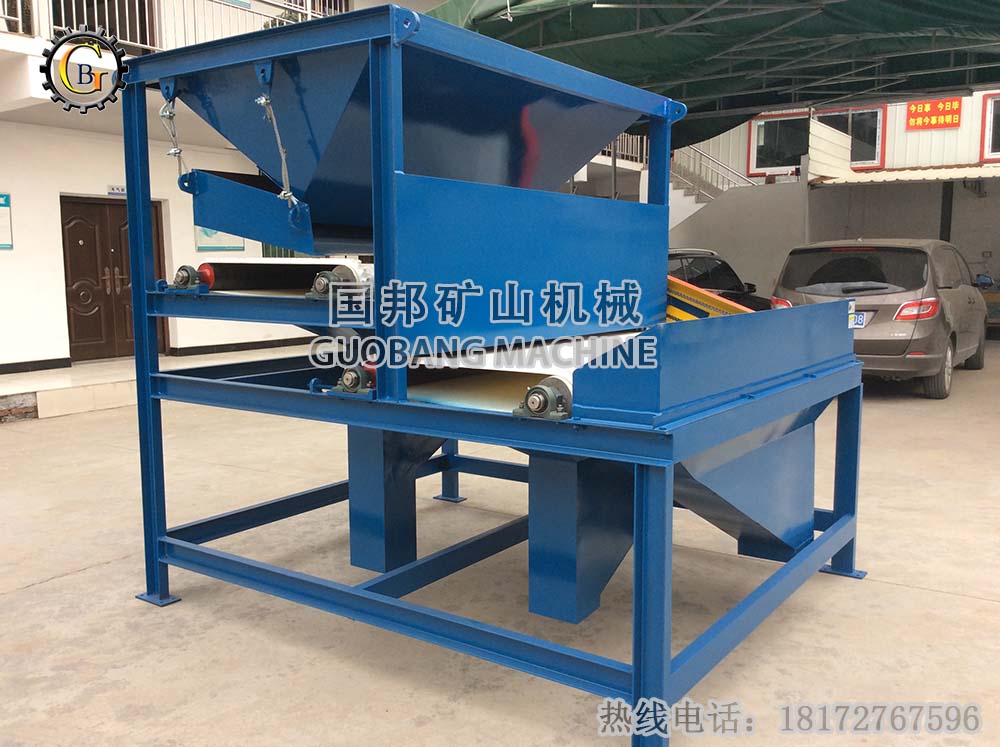

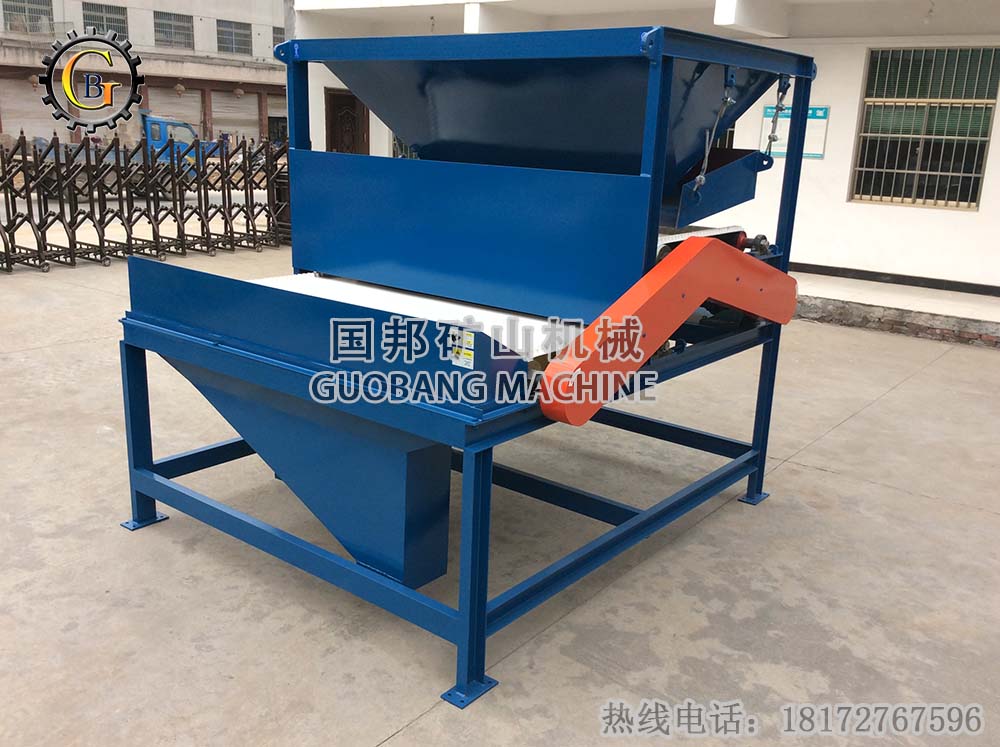

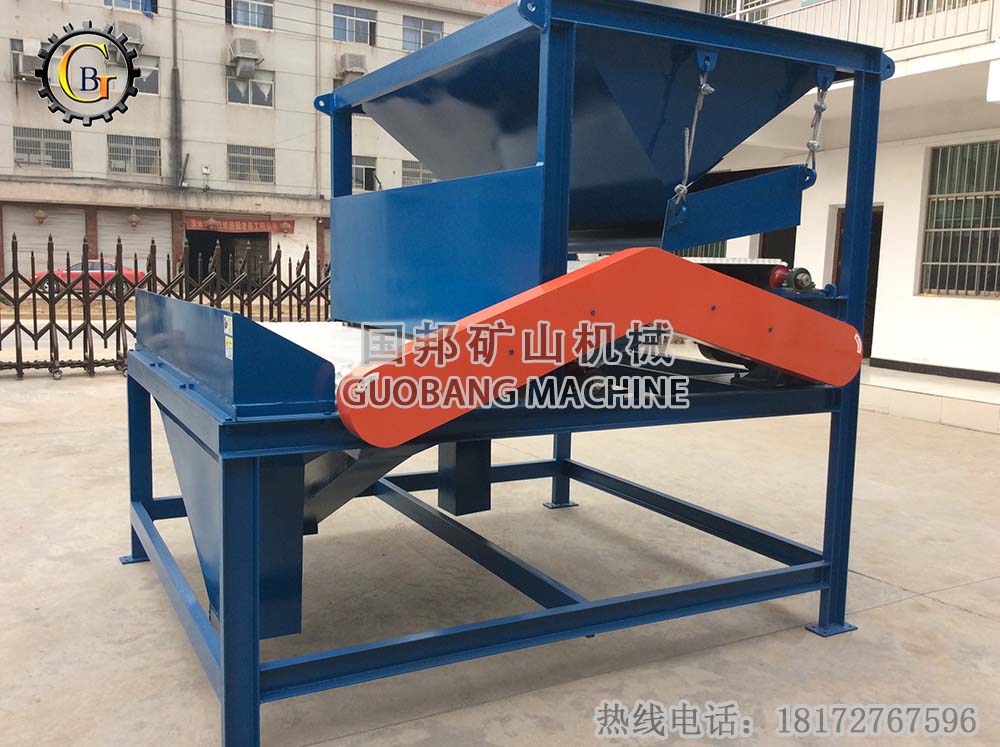

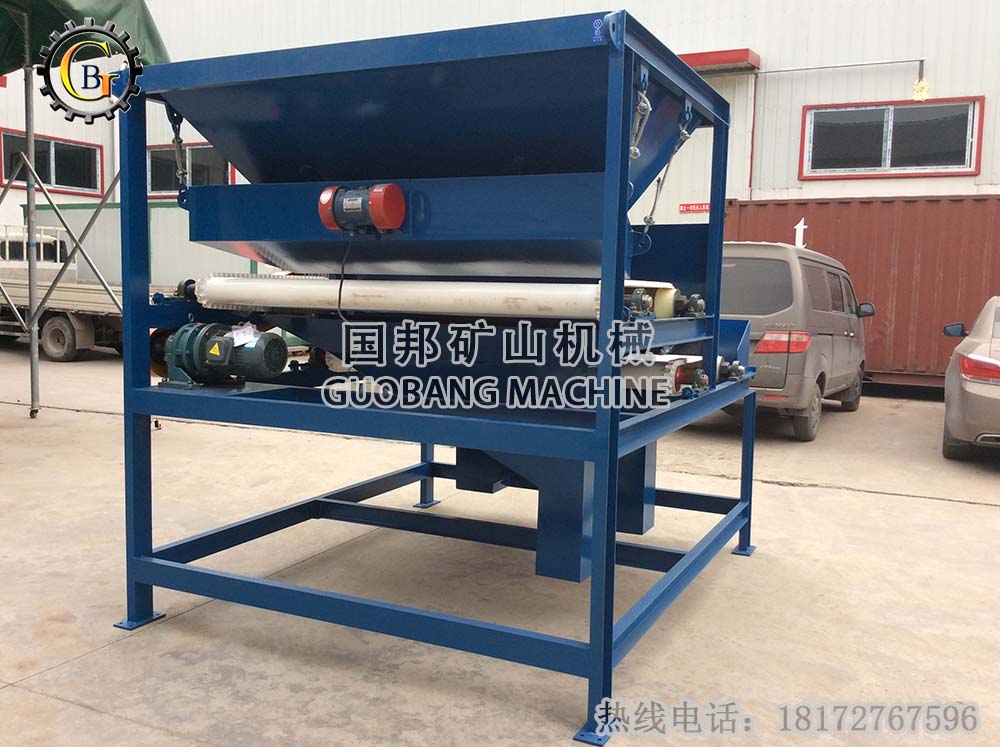

TL2G双辊干式磁选机
产品介绍
双辊干式磁选机系列磁选机,采用超强磁辊设计,两道分选,适用于分选磁性较弱的矿物,如褐铁矿、锰矿,分选以后可提高10到25个品位。
整机结构简单,刚度强,适合在较为恶劣的环境中进行高效率的生产。本机具有操作方便,检修直观,选矿充分,精矿品位高等特点。 机体部分采用上级直径150mm,磁场强度大于13000GS,磁系长度1000mm的全磁磁辊,和下级直径150㎜、磁场强度大于13000GS,磁系长度900mm的全磁磁辊。此种设计磁场对0.04~2㎜矿物进行梯度选别;皮带式全磁辊选别性能受矿物粒度影响较小,同时由于大粒度矿物中杂质与矿晶体并存,细分度不高,矿晶体受杂质势能影响比较大;因此采用强磁性的全磁磁辊直接进行一,二级选别,目的在于提高矿物回收率。
整机动作控制由专门的控制箱实现,动力源由一台为1.5KW的调速电机供应,调速电机的选用保证了机械部分的稳定持久工作;同时也能让操作者对速度进行灵活控制。通过严谨的传动比计算,确保了本机在保证矿位品质的前提下真正意义上的提高了处理量;实现平均每小时处理量3~5吨的预期效果。本机出矿口出矿品位可分为精矿、中矿,尾矿三种,同时可根据需要改为一级精矿、二级精矿、中矿、和尾矿四种品位。
本机主要功能及特点:
(一)、本机用于选别0.04~2 mm粒级的磁性矿物,在以磁选可行性的基础上,通过双辊形式的设计,采用强磁性的全磁磁辊直接进行一、二级选别,显著提高了矿物回收率。
(二)本机采用永磁磁系设计,工作稳定,精矿品位得以保证。
(三)、整机结构简单,传动部分采用外裸式,实现了生产过程中的快速维护保养和检修。
(四),本机传动原理也十分简单,操作便捷简单,同时工作效率也很高。
(五)、本机融入较高的电气控制技术,使生产操作便捷易懂,在提高工作效率的同时减轻操作者的劳动强度。
(六)、本机分选斗中设有可调节分隔板,分隔板均采用不锈钢制造,能有效的保证机器使用寿命,同时避免铁锈影响矿物品位的可能;分隔板能进行灵活调节和快速固定,对生产过程中矿位品质的保证起着很大作用。
本机主要技术参数:
序号 | 部件名称 | 规格型号 | 数量 |
1 | 机械型号 | TL2G—1510—1590 | |
2 | 外型尺寸(长×宽×高) | 2380×1378×3124mm | |
4 | 磁辊(辊径X工作磁系长度) | Φ150×1000mm | 1 |
Φ150×900mm | 1 | ||
5 | 磁辊转速 | 35r/min~356r/min | |
7 | 辊表面磁场强度 | ≥13000GS | 2 |
8 | 分选粒度 | 0.04~2 mm | |
9 | 处理能力(毛料) | 3~50t/h | |
10 | 电机功率 | 1.5KW | 1 |
12 | 工作电压 | 380V |
