NXB斜板浓密机

概述

斜板浓缩机的外壳由薄钢板制成，其上部呈斜方形，内装平行排列的倾斜板；下部底面为锥形，用于收集沉淀物。工作时矿浆经过窄槽沿整个箱体的宽度进到倾斜板中间，然后向上流过倾斜板。澄清液由上部溢流槽排出，沉淀物自倾斜板堆积下来向下滑动，堆积到下部角锥形箱体内。再从底部的排矿管排出。倾斜板浓缩机的工作原理和传统的浓缩机一样，都是利用重力沉降原理把矿浆中的固体颗粒分离出来，但其沉降作用是发生在各倾斜板之间的空腔内，倾斜板之间的间距很小，流体易构成层流，且固体颗粒只需沉降很小的距离可以落到板上，然后沿倾斜板下滑，所以其有效沉降面积为设备原有面积的十倍。

工作原理与结构特点

（1）斜板浓缩通道的集成模式。每个沉降通道具有相同的进料、分级浓缩、排砂和溢流功能，结构尺寸相同，保证各分级浓缩通道作业的稳定性和同一性。

（2）斜板组模块化。由相同的斜板组模块进行组合与集成，形成所需要的设备总沉降面积，能简单实现设备的大型化。

（3）采用耐磨损、抗静电能力强的PVC材料为基料加工的斜板，具有表面光滑疏水、抗静电、耐磨损的特殊效果，细泥物料不易在斜板板面粘接和堆积。

（4）可以根据矿浆的性质差异和分级粒度大小的不同，进行斜板通道的变形设计，使设备发挥**效能。

（5）浓缩过程在各个独立的斜板通道内分别完成，细粒溢流或清水从各通道溢流横向孔直接排出，缩短了溢流排出路径，有效解决溢流排出过程的细粒短路和循环问题，保证设备获得较高的浓缩效率。

（7）为避免可能出现的底流排放管道和阀门的堵塞，设备采用了环形链板式刮泥装置。该装置分为间歇式和连续式两种工作形式，可提供高效稳定的底流浓度，减少和避免阀门及管道的堵塞和磨损，达到**的使用效果。

（8）能根据用户的需要实现高浓度底流强制排矿。

（9）设备既可用于浓缩与回水，也可用于分级与脱泥，添加絮凝剂对矿浆预处理，还可作为高效浓密机使用。

（10）设备占地小，动力消耗少，使用、维护成本低。

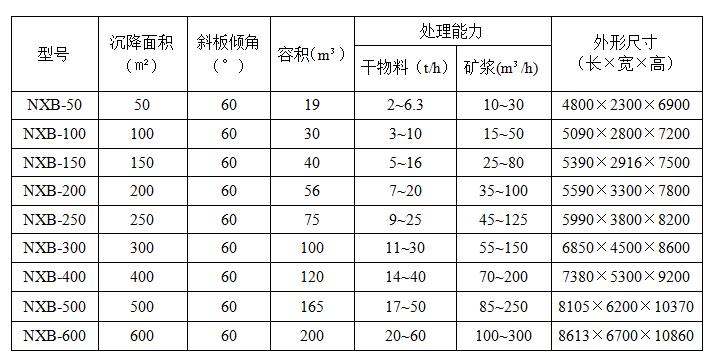

技术参数：
