GZG-80-140振动给料机
直接联系
新乡市宏达振动设备有限责任公司
河南新乡
1万元以下
宏达振动
GZG-80-140振动给料机
10086
通用型
价格实惠,品质卓越,售后有保障，咨询热线：0373-3379887 13803808920
工业
用途及特点
GZG系列振动给料机广泛用于冶金、矿山、煤炭、建材、轻工、化工、电力、粮食等行业。用以把块状、颗粒状及粉状物料从料仓或漏斗中均匀连续或定量地送到受料装置中去。具有体积小、重量轻、结构简单、安装使用、维修方便、能耗低、效率高、运行平稳、噪音低等特点。
●型号及其含义
●结构：

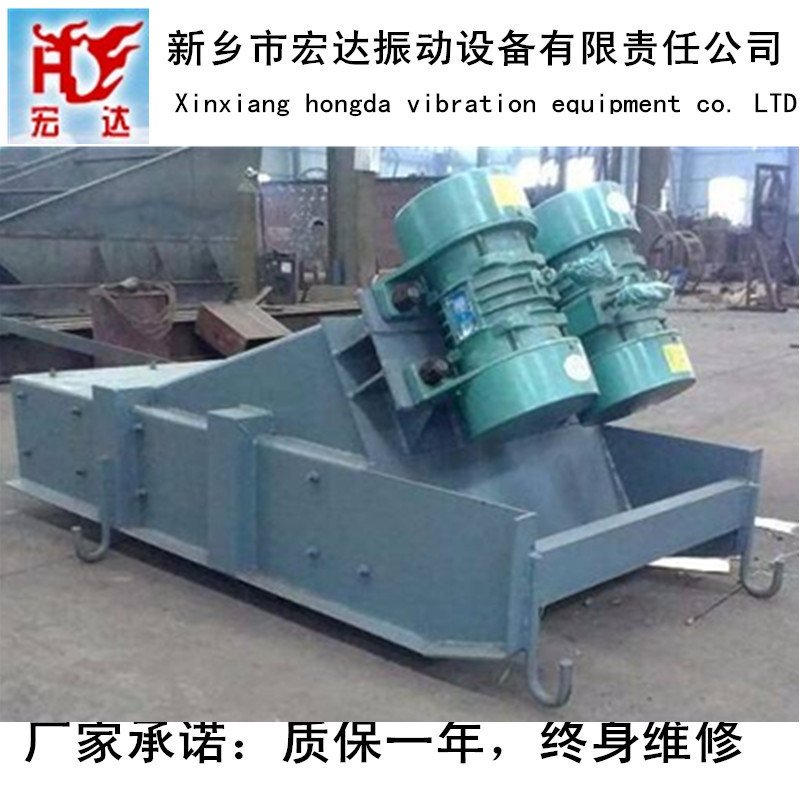

其结构如图一、二所示：主要有：1、减振器；2、槽体；3、振动电机三部分组成，给料机采用两台同一规格的振动电机为激振源。
●选型说明：
1、给料量确定：本系列振动给料机能力，是以堆比重为1.6t/m3、槽体水平，且电机激振力为95%为标准计算而来的，当实际物料的堆比重大于或小于1.6t/m3时，或者电机更换时，其产量会有变化，应当进行换算。当下倾角为5°时，给料量将增大5%~10%，下倾15°时，可增大50%~100%。
2、用户若需特殊设计，请给出物料名称、粒度、堆比重、含水量、给料量及有关安装尺寸，并注明是否封闭、有无衬板等。
3、本系列振动给料机均应配备相应的控制箱，其主要功能为启、制动平稳可靠、能在0~4秒内迅速停机。
吊式敞开型给料机技术参数
型 号 | 给料量(t/h) | **给料粒度 | 振幅 | 振动电机 | 重量 | ||
水平 | 倾斜10° | (mm) | (mm) | 型号 | 功率（kw） | (kg) | |
GZG30-80 | 24 | 28 | 50 | 3-5 | HZD 3-4/0.12 | 2×0.12 | 165 |
GZG40-90 | 40 | 45 | 80 | 3-5 | HZD 3-6/0.2 | 2×0.2 | 210 |
GZG50-100 | 55 | 60 | 100 | 3-5 | HZD 5-6/0.3 | 2×0.3 | 258 |
GZG60-120 | 75 | 90 | 120 | 3-5 | HZD 10-4/0.5 | 2×0.5 | 325 |
GZG70-140 | 100 | 115 | 150 | 3-5 | HZD 15-4/0.65 | 2×0.65 | 465 |
GZG80-140 | 130 | 150 | 150 | 3-5 | HZD 16-4/0.75 | 2×0.75 | 510 |
GZG90-150 | 170 | 200 | 240 | 3-5 | HZD 20-4/1.1 | 2×1.1 | 750 |
GZG100-160 | 260 | 300 | 260 | 4-6 | HZD 20-6/1.5 | 2×1.5 | 960 |
GZG120-160 | 330 | 380 | 300 | 4-6 | HZD 20-6/1.5 | 2×1.5 | 1160 |
GZG150-180 | 560 | 620 | 300 | 4-6 | HZD 30-6/2.2 | 2×2.2 | 1560 |
GZG180-180 | 710 | 840 | 350 | 4-6 | HZD 40-6/3 | 2×3.0 | 1830 |
GZG200-200 | 1000 | 1200 | 350 | 4-6 | HZD 50-6/3.7 | 2×3.7 | 2650 |
GZG220-240 | 1400 | 1650 | 350 | 4-6 | HZD 75-6/5.5 | 2×5.5 | 3580 |
吊式敞开型给料机结构尺寸
型 号 | L | B | H | L1 | L2 | B0 | H1 |
GZG30-80 | 800 | 300 | 140 | 240 | 700 | 420 | 580 |
GZG40-90 | 900 | 400 | 160 | 260 | 800 | 520 | 600 |
GZG50-100 | 1000 | 500 | 160 | 300 | 870 | 640 | 620 |
GZG60-120 | 1200 | 600 | 180 | 330 | 1080 | 740 | 680 |
GZG70-140 | 1400 | 700 | 200 | 380 | 1240 | 850 | 770 |
GZG80-140 | 1400 | 800 | 220 | 380 | 1240 | 950 | 810 |
GZG90-150 | 1500 | 900 | 300 | 450 | 1350 | 1080 | 960 |
GZG100-160 | 1600 | 1000 | 320 | 480 | 1500 | 1180 | 1090 |
GZG120-160 | 1600 | 1200 | 350 | 480 | 1500 | 1390 | 1090 |
GZG150-180 | 1800 | 1500 | 400 | 540 | 1730 | 1690 | 1330 |
GZG180-180 | 1800 | 1800 | 450 | 540 | 1760 | 1990 | 1350 |
GZG200-200 | 2000 | 2000 | 500 | 600 | 1940 | 2320 | 1460 |
GZG220-240 | 2200 | 2400 | 500 | 650 | 2140 | 2520 | 1510 |
GZG240-270 | 2400 | 2700 | 500 | 720 | 2440 | 2790 | 1680 |
吊式封闭型给料机技术参数
型号 | 给料量(t/h) | **给料粒度 | 振幅 | 振动电机 | 功率 | 重量 | |
水平 | 倾斜10° | (mm) | (mm) | 型号 | ( kw) | (kg) | |
GZG30-80F | 24 | 28 | 50 | 40242 | HZD 3-4/0.12 | 2×0.12 | 195 |
GZG40-90F | 40 | 45 | 80 | 40274 | HZD 3-6/0.2 | 2×0.2 | 245 |
GZG50-100F | 55 | 60 | 100 | 40242 | HZD 5-6/0.3 | 2×0.3 | 305 |
GZG60-120F | 75 | 90 | 120 | 40242 | HZD 10-4/0.5 | 2×0.5 | 375 |
GZG70-140F | 100 | 115 | 150 | 40242 | HZD 15-4/0.6 | 2×0.65 | 535 |
GZG80-140F | 130 | 150 | 150 | 40242 | HZD 16-4/0.75 | 2×0.75 | 615 |
GZG90-150F | 170 | 200 | 240 | 40242 | HZD 20-4/1.1 | 2×1.1 | 785 |
GZG100-160F | 260 | 300 | 260 | 40274 | HZD 20-6/1.5 | 2×1.5 | 1060 |
GZG120-160F | 330 | 380 | 300 | 40274 | HZD 20-6/1.5 | 2×1.5 | 1280 |
GZG150-180F | 560 | 620 | 300 | 40274 | HZD 30-6/2.2 | 2×2.2, | 1860 |
GZG180-180F | 710 | 840 | 350 | 40274 | HZD 40-6/3 | 2×3.0 | 1980 |
GZG200-200F | 1000 | 1200 | 350 | 40274 | HZD 50-6/3.7 | 2×3.7 | 2960 |
吊式封闭型给料机结构尺寸
