不锈钢关风机RBQ
1346

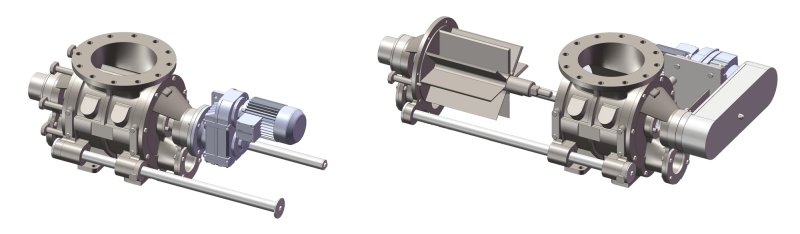

不锈钢关风机RBQ的结构
可选配置
| |
• | 壳体和边盖材质可以是不锈钢304，不锈钢316，不锈钢304L， 不锈钢316L |
• | 叶片可选10叶片，12叶片 |
• | 叶轮类型：小圆底转子，可调、可换转子 |
• | 转子耐磨叶尖可替换 |
• | 壳体内部电镀铬硬化处理，内衬碳化物耐磨层。 |
• | 轴封根据需要，采用气封货密封环 |
• | 壳体排气孔 |
• | 配件：物料加速室，接近开关，排气仓，气体吹扫系统 |
产品特点及其作用
| |
• | 口径从150mm到300mm连续4个型号，对应高度从340mm到 530mm |
• | 材质为铸铁 |
• | 重型易抽出滑竿 |
• | 精密的直线轴承 |
• | 法兰钻孔尺寸标准：GB PN10, ANSI 150#, DIN PN10, JIS10K |
• | 良好的间隙控制让阀门具有很高的输送效率和较少的空气泄漏量 |
• | 标配外置轴承，并有各种不同的轴封形式适用于不同的工作环境 |
• | 工作压力不超过1.5bar (21PSI) |
• | 标配开式8叶片 |
RBQ的尺寸

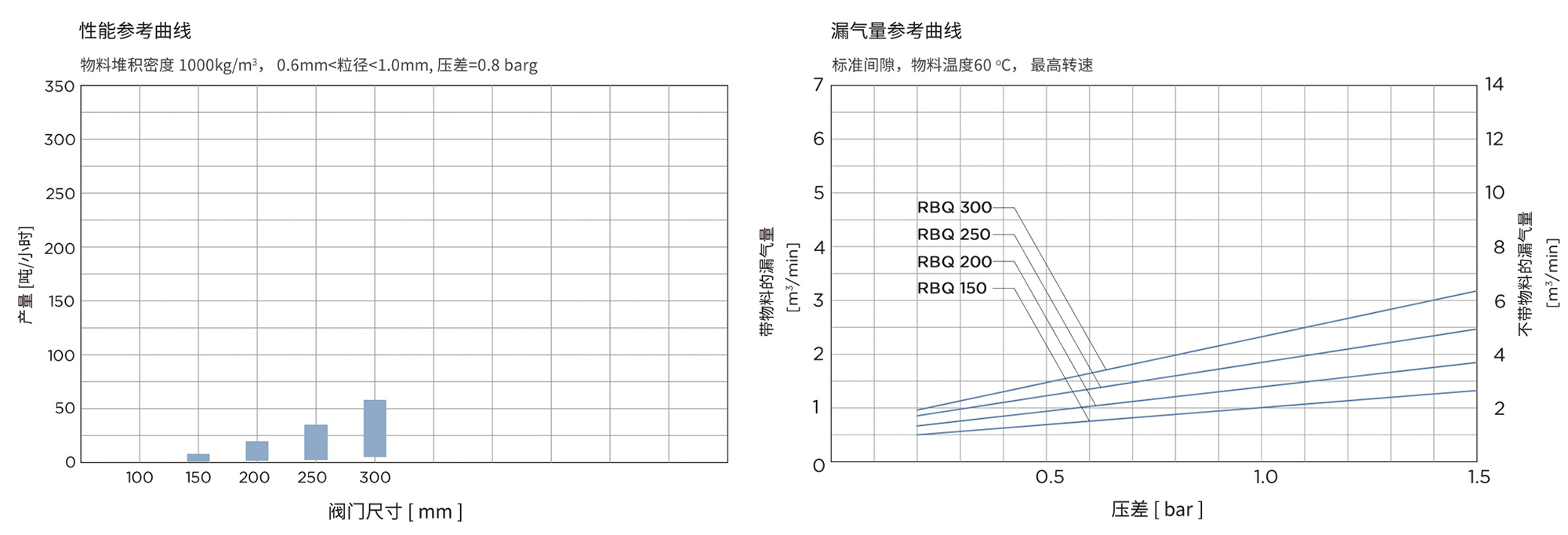

技术参数
型号 | 容积 L/Rev | 进料口/出料口尺寸 | 风送口尺寸 | |||||||||||
Ø A | Ø B DIN | Ø C DIN | D DIN | Ø B ANSI | Ø C ANSI | D ANSI | Ø U | Ø V | Ø W | |||||
RBQ 150 | 4 | 150 | 240 | 285 | 8 x Ø 22 | 241.3 | 279 | 8 x Ø 22.2 | 65 | 100 | 130 | |||
RBQ 200 | 10 | 200 | 295 | 340 | 8 x Ø 22 | 298.4 | 343 | 8 x Ø 22.2 | 80 | 130 | 150 | |||
RBQ 250 | 18 | 250 | 350 | 395 | 8 x Ø 22 | 361.9 | 406 | 8 x Ø 25.4 | 100 | 155 | 180 | |||
RBQ 300 | 30 | 300 | 400 | 445 | 8 x Ø 22 | 431.8 | 483 | 8 x Ø 25.4 | 125 | 180 | 210 | |||
型号 | 其他尺寸 | ||||||||||||||
E | F | G | H | J | K | L | N | P | R | S | T | X | Y | *Z | |
RBQ 150 | 18 | 70 | 170 | 340 | 300 | 695 | 370 | 130 | 100 | 4 x Ø 16 | 885 | 320 | 152 | 37.5 | 1" |
RBQ 200 | 18 | 80 | 200 | 390 | 330 | 755 | 430 | 160 | 130 | 4 x Ø 16 | 945 | 350 | 187 | 55 | 1¼" |
RBQ 250 | 21 | 95 | 235 | 460 | 380 | 870 | 510 | 200 | 150 | 4 x Ø 18 | 1040 | 420 | 220 | 65 | 1¼" |
RBQ 300 | 25 | 110 | 270 | 530 | 435 | 945 | 590 | 240 | 180 | 4 x Ø 18 | 1180 | 465 | 259 | 85 | 1¼" |
*图形尺寸单位为毫米，厂家保留技术修改的权利 | |||||||||||||||
