负压气力输送系统

负压气力输送系统

直接联系

常州汇智自动化设备有限公司

江苏

产品规格型号
参考报价:

面议

品牌:

常州汇智自动化设备有限公司

型号:

负压气力输送系统

关注度:

33

产品介绍

一、产品介绍

负压稀相气力输送系统是利用低于1kg/c㎡的气体压力,采用负压(吸送式),以较高的速度来吸送物料使其通过整条输送线,因此该输送方式被称之为低压高速系统,它具有较高的气体-物料比。

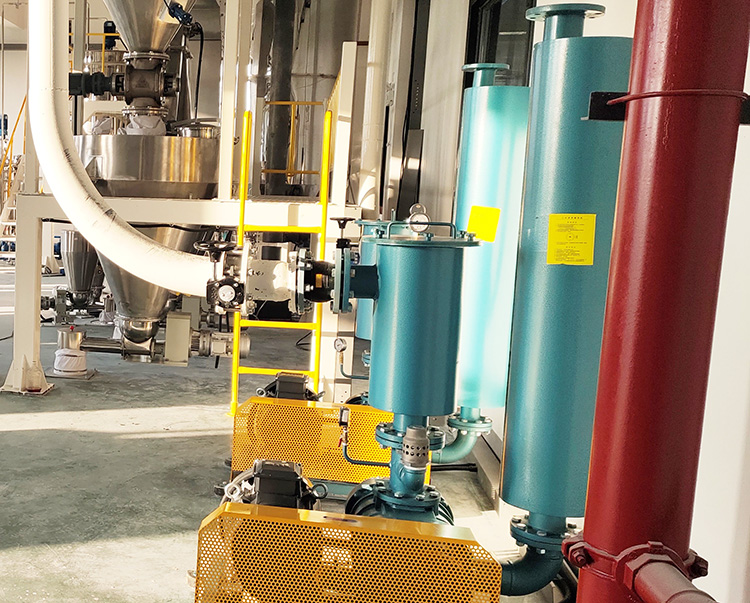

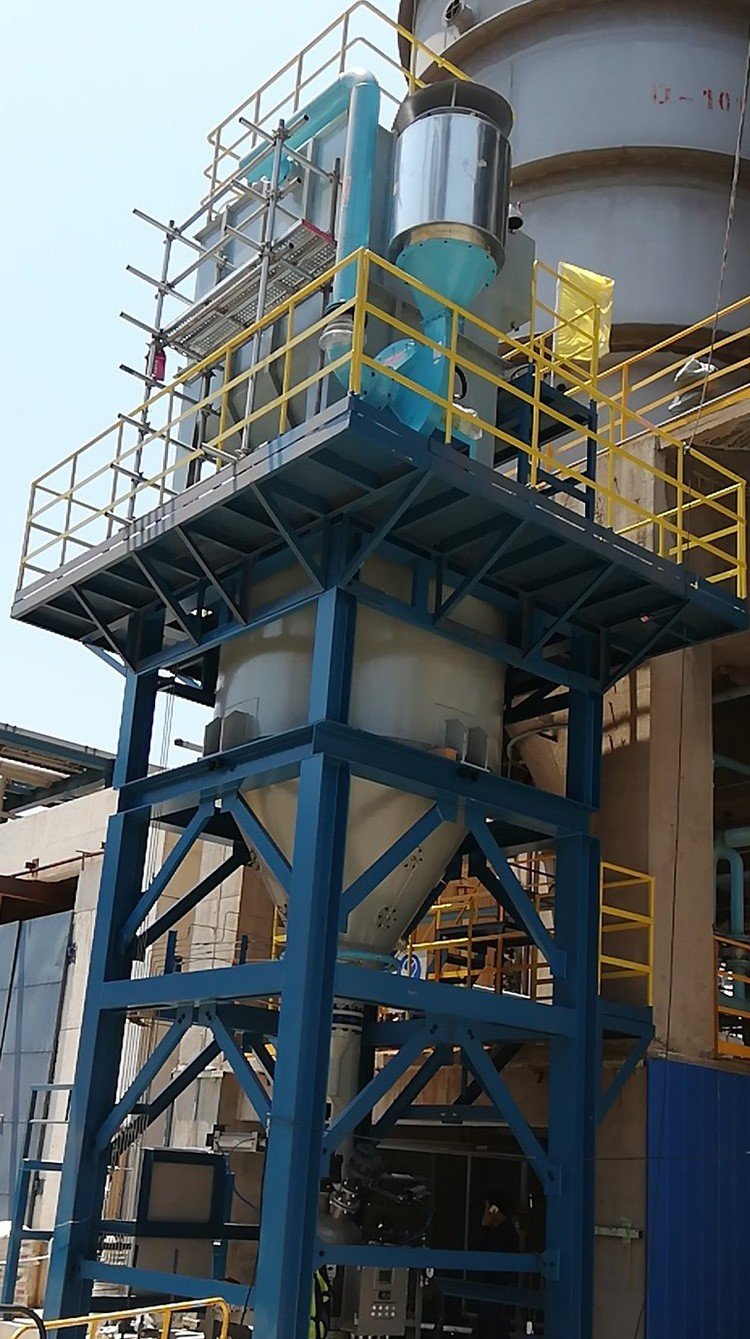

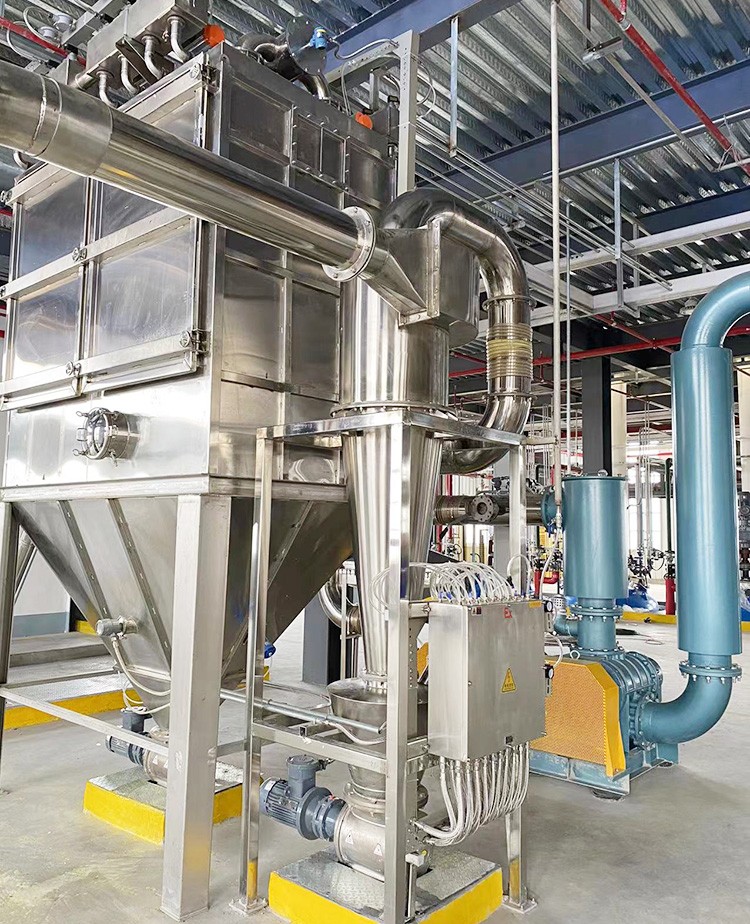

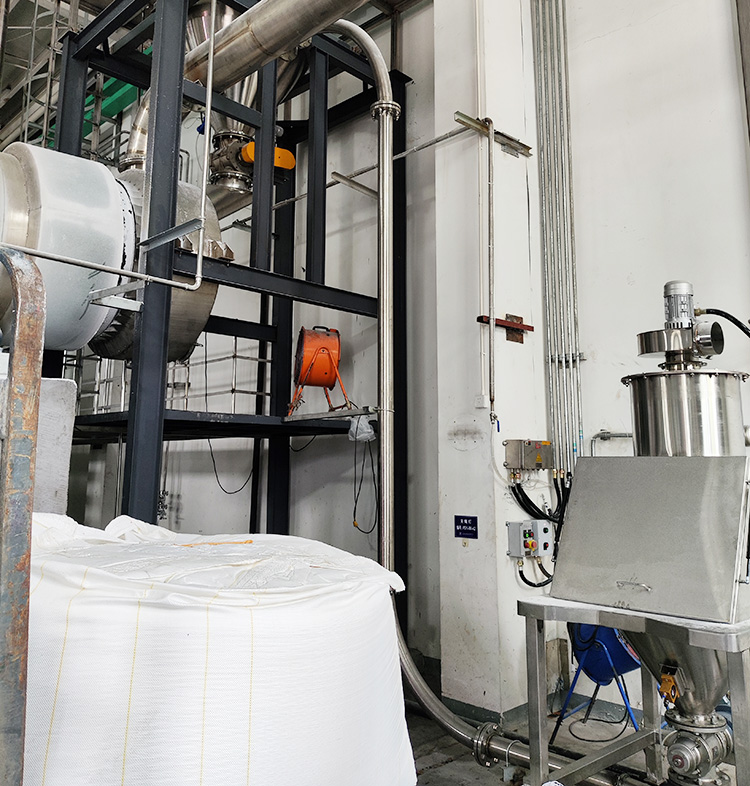

采用罗茨真空泵作为动力源,利用空气或氮气作为输送介质,物料以较高的速度在管道中呈雾状,输送距离可达数百米,在该系统的开始端约有10m/s的加速度,在末端可达30m/s的高速,因此气流速度较高。输送管线初端压力与大气压基本接近,而末端则一般在-0.01~0.06Mpa之间。负压稀相气力输送系统启动时,存放容积内的物料经回转锁气供料阀的定量供给,在管路内与罗茨真空泵产生的负压气流相混合后得到加速,固气二相流在输送管内形成较稳定的流态并被提升至远处的一体式过滤分离器中,气流与物料的混合体在进入到旋风分离器壁后被强制改变运行轨迹,由于固体物料的密度比气体的密度大得多,因而产生了很高的离心力,使得物料在进入筒壁后失去了直线运动的速度,在重力作用下落入旋风分离器的锥体部,再通过锥体部的回转锁气卸料阀均匀给料至下游的生产设备,负压稀相系统的动力源采用罗茨真空泵,气体可以为过滤后的大气或经过干燥净化处理的气体。上述物料的传输均为全密闭输送方式。

负压稀相气力输送系统适应物料

◎PVC粉、纳米碳酸钙、三元材料、磷酸铁锂、锂电原材料、面粉、维生素A粉末、白糖、奶粉、炭黑、铝粉、橡胶添加剂、石墨、铁粉、催化剂、熟石膏粉、氧化钼、石英砂、滑石粉、铝矾土、膨润土、碳酸钙、烧碱、石灰粉、氧化镁、高岭土、粉煤灰、水泥、氧化铝、陶瓷粉、稀土材料等

二、功能特点

◎输送管道能灵活地布置,从而使工厂设备工艺配置合理

◎系统密闭,管道内外低负压状态,设备磨损有泄漏处也不会造成粉尘外溢,环境卫生条件好。

◎能够避免物料受潮、污损或混入其他杂物,可以保证输送物料的质量。

◎在输送过程中可以实现降温的功能。

◎可以进行由单点对单点,多点对单点或多点对多点的输送

◎运动零部件少,维修保养方便,易于实现自动化

三、设计基本参数表(需客户提供)


物料特性

物料性状粒度堆积密度④含水率⑤吸湿性⑥腐蚀性⑦磨琢性⑧吸湿性⑨易燃易爆性等。

输送要求

输送量输送前后设备连接情况(进料量、出料暂存量)输送距离(水平、垂直、弯头数量)

输送控制

手动独立控制自动联锁控制

其他要求

电源要求噪音要求

定制   6.88万 数量:100台

产品参数

产地:常州

类型:负压气力输送系统

进出口:单进单出、一进多出、多进一出

输送距离:定制

用途:粉粒物料提升输送

密封:全封闭

品牌:常州汇智自动化

动力源:罗茨真空泵、漩涡风机、真空机组

适用行业:食品、化工、橡塑等

防爆要求:定制     材质:定制    设备功率:定制
