应用范围：食品行业、医药行业、化工行业、其它行业等
筛分物料：橡胶粉、磁性材料、橡胶助剂、钙粉（轻钙、重钙）、锌粉、活性钙、山楂粉、氧化铁黑、氧化铁红、中药粉、石英粉等

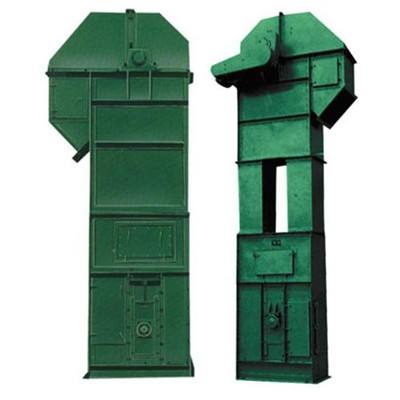

环链斗式提升机（TH型）主要适用于输送粉状、粒状、小块状的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、粮食等温度不超过250℃的物料。同鑫提升机具有输送量大、提升高度高、运行平稳可靠、使用寿命长等显著优点。
环链斗式提升机（TH型）备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。TH系列环链斗式提升机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机**输送量365m3/h,**提升高度为50m。
环链斗式提升机（TH型斗式提升机）产品概述:
TH系列环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料 的垂直输送。TH型环链式斗式提升机是一种圆环链斗式提升机 ，采用混合式或重力卸料，挖取式装料。TH型环链式斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料 ，物料温度在250℃以下。如：煤、水泥、碎石、砂子、化肥、粮食等。
TH型环链斗式提升机主要特点:
1、维护方便，寿命长，结构刚性强；
2、输送物料的温度**可达250℃，提升高度运行平稳可靠，噪音小且维护方便；
3、中间节具有单通道和双通道两种形式，改进机型的提升输送量比普通机型提高30%以上；
4、提升机环链采用合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能。
TH型环链斗式提升机外形结构图:
TH型环链斗式提升机自助选型对照表：
规格型号 | TH315 | TH400 | TH500 | TH630 | |
输送量(m3/h) | 中深斗 | 35 | 60 | 75 | 114 |
深斗 | 59 | 94 | 118 | 185 | |
斗容(L) | 中深斗 | 3.75 | 5.9 | 6.3 | 14.6 |
深斗 | 6 | 9.5 | 15 | 23.6 | |
斗距mm | 512 | 512 | 688 | 688 | |
链条类别 | 7环 | 7环 | 7环 | 7环 | |
链条直径mm | 18 | 18 | 22 | 22 | |
链条节距mm | 64 | 64 | 86 | 86 | |
输送物料块度mm | 40 | 40 | 60 | 60 | |
**提升高度m | 40 | 40 | 40 | 40 | |
TH型环链斗式提升机系列产品技术性能及选型参数表：
型号 | TH160 | TH200 | TH250 | TH315 | TH400 | TH500 | TH630 | |||||||||||
料斗形式 | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ||||
输送量m3/h | 普通型 | 15 | 25 | 18 | 29 | 31 | 48 | 35 | 60 | 60 | 94 | 75 | 118 | 114 | 185 | |||
改进型 | - | - | - | - | - | - | 46 | 80 | 80 | 125 | 100 | 157 | 152 | 246 | ||||
料斗 | 斗宽mm | 160 | 200 | 250 | 315 | 400 | 500 | 630 | ||||||||||
斗容L | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 | 3.75 | 6.0 | 5.9 | 9.5 | 9.3 | 15.0 | 14.6 | 23.6 | ||||
斗距mm | 普通型 | 500 | 512 | 688 | ||||||||||||||
改进型 | - | 384 | 516 | |||||||||||||||
链条 | 圆钢(直径×节距)mm | 14×50 | 18获取更多信息，请访河南博汇机械设备有限公司. 网站
| |||||||||||||||
