TD75
直接联系
山东华新机电科技有限公司.
山东
面议
华新
TD75
1537

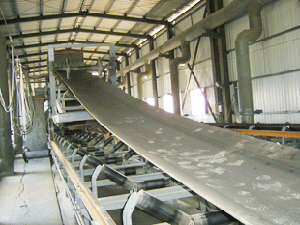

| 一、概述带式输送机是一种输送量大，运行费用低，使用范围广的一种输送设备。其输送带式输送机的曳引构件和承载构件。普通橡胶输送带适用于工作环境温度一般为-10℃～40℃。工作环境温度低于-5℃时，不宜采用维纶芯胶带；工作环境温度低于-15℃时，不宜采用普通棉织芯胶带；在工作环境温度低于-20℃的条件下易采用钢丝绳芯胶带。普通橡胶输送带适用的输送物料温度不超过80℃，当输送物料温度在80-150℃时，应采用耐热型胶带，当输送300-500℃高温物料时，可采用耐高温型输送带。输送具有酸性、碱性、腐蚀性、含油类物料和有机溶剂时应采用耐酸碱、耐腐蚀、耐油的橡胶带或塑料带。在有火灾危险场所工作的输送带应采用阻燃型带。驱动装置：功率范围在2.2-5.5KW时易选用电动滚筒作驱动，这样可节约空间，但环境温度不易超过40℃.当功率大于55KW时应选用电机，减速剂与滚筒分开式驱动。传动滚筒表面有裸露光钢面，人字形和菱形花纹橡胶覆面三种形式。改向滚筒 ，分光面和胶面两种。托辊是用无缝钢管制成，类型有：槽形、平行，调心，缓冲四种，拉紧装置：螺旋式拉紧装置适用于长度较短（小于100m），行程有500m、800m、100mm三种；垂直重锤拉紧装置，可随着张力变化靠重力自动补偿输送带的伸长；重锤车式拉紧装置适于距离较长，功率较大的输送机，其拉紧行程有2，3，4m三档，固定绞车拉紧装置用于长行程大拉紧力（30-150KN），长距离，大运量的带式输送机，**拉紧行程可达16M。清扫器有头部清扫器和空段清扫器两种。卸料器：手动犁式卸料器，电动犁式卸料器两种。电气保护可设有：输送带跑偏监测器；输送带打滑监测器；输送带纵向撕裂信号监测器；料位控制监测器等。断面形式带速 （m/s）带宽B(mm)50065080010*****01400输送能力G（t/h）槽形0.878131 1.0971642784356558911.2512220634854469681911151.6156264445853104814272.01913235461033128417482.52323916611233155621183.15 824 185825284.0 22022996平行0.84167118 1.052881472302454691.25661101842884325881.6571422363685537532.01031742894516779222.51252113505468211117三、带式输送机功率选型表（供参考）长度（m）15304560100150200300带宽 （mm）5001.01.31.72.03.24.68.011.16501.31.92.42.84.69.211.516.08001.92.93.64.39.714.017.524.3注：以上功率估算的工作条件为正常温度，水平带速1m/s，物料容量1t/m3，动堆积角30度，一个空段清扫器，一个弹簧清扫器和一个导料槽并考虑加速阻力因素，每个梨式卸料器需功率约为：B500；0.3Kw；B650；0.35Ke；B800；0.45KW 。四、带式输送机外形图带宽B（mm）50065080010*****01400机身 宽mm头架1000-10101150-11601410-14701610-16301860-18802120-2130螺旋拉尾架80096*****141016601860中间架B187010201220144016901860带面 宽mm头轮H800-2******-2315800-2******-2500950-25001000-2500尾轮H180080*****00010001000中间段H2800800800-1******0-12001000-12001000-1200【返回列表】【页面顶部】 |
