星型卸灰阀

直接联系

山东引持环保设备有限公司

山东

产品规格型号

参考报价：

面议

关注度：

1261

范围（量程或细度）：

创新点：

具有结构简单、使用方便、易操作、运转平稳、耗电量低、噪音小、使用寿命长等优点。

应用行业：

主要安装于除尘器的灰斗排灰，也可广泛用于化工、冶金、矿山、机械、电力、粮食等行业的给料卸灰系统的卸料装置。

产品介绍

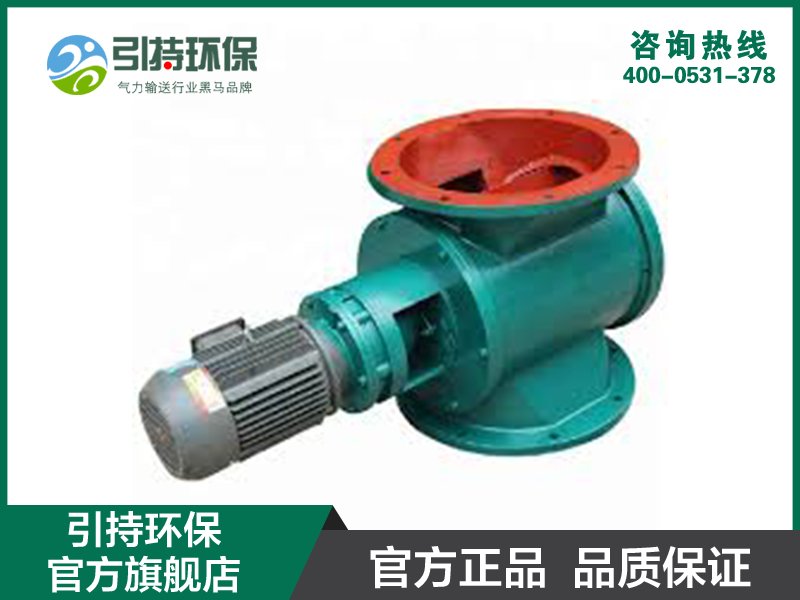

星型卸灰阀又称星型卸料器，俗称卸料器，卸灰阀，由带有数片叶片的转子叶轮、壳体、减速机及密封件组成。主要安装于除尘器的灰斗排灰，也可广泛用于化工、冶金、矿山、机械、电力、粮食等行业的给料卸灰系统的卸料装置。具有结构简单、使用方便、易操作、运转平稳、耗电量低、噪音小、使用寿命长等优点。
星型卸灰阀的法兰接口方式主要有两种，方口为A 型，圆口为B型。也可根据客户要求定做长方形及其他异形规格的卸灰阀。
常用型号主要技术参数如下：

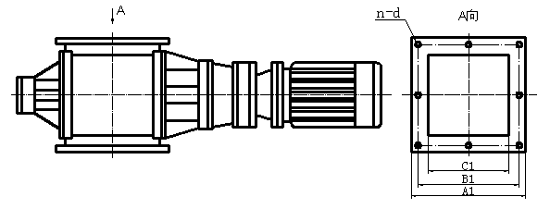

圆口卸料器结构图

A型卸灰阀外形安装尺寸表 (mm)

型号	A	B	C	E	F	M	H	h	n-φ
YJD02型	240	200	150	650	420	122.5	225	12	8-9
YJD04型	260	230	180	758	526	140	280	15	8-11
YJD06型	280	250	200	778	536	150	300	15	8-11
YJD08型	300	270	220	798	546	160	320	18	8-11
YJD10型	320	290	240	880	628	170	340	18	8-13
YJD12型	340	310	260	900	638	180	360	18	8-13
YJD14型	360	330	280	920	648	190	380	20	8-17
YJD16型	380	350	300	960	678	200	400	20	8-17
YJD18型	400	370	320	980	688	220	440	22	8-17
YJD20型	420	390	340	1000	698	230	460	22	8-17
YJD26型	480	450	400	1150	740	260	520	24	8-17
YJD30型	600	520	440	1190	755	300	600	24	12-17

卸料器法兰安装图

B型卸灰阀外形安装尺寸表(mm)

型号	φA	φB	φC	E	F	M	H	h	n-φ
YCD02型	250	210	150	650	420	122.5	225	12	8-9
YCD04型	280	240	180	758	526	140	280	15	8-11
YCD06型	300	260	200	778	536	150	300	15	8-11
YCD08型	320	280	220	798	546	160	320	18	8-11
YCD10型	340	300	240	880	628	170	340	18	8-13
YCD12型	360	320	260	900	638	180	360	18	8-13
YCD14型	380	340	280	920	648	190	380	20	8-17
YCD16型	400	360	300	960	678	200	400	20	8-17
YCD18型	420	380	320	980	688	220	440	22	8-17
YCD20型	440	400	340	1000	698	230	460	22	8-17
YCD26型	500	460	400	1150	740	260	520	24	8-17

型号

数据

名称

YCD

卸料量 L/r

r/min

Z型

33 也可按用户要求订作

工作温度℃

T≤80℃

物料

粉状，颗粒状

电

机

型号

Y801-4

Y802-4

Y90S-4

Y90L-4

Y100
L1-4

0.55

0.75

1.1

1.5

2.2
