| 移动带式输送机 | |
| 适用范围及结构 | |
| 本设备可满足成品包从船舶进岸入仓库或从仓库出包至船舶两种作业方式,本机亦可用于库房之间成品包的输送。 | |

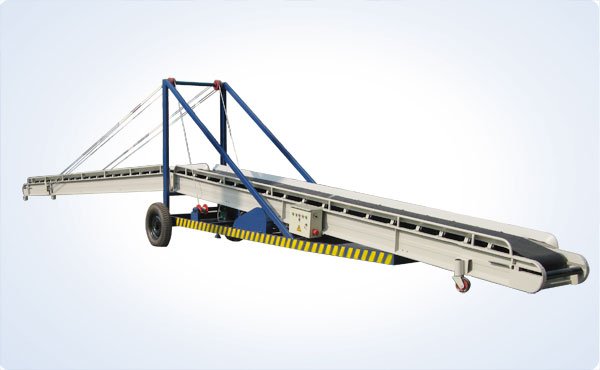

| 本设备的结构见图所示。 | |
 | |
| 由配重块 、输送机、底盘、升降机构、活络支撑组成. | |
| 配重块：置于整个设备的后端,用于整机的平衡; | |
| 输送机：由固定机身和活络机身两部分组成，固定机身置于码头，活络机身挑空在河舶上方,与运输船舶搭接，中间由铰支机构； | |
| 底盘：由输送机主驱动机构，行走轮、支撑螺杆等组成； | |
| 升降机构：由蜗轮减速器、卷扬绳筒、滑轮组、钢丝绳等组成。 | |
| 活络支撑机构：支撑底座与机架用铰支形式联接。 | |
| 特点 | |
| 1．设备机架采用轻质新型C型槽板钢作骨架，刚性、强度及外观均优于用钢管或角钢作骨架的机器，结构紧凑、稳定，外形美观。 | |
| 2．本设备机架分两部分构成，固定段和活络升降段。通过正反运转输送带可满足包装粮食从船舶出舱上码头和从码头传送至船舶的两种作业方式。 | |
| 3．电动卷扬机构，可以随意调节活络段输送高度，从而满足不同水位下船舶装船作业的需求。 | |
| 4．大行走轮采用充气轮胎，移动轻便灵活。 | |
| 5．设有支撑调节螺杆，设备处于作业状态下，起固定设备作用。 | |
| 主要技术参数 | |
| 型 号 | TDSL50*15 |
| 输 送 量 | 720包/小时（90Kg）或1080包/小时（50Kg） |
| 输送带宽 | 500mm |
| 输送带线速 | 1.51 m/s) |
| **倾角 | 20° |
| 升降范围 | 码头水平线下2m至水平线上1.59m |
| 配用动力 | 5.5kw |
