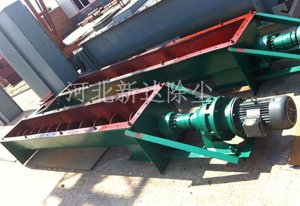

一、LS螺旋输送机示意图

二、LS型螺旋输送机概述
LS型螺旋输送机（以下简称螺旋机）采用ISO01050—75标准，设计制造符ZBJ81005.1～2—88《LS型螺旋输送机》.标准。LS型螺旋机螺旋直径由100毫米至1250毫米，共十二种规格，分为单驱动和双驱动两种形式，单驱动螺旋机.长度可达40米（特大型30米）双驱动螺旋机采用中间断开轴结构，.长度可达80米（特大型60米）。螺旋机长度每0.5米一档，可根据需要选定，螺旋机中间吊轴采用特殊结构形式，阻力小、密封性强、耐磨性好、使用寿命长。进出料口位置布置灵活，并增设电动型出料口便于自动控制。LS型螺旋机具有结构新颖、技术指标.、适应性强、操作维修方便等特点。
螺旋机广泛用于建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业，适宜输送粉状、颗粒状、小块状物料，如水泥、煤粉、粮食、化肥、灰渣、砂子、焦炭等：不宜输送易变质、粘性大、易结块的物料，LS型螺旋机工作环境温度通常为—20～40℃，输送物料的一般—20～80℃，LS型螺旋机适宜水平和小倾角布置，倾角以不超过15°为宜，如有特殊要求可与我公司协商，进行特殊设计制造。
三、LS型螺旋输送机分类
按螺旋输送机驱动方式分：C1制法螺旋输送机长度小于35m时，单端驱动。C2制法螺旋输送机长度大于35m时，双端驱动。
按螺旋叶片形式分：　S制法实体螺旋叶片　D制法带式螺旋叶片　J制法浆叶式螺旋叶片　
按螺旋输送机中间吊轴承种类分　M1为滚动吊轴承。采用80000型密封轴承，轴盖上另有防尘密封结构，常用在不易加油、不加油或油对物料有污染的地方，密封效果好，吊轴承寿命长，输送物料温度t≤80℃。　　　M2为滑动吊轴承。设有防尘密封装置，常用有铸铜瓦，MC耐磨尼龙瓦，还有用于常用在输送物料温度比较高（t＞80℃）或输送液状物料的铜基石墨少油润滑瓦。规格型号 LS100 LS160 LS200 LS250 LS315 LS400 LS500 LS630 LS800 LS1000 LS1250 螺旋直径（mm） 100 160 200 250 315 400 500 630 800 1000 1250 螺距（mm） 100 160 200 250 315 355 400 450 500 560 630 技术参数 n 140 112 100 90 80 71 63 50 40 32®€ 25 Q 2.2 8 14 24 34 64 100 145 208 300 388 n 112 90 80 71 63 56 50 40 32 25 20 Q 1.7 7 12 20 26 52 80 116 165 230 320 n 90 71 63 56 50 45 40 32 25 20 16 Q 1.4 6 10 16 21 41 64 94 130 180 260 n 71 50 50 45 40 36 32 25 20 16 13 Q 1.1 4 7 13 16 34 52 80 110 150 200 注：n-转速，r/min（偏差允许在10%范围内）；Q-输送量，m3/h表中Q值的填充系数为0.33。
四、LS系列螺旋输送机主要特点及工作原理
1、承载能力大、安全可靠。
2、适应性强、安装维修方便、寿命长。
3、整机体积小、转速高、确保快速均匀输送。
4、密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性

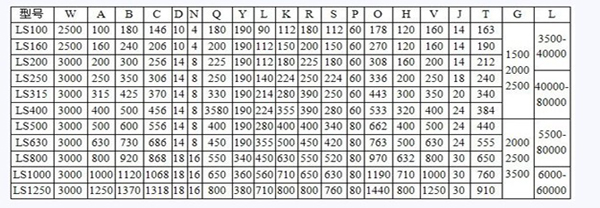

五、LS输送机技术参数
