TG斗式提升机是我厂在总结现有各类提升机的基础上，吸收国外新技术，结合国内生产实践开发的新产品。该机输送能力大，起升高度高，耗电少，牵引部件拉力大，韧性好，无延伸，耐磨损，使用寿命长，运行稳定可靠，不仅适用于新建厂房的施工和使用，但也可以用相同的内部规格对现有的各种提升机进行改造。

产品使用

TG斗式提升机适用于建材、冶金、化工、矿山等行业温度低于120℃的粉状、粒状及30mm以下块状物料的垂直提升。

优势特征

1、TG斗式提升机可提升各种粉、粒状、块状物料（<30mm），物料温度≤120℃；

2、钢丝绳带强度大，运行平稳。TG斗式提升机单台提升机高度可达100m；

3、输送能力32-686m3/h；

4、与普通提升机相比，TG型钢丝绳芯带斗式提升机可节约30%以上的能耗；

5、易损件少，维修费用比普通斗式提升机低80%以上。

6、TG斗式提升机与其它及时量相同的斗式提升机相比，具有机械尺寸小、结构简单、密封性能好、无环境污染等优点。

结构原理

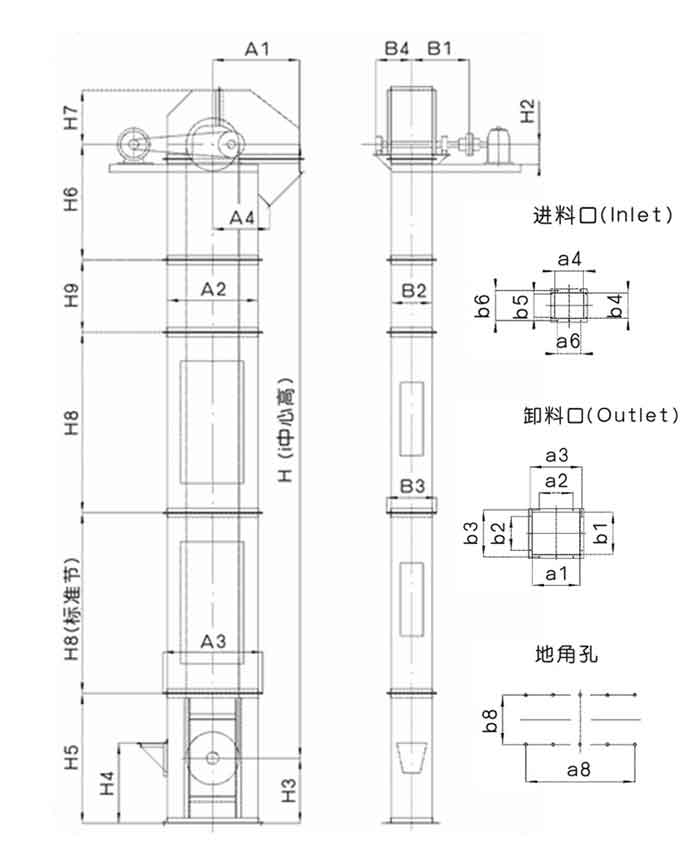

TG斗式提升机结构体图：

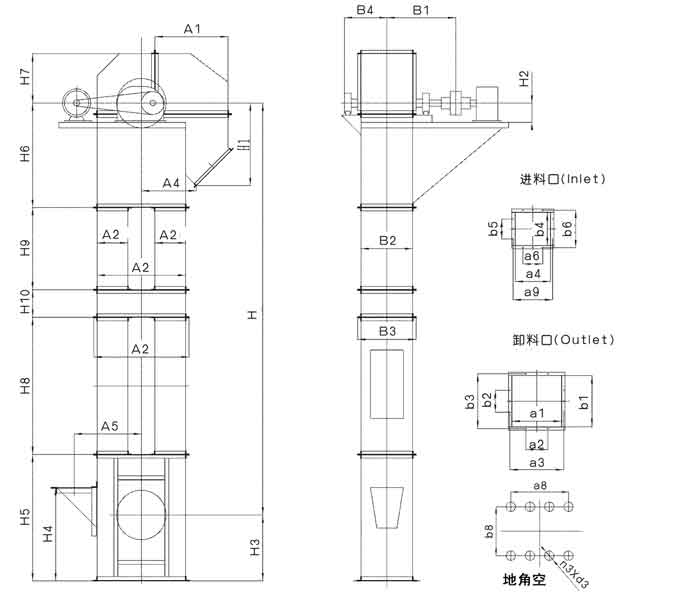

TG斗式提升机结构图：

TG斗式提升机由上部区段、中部机壳、下部区段、传动装置、驱动装置、外壳组件组成。

上部区段——上部机壳和传动滚筒组。滚筒设计采用自动对中装置，滚筒采用高性能橡胶包胶，使用寿命长，摩擦力大；

中部机壳——采用优化设计机壳，双通道设计，避免相对高速运行的胶带带来的涡流干扰，附设加强角钢。

下部区段——由进料口、下部机壳、改向轮组和张紧装置组成。TG斗式提升机采用齿轮齿条张紧装置，同步调节张紧，尾部滚筒采用自动对中设计，并附设皮带防跑偏装置和料位控制仪。

传动装置——主要以钢丝绳芯输送带为牵引件

驱动装置——由电机、垂直轴减速器、液力偶合器、逆止装置、慢动装置组成。垂直轴硬齿面的减速机与提升机主轴直联，配液力偶合器，慢速检修电海普洛滤芯机和逆止器，传动装置结构紧凑合理，实现柔性起动。

技术参数

外壳组件——相关配件及外壳其他组成部分

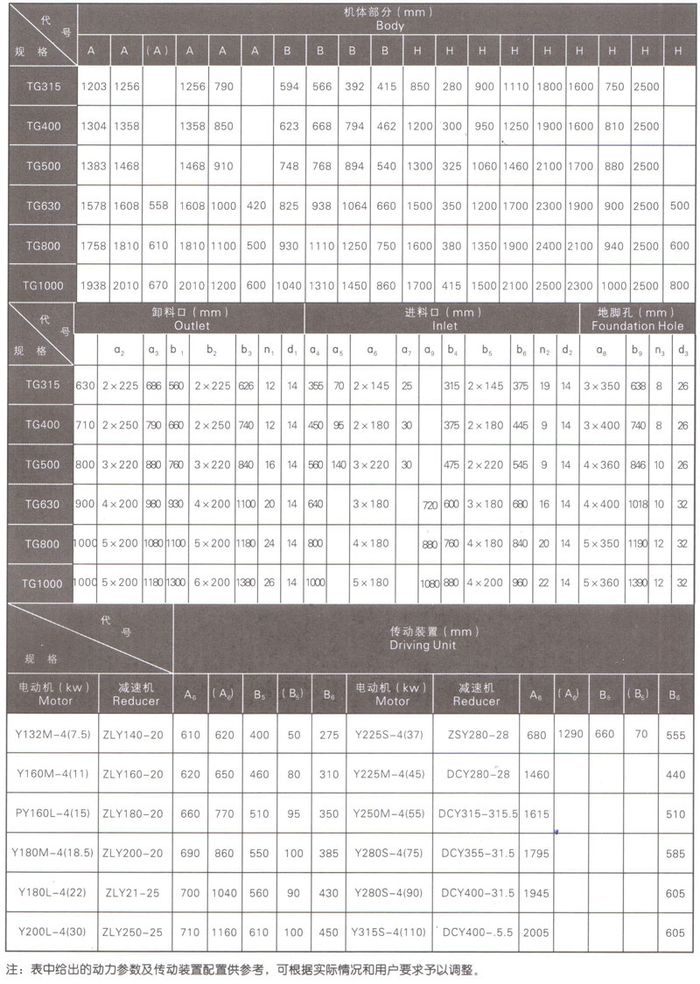

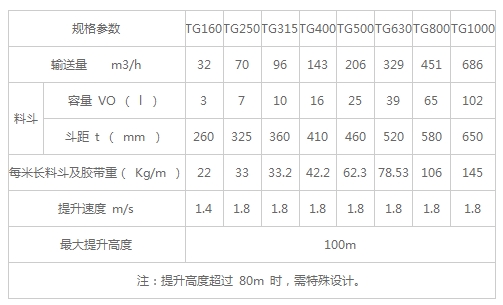

TG斗式提升机的技术参数表：
