板式给矿机五大组成部分之五：链条

一、板式给矿机链条概述

　　链条通常也被称为链节，一定数量的链节装配在一起形成链条，安装在板式给料机链轮上的链条有两种：一种为通用机械用单节链条，一种为双节链条。

二、板式给矿机链条的作用

　　1、通过链条与链轮之间的作用，来完成对物料的输送。

　　2、通过链条对链板进行固定及支撑。

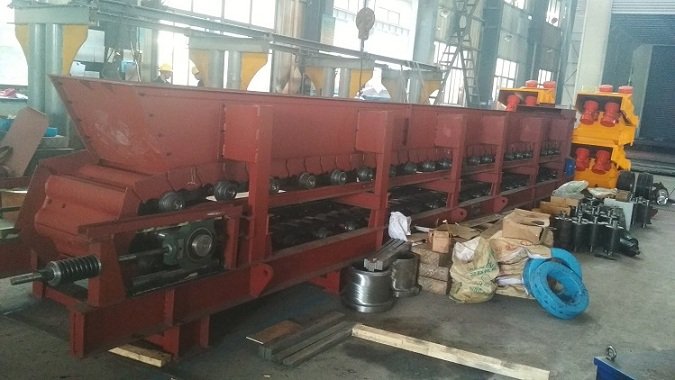

 板式给矿机的工作原理是通过电机带动主动链轮转动，从而带动链条运动，通过链板的载料，*终达到运送物料的目的。

在板式给料机的设计中，首先要计算出链条的牵引力。链条的选择对整机的工作性能和设备成本都有较大的影响，需要对链条所受的拉力进行比较详细的计算，通过分析和计算来调整和降低链条的拉力，以选择合适的链条。

对于重型板式给料机而言，降低链条的拉力，对整机的设计成本及零部件的设计、 选型、配套都至关重要，它直接关系到链条、电机、减速器以及液压系统等外配套件的选型， 对整机的设计强度及刚度也有直接的影响。降低链条拉力的*直接、***的方法，就是控制重型板式给料机的给料厚度.

三、采用板式给矿机配套链条型号

轻型和中型板式给料机链条通常用套筒滚子输送链条，节距系列有200mm，250mm，315mm，400mm。输送链条要进行强度试验，其破断负荷不能小于负载牵引力的7倍，输送链的长度公差，在3m左右链长的测量范围内，为链条名义长度的0.25%

链条材质：合金结构钢链

型号：160.200.250等

销轴材质：40Cr、

链板材质：40Mn

处理方式：淬火后中温回火

表面硬度：HRC36～42

重型板式给料机链条通常用履带链条.

链条破断拉力试验应在拉力机上进行，每次试验至少拉试三个节距的链条，确保纯拉力而没有其它附加的作用,链条选用破断拉力不应低于工作拉力的5倍。

链条型号：203mm，216mm，228mm

链条材质：35MnB

处理方式：调质高频淬火

表面硬度：HRC52～57

三、板式给料机链条的使用注意事项

　　1、在采购链条的时候，必须合对节距是否一样。

　　2、在给料机的正常运转过程中，需要检查链条上的润滑油量是否满足使用要求。

　　3、定期对链条的松紧程度进行检查，保证其能正常的工作。
