自动配料系统

直接联系

上海穗兴机电发展有限公司

上海

产品规格型号
参考报价:

面议

关注度:

3273

产品介绍

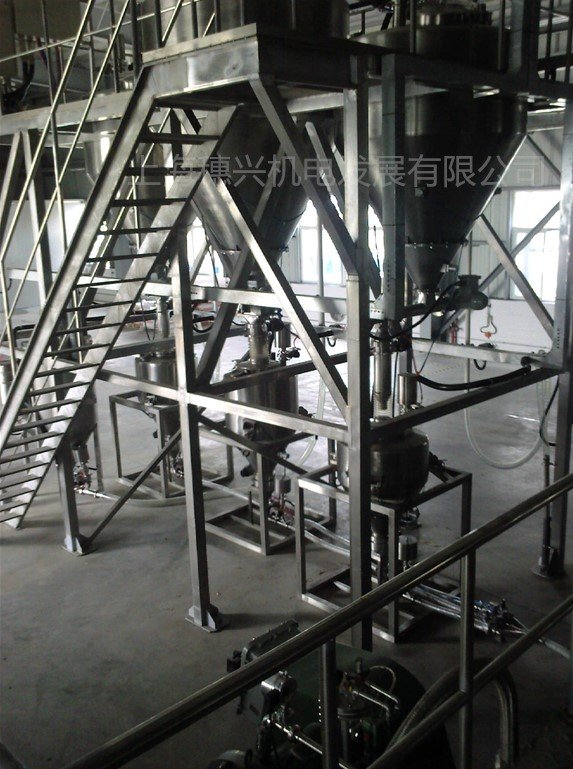

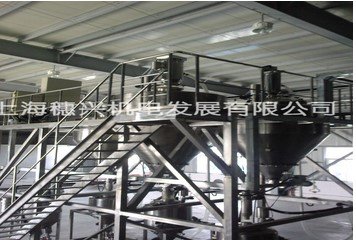

上海穗兴自动配料系统组成

        上海穗兴自动配料系统系统是一个以称重加料、配方控制、放料等计算机生产过程控制和数据管理为一体的综合自动化系统,采用三菱Q系列PLC和研华工控微机组建高性能的控制平台。对于设计一套用于生产控制的自动化系统来说,必须达到具有稳定而可靠的运行、简单而实用操作、以及优越的性价比,这些都是十分至关重要的。本系统由五大部分组成:

    1、控制部分:上位机采用研华P4工业控制微机,以三菱Q系列PLC通讯模块以及开关量输入输出模块,以及手动——自动控制切换开关,手控按钮和指示灯等均装置在一体化的控制机柜中,方便操作。


    2、软件部分:根据配料系统的基本要求、用户的实际需求结合量身定制。


    3、称重部分:采用高精度称重模块,结合称重控制仪表制作。


    4、执行部分:采用气动阀控制、螺杆变频的方式进行投、放料控制。


    5、送料部分:采用螺杆送料方式负责送料。


动作流程


    1、称重槽装置了传感器,并以rs232方式连接输入到工控机。本系统设计停机时对每套称重槽进行人工检零,可监视称重槽的零位是否正常;在连续配料运行过程中进行自动检零,可修正称重槽的零位变动,确保计量精度。


    2、操作者点击配料运行过程开始后,PLC控制**种原料加料的气动阀、螺杆开启,该种原料徐徐加入称重槽,计算机实时监测称重槽下计量传感器传送过来的信号,与配方设定的目标值进行比较,当达到设定的配方目标值后PLC控制输出被断开,**种原料加料气动阀、螺杆关闭,待稳定后测得称重槽和已加入原料的总重,并以此值作为第二种原料加料前的零位。


   3、紧接着开始第二种原料的加料过程,如此反复至第二、第三、……,直至第6种原料加料完毕。


   4、加料过程结束并满足预先设定的全部放料条件,放料过程开始。放料气动阀,混合料在重力作用下自然流出。系统实时监测称重槽下计量传感器传送过来的信号,当检测到称重槽总重量恢复到初始零位时,放料阀关闭,放料过程结束。

   5、操作者可预先设定每次投料开启的顺序。


   6、系统可记录运行中的罐号,每一种原料的实际加料量,与配方设定目标值的偏差,加料起止时分和加料时间,以及放料起止时分和放料时间等运行数据。


   7、通过上位机应用程序,可查询和打印系统运行的原始数据和统计报表。
