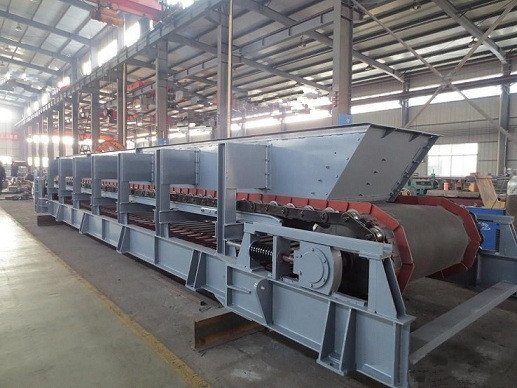

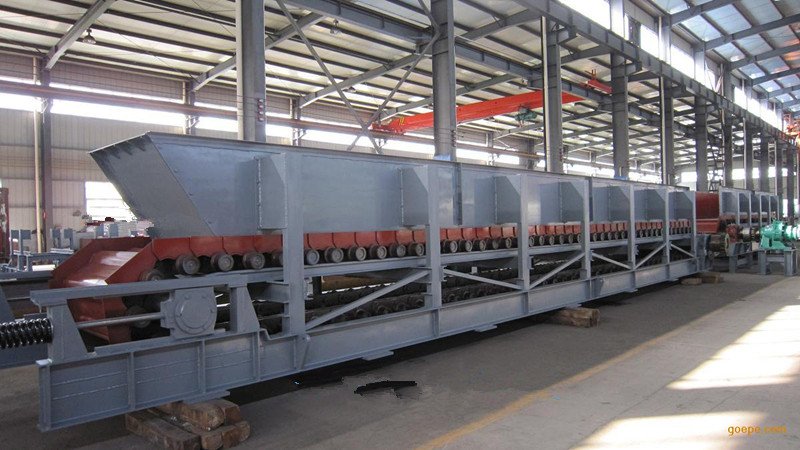

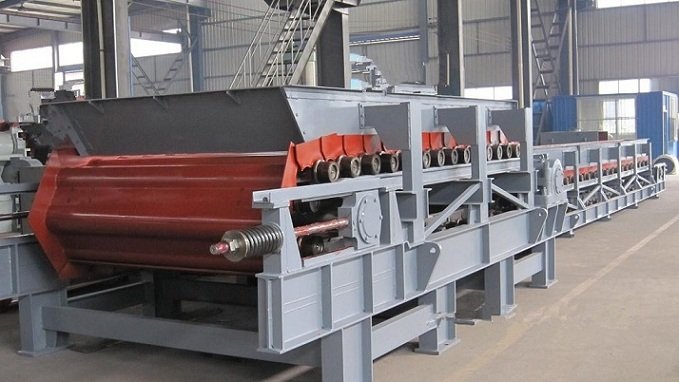

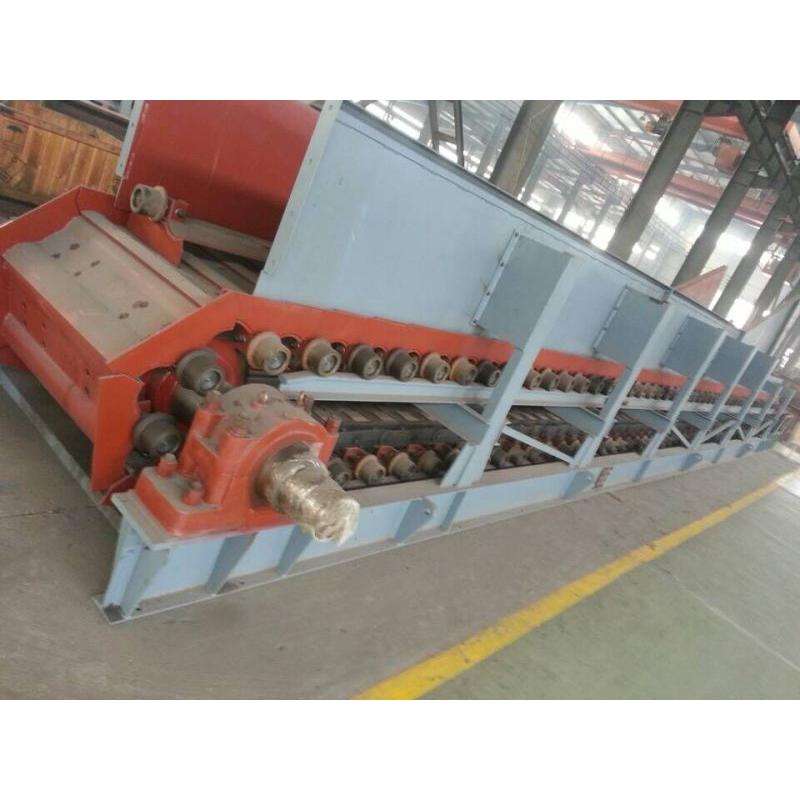

一：GBP1200×6000板式给矿机技术文本

序号 参数 单位 说明

1 基本参数

名称 新型板式给矿机

规格 GBP1200×6000mm

槽板宽 mm 1000

中心距 mm 6000

输送倾角 ° 0

输送物料 红土镍矿

输送物料粒度 mm ≤400

输送速度 m/s ～0.11

输送量 t/d ～200

额定功率 kW 11

设备重量 t ～10.5

安装方式 左装或右装

2 技术参数

2.1 槽板

型号 WBP1200

内宽度 mm 1200

橡胶输送板 1400mm钢丝绳芯胶带

板厚度 mm 14

2.2 链条 BL200

节距 mm 200

链板材质 45

滚子材质 20Cr

销轴材质 40Cr

2.3 机架部分

卸料区段 采用中间轨道，能承受冲击载荷

2.4 主动链轮装置

主轴

材料 40Cr

处理方式 调质

硬度 HB220-250

主动链轮

齿数 9

节距 mm 200

材料 ZG310-570

处理方式 表面高频淬火

表面硬度 HRC50-55

轴承

型号 23228CA/W33调心滚子轴承

制造商

润滑脂类型 二硫化钼润滑脂

2.5 从动链轮及拉紧装置

从动轴

材料 45

处理方式 调质

硬度 HB220-250

从动链轮

材料 ZG31-570

处理方式 表面高频淬火

硬度 HRC50-55

轴承

型号 22222CA/W33调心滚子轴承

润滑脂类型 二硫化钼润滑脂

拉紧装置 弹簧螺旋拉紧

2.6 驱动装置

电动机 1台

型号 变频调速电机YVF2-160M-4

功率 kW 11

转速 r/min 1460

电压 V 380

防护等级 IP54

绝缘等级 F

频率 Hz 50

制造商

减速机 1台

型号 P2KA11-400行星齿轮箱

速比 400

制造商

高速轴联轴器 弹性柱销齿式联轴器

2.7 刮泥装置

刮泥板材料 聚氨酯

设置在尾部，可以将粘在皮带上的物料刮落到破碎机进料口

二：GBP1200×6000板式给矿机供货范围

序号 设备及部件名称 数量或规格

1 新型板喂机 GBP1200×6000mm

1.1 传动装置 1套

1.1.1 减速器 P2KA11-400（1台）

1.1.2 电动机(变频调速) YVF2-160M-4（1台）

1.2 机架（含头部罩壳、导料板） 1套

1.3 头轮装置 1套

1.4 尾轮装置 1套

1.5 刮泥装置 1套

1.6 链条 1套

1.7 运行部分 1套

1.8 安装地脚螺栓 1套

2 随机配件 支承型钢2块

3 随机技术资料 1套
