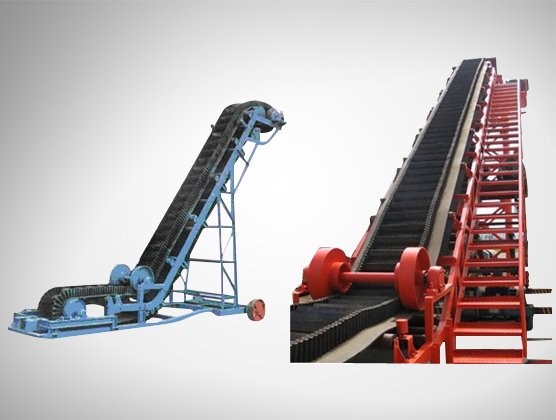

粉体大倾角皮带输送机

DJ400-10m

直接联系

新乡市华维机械设备有限公司

新乡华维

产品规格型号
参考报价:

1-5万元

品牌:

华维机械

型号:

DJ400-10m

关注度:

6960

创新点:

优势:
(1)大倾角皮带输送机的输送倾角大,最大可达90°,是大倾角输送和垂直提升的理想设备。因此可以节约占地面积,节省设备投资和土建费用,取得良好的综合经济效益。例如,某用户欲将煤炭提升到20m高的料仓顶,如采用挡边机以45°倾角输送,则机长仅需28.3m(水平机长20m);而如果采用垂直输送的挡边机,那么,水平机长可以控制在6m以内。
  (2)结构简单。如前所述,各主要部件均可与通用带式输送机通用,给使用、维修带来方便。
  (3)运行可靠。没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。它的可靠度几乎与通常带式输送机相等。
  (4)运行平稳、噪声小。
  (5)由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力,因此能耗小。例如,在鲁南化肥厂使用的两台提升高度各为19.28m、输送能力各为25t/h的输送碎煤的垂直挡边机,其每台的装机功率仅4kW,而被它们所取代的四台原有埋刮板输送机的总装机功率为44kw。
  (6)垂直挡边机还可以在机头和机尾设置任意长度的水平输送段,便于和其他设备衔接。

应用行业:

应用要求
1,大倾角波状挡边带式输送机(挡边机)为一般用途的散状物料连续输送设备。
2,可广泛用于煤炭、粮食、建材、建筑、冶金电力、化工、轻工等行业。
3,可在-25℃~40℃的环境温度范围内,输送堆积密度为0.5~2.5t/m³的各种散状物料。
4,最大输送倾角为90°,最大输送物料块度为550mm。
5,在输送有特殊要求的物料时,应采用特殊材料的波状挡边输送带。

产品介绍

产品简介

大倾角皮带输送机是一种特殊的输送设备,它具有楼梯一样的皮带才能有效的完成大角度物料的输送,这种输送机在地方狭小空间不足的位置更合适安装,对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。您可以根据您的产量的大小选着合适的机型。


   大倾角皮带输送机广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。大倾角带式输送机具有通用带式输送机结构简单、运行可靠,维修方便等优点,具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点,输送倾角为0°~90°范围内,**垂直输送物料粒度为400mm。大倾角带式输送机是大倾角(或垂直)输送的理想设备。通过多年的不懈努力,大倾角皮带机提升高度(**已达203m)、大输送能力(**已达6000t/h),在井下采矿工程、露天采矿、大型自卸船等方而都有所采用,并在**用于钢厂的高炉上料产生了良好的经济效益。
  DJ型大倾角带式输送机(以下简称“大倾角”)具有通用带式输送机结构简单、运行可靠,维修方便等优点,具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点,因而是大倾角(或垂直)输送的理想设备。大倾角皮带输送机广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。通过多年的不懈努力,大倾角皮带机提升高度(**已达203m)、大输送能力(**已达6000t/h),在井下采矿工程、露天采矿、大型自卸船等方而都有所采用,并在**用于钢厂的高炉上料产生了良好的经济效益。

产品用途

应用要求

  1,大倾角波状挡边带式输送机(挡边机)为一般用途的散状物料连续输送设备。

   2,可广泛用于煤炭、粮食、建材、建筑、冶金电力、化工、轻工等行业。

   3,可在-25~40℃的环境温度范围内,输送堆积密度为0.5~2.5t/m³的各种散状物料。

   4,**输送倾角为90°,**输送物料块度为550mm

   5,在输送有特殊要求的物料时,应采用特殊材料的波状挡边输送带。


产品优势及特点

优势:

(1)大倾角皮带输送机的输送倾角大,**可达90°,是大倾角输送和垂直提升的理想设备。因此可以节约占地面积,节省设备投资和土建费用,取得良好的综合经济效益。例如,某用户欲将煤炭提升到20m高的料仓顶,如采用挡边机以45°倾角输送,则机长仅需28.3m(水平机长20m);而如果采用垂直输送的挡边机,那么,水平机长可以控制在6m以内。
  (2)结构简单。如前所述,各主要部件均可与通用带式输送机通用,给使用、维修带来方便。
  (3)运行可靠。没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。它的可靠度几乎与通常带式输送机相等。
  (4)运行平稳、噪声小。
  (5)由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力,因此能耗小。例如,在鲁南化肥厂使用的两台提升高度各为19.28m、输送能力各为25t/h的输送碎煤的垂直挡边机,其每台的装机功率仅4kW,而被它们所取代的四台原有埋刮板输送机的总装机功率为44kw。
  (6)垂直挡边机还可以在机头和机尾设置任意长度的水平输送段,便于和其他设备衔接。

特点:

1、可大倾角输送散状物料,能大量节省设备占地面积,彻底解决普通、花纹带式输送机所不能达到的输送角度。
   2、机械化带式输 送机输送物料、总体投资费用低,约节约投资费用20%~30%。
  3、该机型与普通带式输送机、斗式提升机、刮板输送机比较,其综合技术性能都优越。
   4、输送量大,可达6000m3/h,垂直提升高度可达500m。
  5、在垂直输送物料时,物料粒度**可达400mm。
  6、从水平到倾斜(或垂直)能平稳过渡。
   7、能耗低、结构简单、维护方便。
   8、胶带强度高,使用寿命长。

产品结构原理

结构特点

    大倾角波状挡边带式输送机(挡边机)结构的**特点是用拨转挡边输送带(可简称“挡边带”)来取代普通输送带。其工作原理和结构组成,则与通用带式输送机相同。因此,传动滚筒、改向滚筒、托辊、拉紧装置、驱动装置、中间机架、中间支腿、尾架、卸料漏斗、头部护罩、空段清扫器、保护装置等条件,都可以与通用带式输送机的相应部件通用。


1 采用的是具有波状挡边和横隔板的输送带,其许用的输送倾角大,**可打90°,是大倾角输送和垂直提升物料的理想设备。因而可以节约占地面积,节省设备投资和土建费用,具有较高的综合经济效益。

例如,某用户要将煤炭提升到20m高的料仓顶,如果采用通用带式输送机,其许有输送倾角为16°,则机长需要72.6m(水平机长69.8m);如果采用45°倾角的大倾角波状挡边带式输送机,则机长仅需28.3m(水平机长为20m);而如果采用垂直波状挡边带式输送机,那么机长可以控制在6m以内。

2 结构简单。如前所述,各主要部件均可与通用带式输送机通用,给使用、维修带来方便。

3 运行可靠。没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。其可靠度几乎与通用带式输送机相等。

4 运行平稳、噪声小。

5 由于不存在装料时的挖掘阻力和运行时的物料内摩擦、外摩擦阻力,因而能耗小。

例如,在鲁南化肥厂使用的两台提升高度各为19.28m、输送量各为25t/h的输送碎煤的垂直波状挡边带式输送机,其每台装机功率仅4kw,而被它们所取代的四台原有埋刮板输送机的总装机功率为44kw

6 大倾角波状挡边带式输送机(挡边机)还可以在机头和机尾任意长度的水平输送段,便于与其他设备衔接。

7 输送量大。由于输送带具有波状挡边,其装载断面增大,而相同倾角时,可比通用带式输送机的输送量大。

布置形式

1,大倾角波状挡边带式输送机(挡边机)的基本布置形式和代号见下图:

这是五种*基本的布置形式。实际上,由于大倾角波状挡边带式输送机(挡边机)采用了波状挡边输送带和改向轮及改向辊组等过渡装置,其可以在同一垂直面内多次弯曲,实现更为复杂的布置形式。
2
,大倾角波状挡边带式输送机(挡边机)的典型布置形式
为了获得较好的受料和卸料条件,该机型大多采用“Z”行布置形式。即为设有上水平段、下水平端和倾斜段,并且在下水平端进料,上水平段卸料。上水平段与倾斜段之间采用凸弧段机架连接,下水平端和倾斜段用凹弧段机架连接以实现输送带的圆滑过度。
1 上水平段:为了使用不同的卸料高度要求,头架分为低式头架、中式头架和高式头架。并与之相应,在水平端分别配有低式凸弧段机架和低式中间支腿、中式凸弧段机架和中式中间支腿、高式凸弧段机架和高式中间支腿。
2)倾斜段:无论水平段采用的是低式、中式还是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角大于等于45度时,推荐采用Ⅱ型低式中间架支腿。
3)下水平段:下水平段采用低式中间架支腿。
4)特殊情况下,该机型也可以无下水平段,用一个料斗直接将物料网上输送到上端,此时会有料外溢;也可以不要上水平段,从驱动滚筒上直接把料卸下;无下水平段时,尾架装在斜面上,无凹弧段;无上水平段时,头架与凸弧段支架合为一个支架。

大倾角波状挡边带式输送机(挡边机)的典型布置形式结构图:

1、   尾架(带张紧装置) 2、尾架  3、挡边输送带 4、导料槽  5、凹弧段支架 6、压带轮 7、改向轮 8、中间架 9、中间架支架  10、凸弧段支架 11、凸弧段改向轮12、头架 13、拍打器 14、头罩 15、驱动辊(含动力) 16、下料斗

产品技术参数

QQ截图20150831173756
