HLS型
直接联系
江苏恒达电力石化设备有限公司
江苏
面议
HLS型
2869
--
| 产品简介 螺旋输灰机是火力发电厂除灰系统连续输送煤灰的主要设备，根据其工作原理，还可用于水泥、沙石、粮食等物料输送。本厂螺旋输灰机有干式、湿式及干湿混合三种，湿式螺旋输灰机的喷水量可在工作运行中随时调节，供水压力设计为0.2-0.3MPa。 输灰机机身段制造，机罩密封严密，运行时能在不同位置上卸装，机身长度可在3-70M间选择，超过40M长度的输灰机宜用双端传动结构，工作温度允许高达220℃，大出力的规格按国家标准执行。 | ||
|
湿式
型号 | 输灰能力 | 减速机型号 | 转速r.p.m | 功率kW | 电压V |
Ф300/Ф400湿式螺旋输灰机 | 10-30T/h | BWY5.5-4-29 | 48 | 5.5 | 380 |
Ф400/Ф500螺旋输灰机 | 40-60T/h | BWY7.5-4-29 | 48 | 7.5 | 380 |

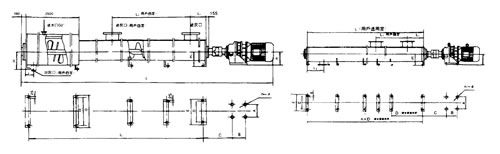

外形连接尺寸
型号 | H | H1 | h | L2 | L3 | L4 | L | A | B | C | D | E | F | G | n-Ф |
Ф300/Ф400湿式螺旋输灰机 | 270 | 270 | 200 | 600 | 480 | 3590 | 5100 | 380 | 260 | 318 | 240 | 320 | 240 | 320 | 4-Ф23 |
Ф400/Ф500螺旋输灰机 | 400 | 340 | 200 | 350 | 535 | 9435 | 11100 | 380 | 260 | 318 | 210 | 400 | 400 | 500 | 4-Ф23 |
干式
型号 | 长度L出力T/h | 0-20m | 0-40m | 40-70m(采用双传动) | |||||||||
减速机 | 转速r.p.m | 功率Kw | 电压V | 减速机 | 转速r.p.m | 功率Kw | 电压V | 减速机 | 转速r.p.m | 功率Kw | 电压V | ||
HLS-200 | 6-9 | BWY2.2-3-35 | 42.5 | 2.2 | 380 | BWY-5.5-4-35 | 42 | 5.5 | 380 | BWY-5.5-4-35 | 42 | 5.5 | 380 |
HLS-300 | 12-20 | BWY5.5-4-29 | 51.7 | 5.5 | 380 | BWY-11-5-35 | 42 | 11 | 380 | BWY-11-5-35 | 42 | 11 | 380 |
HLS-400 | 25-35 | BWY11-5-35 | 42 | 11 | 380 | BWY18.5-6-23 | 42 | 18.5 | 380 | BWY18.5-6-23 | 42 | 18.5 | 380 |
HLS-500 | 40-60 | BWY18.5-29 | 51.1 | 22 | 380 | BWY22-6-17 | 56 | 22 | 380 | BWY22-6-17 | 56 | 22 | 380 |
外形连接尺寸
项目 | 螺旋机螺旋直径 | H | L1 | L3 | E | F | b |
HLS-200 | 200 | 180 | 300 | 300 | 140 | 200 | 16 |
HLS-300 | 300 | 270 | 350 | 350 | 240 | 320 | 20 |
HLS-400 | 400 | 340 | 400 | 400 | 320 | 400 | 25 |
HLS-500 | 500 | 400 | 500 | 500 | 400 | 500 | 25 |
机号 | A | B | h | c | n-Ф |
3 | 370 | 150 | 160 | 275 | 4-Ф23 |
4 | 380 | 260 | 200 | 288 | 4-Ф23 |
5 | 480 | 380 | 380 | 275 | 4-Ф27 |
6 | 560 | 480 | 480 | 360 | 4-Ф27 |
