系统组成

 ◆自动投料系统:自动称重投料系统、配备投料捕尘系统。

◆挤压式出渣车:采用螺杆式推进和出料锥头挤压式出渣系统。

◆轨道行走系统:轻轨道输送系统，电缆轨道系统。

◆储渣仓:大容量储渣仓，自动开门下料系统。

◆渣液排放系统:经挤压之后渣液经过处理可以回收利用或作无害化处理后集中排放。

◆药渣处理:可根据工艺需求进行发酵烘干粉碎处理，二次利用。

◆全自动控制系统:机电一体化程序控制系统，

另外本系统在工作过程中分为:全自动模式、半自动模式和点动模式等三种操作模式。

 系统布置及介绍

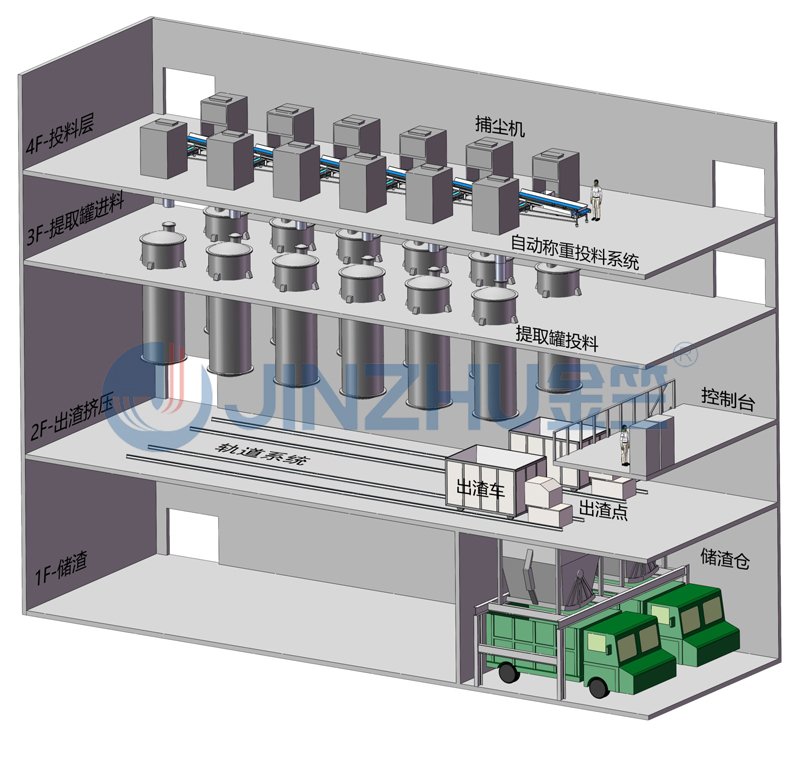

   本图为提取车间自动投料、药渣处理系统示意图。提取前的物料通过自动称重输送系统，由指令自动投放到指定提取罐内，提取后的药渣、药液自动分离，药液可进行回收或无害化处理，药渣通过挤压后落入储渣仓内，待二次处理。
