物理吸附呈现的数据结果，是我们在软件看到的吸脱附等温线。在文献或资料中，我们经常会看到不同的曲线类型。本文主要对不同的曲线类型进行梳理，并介绍如何针对自己做的数据曲线进行分类描述。

曲线类型

      1985年，IUPAC建议物理吸附等温线分为六种类型。经过30年的发展，各种新的特征类型等温线已经出现，并证明了与其密切相关的特定孔结构。2015年，IUPAC更新了原有的分类，主要对I类、IV类吸附等温线增加了亚分类。两版曲线物理吸附等温线分类如下：

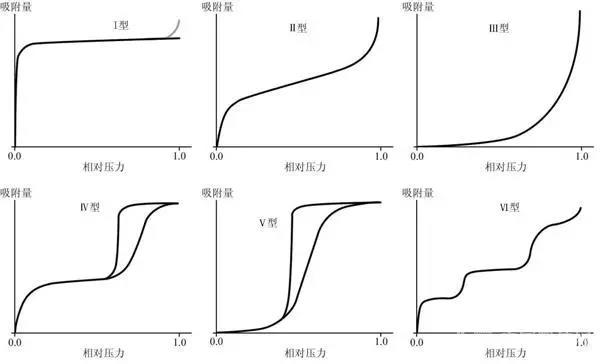

1985版曲线类型

2015版曲线类型

I类等温线

I 型等温线在较低的相对压力下吸附量迅速上升，达到一定相对压力后吸附出现饱和值，类似于 Langmuir 型吸附等温线。在P/P₀非常低时吸附量急剧上升，这是因为在狭窄的微孔(分子尺寸的微孔)中，吸附剂-吸附质的相互作用增强，从而导致在极低相对压力下的微孔填充。但当达到饱和压力时(P/P₀>0.99)，可能会出现吸附质凝聚，导致曲线上扬。

　　微孔材料表现为I类吸附等温线。对于在77K的氮气和87K的氩气吸附而言，I(a)：是只具有狭窄微孔材料的吸附等温线，一般孔宽小于1nm。I(b)：微孔的孔径分布范围比较宽，可能还具有较窄介孔。这类材料的一般孔宽小于2.5nm。具有相对较小外表面的微孔固体(例如，某些活性炭，沸石分子筛和某些多孔氧化物)具有可逆的I型等温线。

II 类等温线

       无孔或大孔材料产生的气体吸附等温线呈现可逆的II 类等温线。其线形反映了不受限制的单层-多层吸附。如果膝形部分的曲线是尖锐的，应该能看到拐点B，它是中间几乎线性部分的起点—该点通常对应于单层吸附完成并结束；如果这部分曲线是更渐进的弯曲(即缺少鲜明的拐点B)，表明单分子层的覆盖量和多层吸附的起始量叠加。这是 BET 公式最常说明的对象。由于吸附质于表面存在较强的相互作用，在较低的相对压力下吸附量迅速上升，曲线上凸。等温线拐点通常出现于单层吸附附近，随相对压力的继续增加，多层吸附逐步形成，达到饱和蒸汽压时，吸附层无穷多，吸附还没有达到饱和，多层吸附的厚度似乎可以无限制地增加。

III 类等温线

      III型等温线也属于无孔或大孔固体材料。等温线下凹，不存在B点，因此没有可识别的单分子层形成；吸附材料-吸附气体之间的相互作用相对薄弱，吸附分子在表面上在最有引力的部位周边聚集。第一层的吸附热比吸附质的液化热小，以致吸附初期吸附质较难于吸附，而随吸附过程的进行，吸附出现自加速现象，吸附层数也不受限制。BET 公式 C 值小于2 时，可以描述 III 型等温线对比II型等温线，在饱和压力点(即，在P/P₀=1处)的吸附量有限。
