结构原理

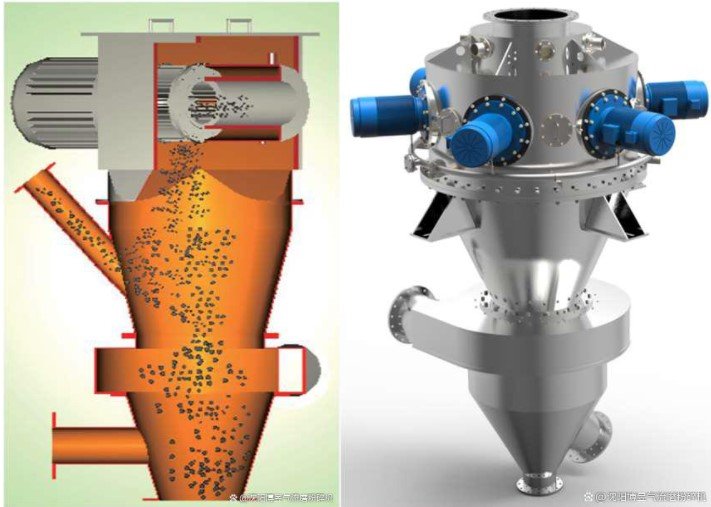

       物料经喂料系统投入主机后，在强大分级涡旋力作用下粗细粉分离。达到粒度要求的细粉方可通过卧式分级轮进入细粉捕集系统。粗粉及少量团聚细粉降至二次进风处，此处的粗粉分散器产生螺旋离心上升气流对物料进行强烈冲洗，粗细粉分离。细粉随上升气流进入分级区;粗粉降至一次进风处再次接受一次进风气流的强烈冲洗，纯净的粗粉经主机下的电动排料阀排出。

性能特点

分级效率

1、分级效率（提取率）60%~90%，分级效率与物料性质及符合粒度的颗粒含量有关；2、物料流动性好，符合粒度要求的颗粒含量高，效率就高，反之则低。

分级精度

1、粒度分布集中: 无过粉碎现象。2、细度：d97 : 3 ～ 150 μm；粒型好，粒度分布窄；

洁净、稳定性

1、运行稳定，高再现性和高可靠性；质量优异，经久耐用；2、全机一键启停（可选触摸屏），自动化程度高，操作简单可靠；3、系统负压运行，粉尘排放量≤10mg/m，运行噪音≤75dB（A）；

竞争优势

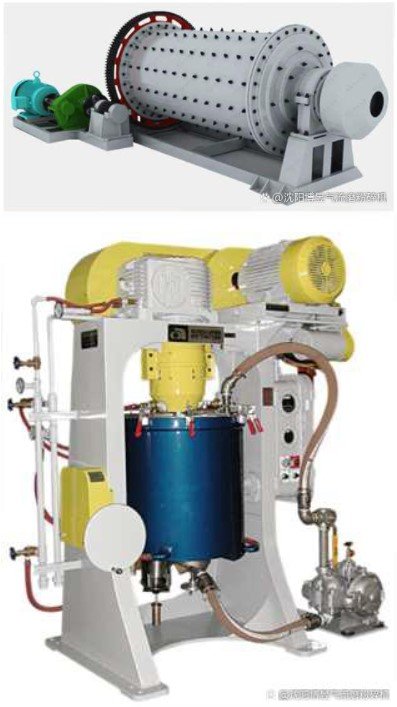

1、可多级分级机串联使用，同时生产多个粒度段的产品；2、可与球磨机、立磨、搅拌磨等粉磨设备串联使用，组成闭路循环粉碎分级工艺系统；

系统组成

       由喂料部、分级机、旋风分离器、除尘器、引风机组和电控系统组成一套分级系统。物料可以在设备的风力作用下，粗细物料分离，是一种精细分级设备。
