本文摘要

对于测试平台而言，经常碰到的问题是客户所用的作图软件或分析软件不支持仪器测量得到的数据文件的格式，需要把测试数据转换成通用格式提供给客户。Malvern Panalytical的X射线衍射仪同样也提供了相应的工具—Data Viewer软件。

Data Viewer是Malvern Panalytical开发的XRD数据看谱软件，免费，无需激活。一般来说，可以在测量软件Data Collector的安装光盘里找到它的安装程序（往往在光盘底目录的External子目录里）。

本文便以粉末衍射数据来介绍如何使用这个软件做数据格式的转换，并进阶到如何批量转换及自动转换。Follow me！

一． 单文件格式转换

1.打开Data Viewer软件；

2.打开一个XRDML测量数据文件；

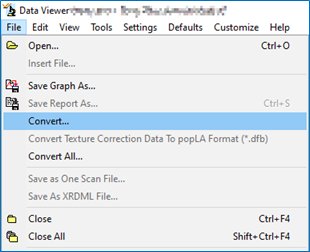

3.选中菜单File - Convert…；

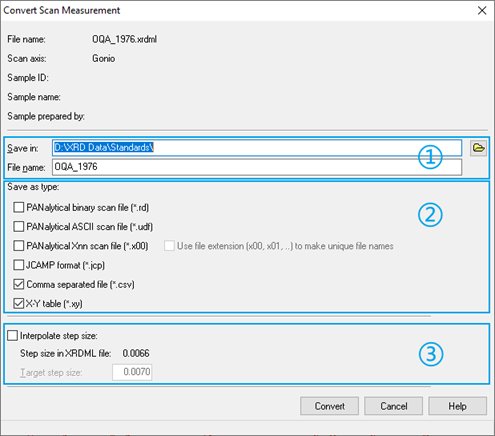

4. 在打开的对话框里设置：

① 转换后的文件名（默认与源文件同名）和保存路径（默认与源文件同目录）；

② 选择要转化成什么格式的数据，可多选；

• PANalytical binary scan file (*.rd)：帕纳科传统二进制RD格式；

• PANalytical ASCII scan file (*.udf)：帕纳科传统八列强度数据UDF格式（见本文文末示例图）；

• PANalytical Xnn scan file (*.x00)：帕纳科传统单列强度数据X00格式（见本文文末示例图）；

• JCAMP format (*.jcp)：原子和分子物理联合委员会（Joint Committee on Atomic and Molecular Physical）标准JCP格式（见本文文末示例图）；

• Comma separated file (*.csv)：逗号分隔值格式CSV文件（见本文文末示例图），EXCEL可以直接打开；

• X-Y table (*.xy)：XY角度、强度两列数据文本格式XY文件（见本文文末示例图）；

③ 要同时将一维阵列探测器（如PIXcel）测量得到的数据（步长一般为一长串小数）转换成步长为0.01或0.02之类的数据，可以勾选中“Interpolate step size”，同时在“Targe step size”框中输入想要的步长大小，如：

5. 点击Convert按钮，即可在您所指定的目录下生成指定格式的转换后的文件；

二．批量文件格式转换

眼尖的看官可能已经从前面的图中发现了主菜单File里还有一项Convert All…。没错，当您用Data Viewer软件打开多个XRDML数据文件时，可以用这个菜单项将所有打开的文件一起进行格式转换。

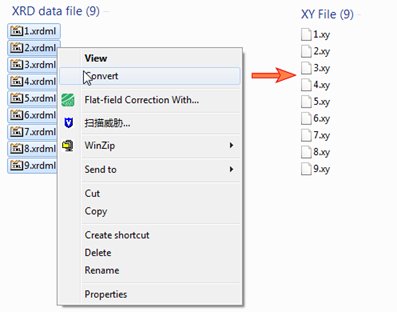

除此之外，Data Viewer软件安装时会在Windows系统安装一个插件，针对XRDML格式文件的右键菜单增加一个Convert菜单项，如此您可以直接在文件管理器（File Explorer）里找到测量得到的XRDML文件，多选后在右键菜单里点击Convert项来进行批量格式转换。

注意：一次最多选中15个文件，否则右键菜单不出Convert项；

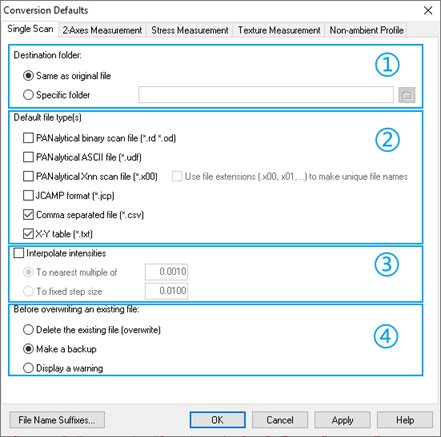

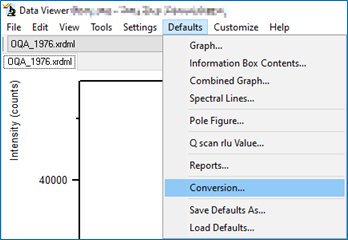

以上两种方式里，要将原始数据转换到什么格式，需要事先在主菜单Defaults - Conversion...里设置好以下默认设置：

①   格式转换后数据文件的保存路径；

②   转换后的格式；

③   是否要调整步长及调整为多大的步长；

④   有重名文件如何处理。

三．自动格式转换

衍射仪系统也能实现在测量完成生成XRDML格式数据文件时，即刻将其转换成指定格式的文件，不过这需要随Data Collector软件一起安装的APP（Automatic Processing Program）软件的帮助。

APP软件默认会和Windows系统一起启动，您可以在Windows系统右下角的系统栏里找到如下图标：

这便是APP了；如果没在系统栏里找到的话，您也可以先从开始菜单的PANalytical XRD Tools - Automatic Processing Program来启动APP。

1. 在APP软件图标上点击右键，右键菜单中选中Rules；

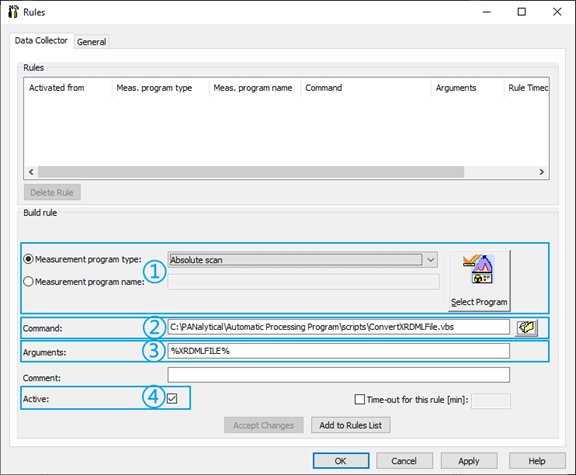

2. 在打开的“Rules”对话框中，如下设置自动数据处理的规则：

注意: 不同版本的APP软件Rules对话框界面有所不同。

① 针对某类或某个扫描程序测量得到的数据文件进行处理；

② 调用某个脚本或软件来对数据文件进行处理；

可以用最右边的按钮指定相应脚本或软件的路径；图中调用的是APP软件自带的文件格式转换的脚本；

③ 所调用的脚本或软件在命令行格式下所需要的参数；

%XRDMLFILE%代表由Data Collector测量得到的XRDML文件的路径；APP软件自带的脚本所需的参数可参见APP软件的帮助文档；

④选中该项表示该条规则有效，APP软件将根据该规则的设置处理数据文件；

3. 点击Add to Rules List按钮，则上方的“Rules”列表中会多出一条规则：

4. 点击OK按钮保存设置；

如上设置后，当Data Collector软件执行绝对扫描程序来测量样品，在测试完成时，除了生成一个XRDML格式的数据文件外，系统会自动根据Data Viewer菜单Defaults - Conversion...里的设置将其转换成需要的格式。
