锂离子电池是一种具有高电压、高能量密度、长的循环寿命的二次绿色电池，锂离子电池的性能很大程度上是由电极材料的性能决定的，尤其是正极材料。目前研究最广泛的正极材料有LiCoO₂、LiNiO₂以及LiMn₂O₄等，但由于钴有毒且资源有限，镍酸锂制备困难，锰酸锂的循环性能和高温性能差等因素，制约了它们的应用和发展。因此具有橄榄石结构的磷酸铁锂(LiFePO₄)能够可逆地嵌脱锂，且具有比容量高、循环性能好、电化学性能稳定、价格低廉等特点，成为首选的新一代绿色正极材料。电阻率和压实密度是衡量粉末样品性能的重要参数，也是目前最受业内企业关注的参数。我们使用FDM-1650产品，对不同的LFP材料进行测试，可以对比出不同的LFP材料的电阻率和压实密度的差异。

测试样品：LFP；

测试原理：四探针模式；

测试参数：实验面积132.73mm²，样品量0.6g，采用变压模式进行测试，测试压强范围：10-350MPa，压强步进10MPa，保压时间10S。

测试次数：每个样品平行测试两次。

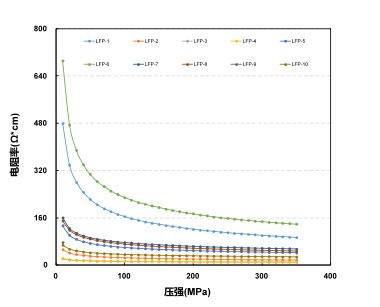

    图1 压强VS电阻率

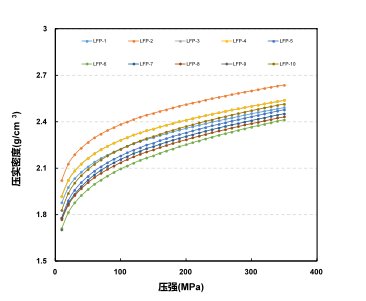

    图2 压强VS压实密度

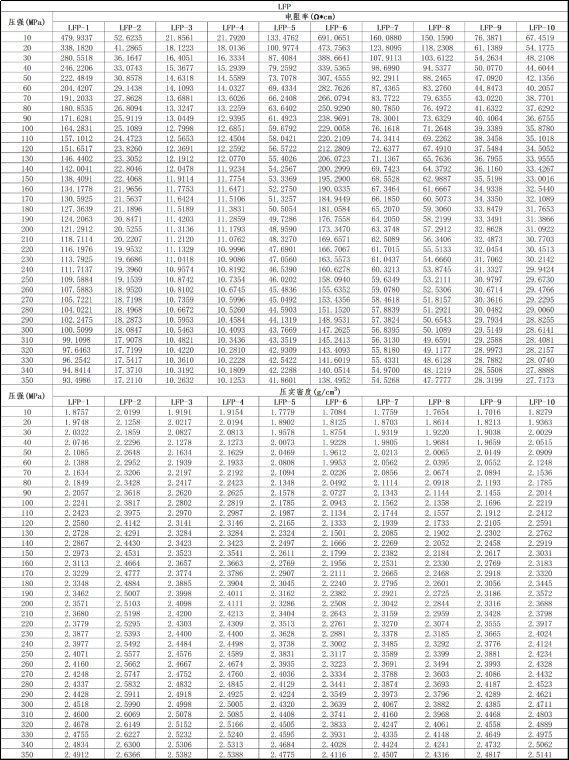

表 1 LFP的电阻率和压实密度

如上图表所示，LFP的电阻率在测试中随着压强的增大而减小，压实密度随压强的增大而增大。在350MPa压强下，电阻率大小：LFP-6>LFP-1>LFP-7>LFP-8>LFP-5>LFP-9>LFP-10>LFP-2>LFP-3>LFP-4。压实密度大小：LFP-2>LFP-4>LFP-3>LFP-10>LFP-1>LFP-9>LFP-5>LFP-7>LFP-8>LFP-6。

由此可知，在大压强下样品LFP-4的导电性能最好，LFP-2的压实密度最大。

长按扫码
