全自动色度仪为机电一体化结构，整体美观牢固。背面下方有插座（内有保险丝2A）和电源开关，插座接地端（接仪器外壳）应可靠接地。上部是仪器主体部分，内装测量光电部件，漫射球下面是测量孔，下方装有试样托和压紧器，把试样放到试样托上，压紧在测量孔下面。拉板上装有紫外截止滤光片；拧左侧面拉板旁边的调节螺钉，可以调节照明的紫外辐射(uv)分量；在测量荧光增白度时，拉出拉板，可以消除照明的紫外辐射。光源卤钨灯装在后面遮光罩内，灯丝高度应与聚光镜中心平齐。附有黑筒和工作标准板，用来调校仪器。

①测量孔 ②试样托 ③触摸屏 ④打印机 ⑤荧光调节螺钉 ⑥拉板

第一步：进行仪器调零校准

推进拉板，试样托上放置黑筒，在待测界面，按键，弹出下图菜单，点击【调零】菜单：

图6.5

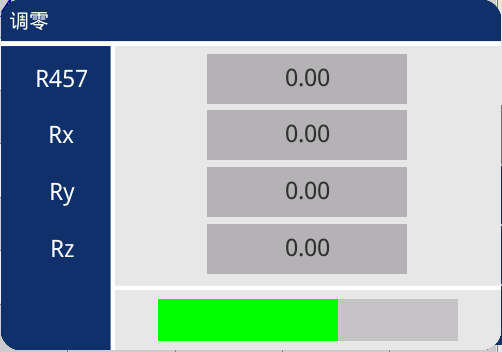

显示调零界面：

按键进入调零程序：

等待调零结束。

6.2.6 校准

推进拉板，试样托上放置1号标准板，在待测界面，按键，弹出图6.5菜单，点击【校准】菜单：

输入和标准板对应的数据，按  键进入校准程序

等待校准结束。

第二步：放上需要测量的粉体样品，将粉体样品放入试样托，点击“测试”按钮，得出数据，打印测试结果
