01文章亮点

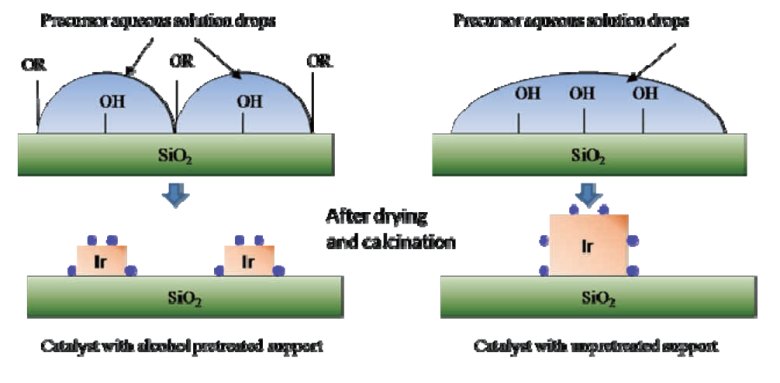

SiO2载体的表面在铱和铼前体浸渍之前用C1-C4正醇预处理。这些催化剂分别应用于高浓度甘油水溶液氢解中。由预处理载体制备的催化剂表现出高催化活性，因为氧化铱和氧化铼的高分散性会形成更多的活性位点。经1-丙醇预处理载体的催化剂甘油转化率最高，为59.5%。采用傅里叶变换红外光谱、氮气吸附、TPR、XRD、TEM、H2-化学吸附和NH3-TPD等对载体和催化剂进行了表征。

02应用场景

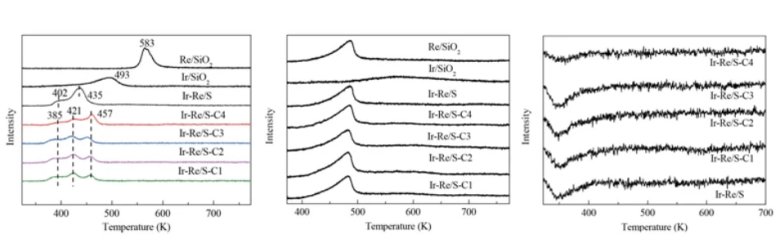

本文采用AMI-300进行H2-TPD,H2脉冲滴定，NH3-TPD等实验。通过H2-TPR实验，发现不同催化剂有不同的特征还原峰，并且准确的定量分析出耗氢量。这表明Re物种与Ir物种或Ir-Re催化剂中的载体有相互作用。H2-TPD结果表明， Ir-Re/S-C3催化剂表面的Ir原子是所有催化剂中覆盖率最高的。通过NH3-TPD实验分析得出，Ir-ReOx较多醇预处理SiO2上的界面位点负载催化剂。Ir-ReOx当预处理酒精的碳数从1增加到3时，界面位点增加，当碳数为4时，界面位点降低。这些化学吸附实验也为设计高催化活性，多反应位点催化剂提供了实验数据支持。

03产品推荐

AMI-300化学吸附仪

我们的实验室一直致力于新材料表征、新实验方法、吸附学方法论的探究，如有研发项目及商务合作可随时联系我们，谢谢！
