在人类探索自然奥秘的漫长历程中，显微镜一直是不可或缺的工具。从最初的光学显微镜到如今的电子显微镜，每一次技术的飞跃都让我们对微观世界的认知更加深入。而扫描电镜（Scanning Electron Microscope，简称SEM）作为电子显微镜家族中的重要成员，更是以其独特的优势和强大的功能，成为科学家们研究微观世界的“超级显微镜”。

一、扫描电镜的基本原理

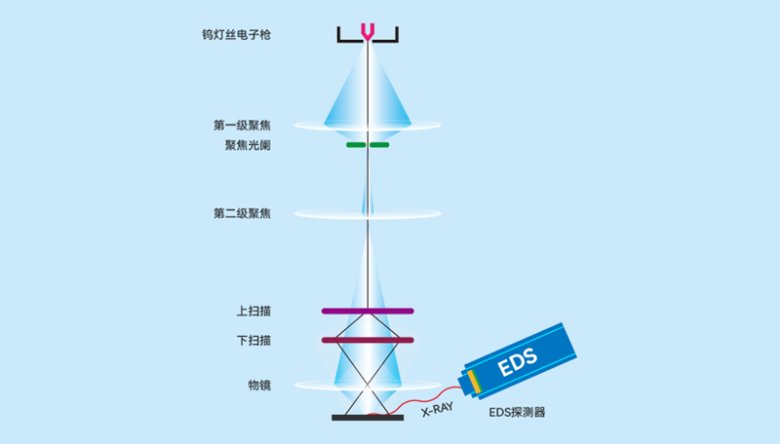

扫描电镜是利用电子枪发射电子束经聚焦后在试样表面作光栅状扫描 ，通过检测电子与试样相互作用产生的信号对试样表面的成分、形貌及结构等进行观察和分析。入射电子与试样相互作用将激发出二次电子、背散射电子 、吸收电子、 俄歇电子、阴极荧光和特征 X射线等各种信息。扫描电镜主要利用的是二次电子、 背散射电子以及特征X射线等信号对样品表面的特征进行分析。

二、扫描电镜的主要种类

扫描电镜的种类繁多，根据不同的分类标准，可以分为以下几种常见的类型：

按用途分为：

研究型扫描电镜（用于科学研究，配备先进分析附件）

工程型扫描电镜（用于工业生产和质量检测，操作简便且稳定性好）

生物医学型扫描电镜（专门用于生物医学领域，适合观察生物样品）。

按体积和性能分为：

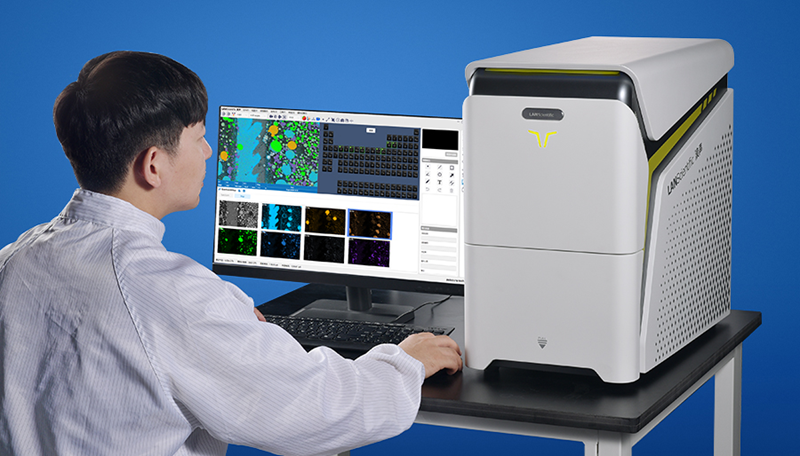

台式扫描电镜（体积小巧、操作简单、价格较低，适合基础教学和小型企业检测）落地式扫描电镜（大型设备，分辨率高、功能强大，适用于高精度研究）

按特殊功能分为：

环境扫描电镜（可在气压和湿度环境下工作，适合观察含水或生物活体样品）

场发射扫描电镜（使用场发射电子枪，分辨率极高，适合观察纳米材料和细胞超微结构）。

这些分类满足了不同领域和需求的多样化应用。

三、SEM的实际应用

扫描电镜（SEM）凭借高分辨率成像与多信息分析能力，在材料科学领域用于观察材料微观结构、成分分布及缺陷分析；在生物医学中，可清晰呈现细胞、组织及生物材料的超微结构；在半导体与电子行业，助力芯片表面形貌、纳米级电路结构及微电子器件失效分析；在地质与矿物学领域，用于矿物晶体形态、颗粒大小及岩石微观结构研究；在环境科学方面，能分析污染物颗粒形态、成分及分布；在纳米科技领域，更是纳米材料表征、纳米器件制备与检测的关键工具，为各领域科研与生产提供重要微观信息支持。
