IMC定义

IMC全称为Intermetallic Compound（金属间化合物），是指在焊接过程中，焊料与基材（如铜、镍等）界面上形成的特殊化合物。这种化合物是由于焊料中的金属原子（如锡Sn）与基材金属原子相互扩散、反应生成的，具有不同于原始材料的物理和化学性质。

IMC对焊接可靠性影响

IMC层的厚度和性质直接影响焊接接头的可靠性：

机械性能：适量的IMC层可以提高焊接接头的剪切和拉伸强度。

阻隔作用：IMC层能减缓进一步的金属扩散，保护基材免受焊料的过度侵蚀。

脆性问题：过厚的IMC层会增加焊点的脆性，减少其承受热循环和机械应力的能力，从而增加失效的风险。

界面结合：IMC的连续性和均匀性对于确保良好的电气和机械连接至关重要。

因此，控制和优化IMC层的形成是提高SMT焊接质量与可靠性的重要方面。

SEM在IMC的研究中应用

金相分析、扫描电镜（SEM）以及X射线衍射（XRD）等检测方法，作为常用的分析手段，已被广泛应用于金属间化合物（IMC）的控制与优化研究中。本次研究中，我们重点利用扫描电镜（SEM）对IMC进行分析。

扫描电镜（SEM）在金属间化合物（IMC）的研究中具有广泛的应用，主要体现在以下几个方面：

1.IMC的形貌观察：扫描电镜能够高分辨率地观察IMC的微观形貌，包括其生长形态、分布特征以及与其他相的界面关系。

2.IMC厚度测量：扫描电镜结合能谱仪（EDS）可以用于测量IMC的厚度。通过高分辨率成像和图像处理软件，可以精确测量IMC层的厚度。

3.元素分析：扫描电镜搭载的能谱仪（EDS）可以对IMC的化学成分进行分析。通过元素线扫描或面扫描，可以观察到IMC层中不同元素的分布情况，从而推断其形成机制和生长过程。

4.失效分析：扫描电镜在焊接接头的失效分析中也发挥重要作用。通过观察焊点的微观结构，可以分析IMC层的生长是否均匀，是否存在过厚或过薄的情况，从而判断其对焊接接头强度和可靠性的潜在影响。

5.研究焊接工艺对IMC的影响：扫描电镜可以用于研究不同焊接工艺参数（如焊接电流、焊接时间、冷却速率等）对IMC生长的影响。

实测案例

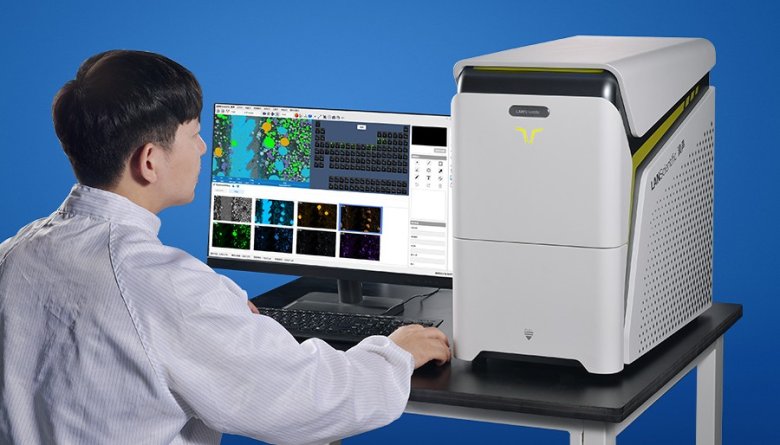

本研究中我们使用浪声SuperSEM N10eX桌面式扫描电镜对某企业提供的电路板焊缝进行了详细分析，结果如下：
