在现代电子制造领域，表面贴装技术（SMT）是决定产品微型化与精密度的关键。作为SMT的核心环节，回流焊工艺的质量直接关乎最终产品的性能与可靠性。随着行业对品质与成本控制的要求日益严苛，在氮气保护环境下进行回流焊已成为高端制造的标配。而这一工艺的优化核心，正聚焦于对保护气氛中微量氧气（O₂）浓度的精准监测与控制。

一、 氮气保护中精准控氧需求的必然性

SMT氮气回流焊通过向炉内注入氮气，置换氧气，以创造一个低氧的焊接环境。此举主要为实现两大核心目的：

1. 抑制氧化：热量与金属表面相遇必然伴随氧化反应。降低环境氧浓度是防止焊盘、元件引脚及焊料自身氧化的根本手段。

2. 改善润湿性：合适的低氧环境能有效降低熔融焊料的表面张力，使其更好地铺展与结合，形成强度高、外观佳的焊点。

然而，氮气保护并非简单地追求“氧气越低越好”。不同产品与工艺段，对氧含量的要求存在精细化的差异。过低的浓度可能导致成本激增，而过高的浓度则无法有效抑制氧化。因此，将氧浓度精准稳定在目标PPM（百万分比浓度）区间，是实现品质、成本与效率平衡的关键。

不同氧浓度PPM等级对应的工艺质量：

• 10 PPM以下：适用于芯片级封装等对氧化零容忍的超高端应用。

• 约100 PPM：可实现卓越的焊接性与精度，满足绝大多数高可靠性产品要求。

• 1,000至2,000 PPM：为常用范围，能获得良好的润湿性，但效果相对普通。

• 超过2,000 PPM：仅适用于特定板型，虽成本较低，但焊接质量与一致性面临挑战。

二、 精准微量氧检测带来的四大核心效益

引入高精度、高响应的微量氧检测与分析手段，能为回流焊工艺带来立竿见影的显著提升。

1. 显著提升焊接质量

精准的氧浓度控制为焊点形成提供了理想环境，能最大限度减少气孔、虚焊、冷焊等常见缺陷。这些微观瑕疵是影响电子设备长期可靠性的潜在隐患，而精确的氧浓度监测正是从源头上杜绝劣质焊点的第一道防线。

2. 增强产品长期可靠性

电子产品的价值在于其持久稳定的性能。在最佳氧浓度环境下形成的焊点，其机械强度与电气连接性能更优，从而赋予产品更高的可靠性和更长的使用寿命。每一个牢固的焊点，都是为产品持久运行精心打造的基石。

3. 实现综合成本优化

制造效率关乎吞吐率，更关乎资源利用率。精准的氧浓度检测与闭环控制，能避免氮气的过量消耗，直接降低气体成本。同时，通过大幅减少因焊接缺陷导致的废品与返工，制造商能实现显著的成本节约，真正实现质量与效益的双赢。

4. 确保符合行业标准

在高度规范的电子制造领域，对工艺参数的严格控制不仅是最佳实践，更是满足各类国际与行业标准（如IPC标准）的强制性要求。精准的氧浓度检测与数据记录，为合规性提供了有力证明，成为产品进入高端市场的“通行证”，彰显企业对卓越品质的承诺。

三、 四方仪器解决方案：Gasboard-3050系列微量氧分析仪

为满足半导体及电子制造行业对低浓度氧气检测的尖端需求，四方仪器依托其在氧化锆传感器领域的深厚技术积累，成功推出了Gasboard-3050系列低浓度氧气分析仪。该系列产品以其0.1 ppm的最低分辨率和宽广的量程覆盖（0–10 ppm至100% O₂），为工艺优化提供了精准的数据支撑。

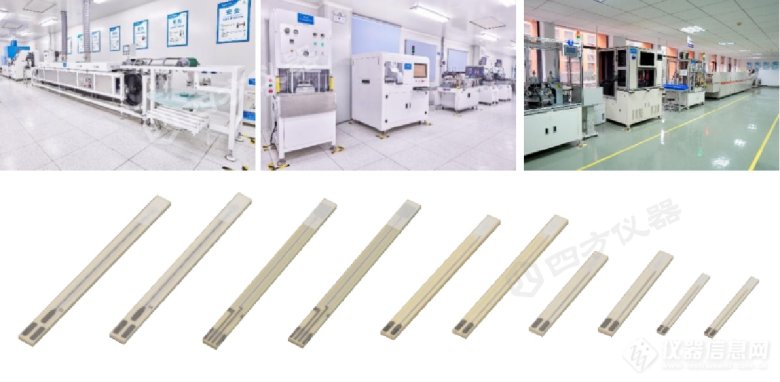

图1 四方仪器氧化锆传感器生产线及不同类型氧化锆传感器芯片产品

其中，Gasboard-3052多通道微量氧分析仪更是为现代回流焊炉量身打造的闭环控制解决方案。

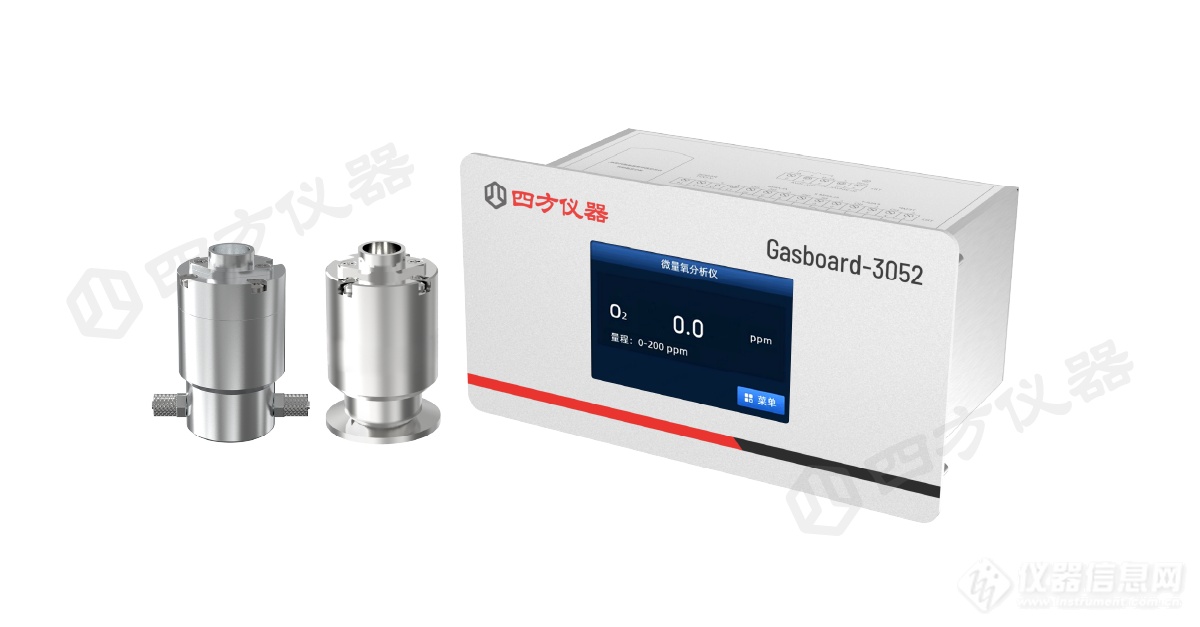

图2 Gasboard-3052微量氧分析仪

图3 回流焊炉氮气流闭环控制气路图

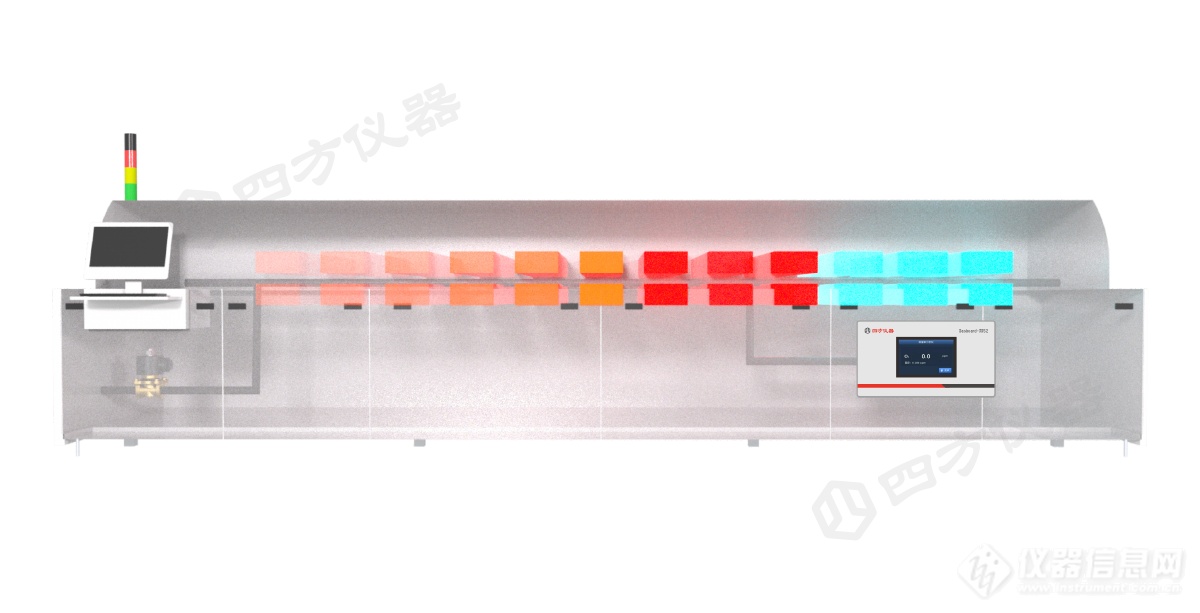

图4 Gasboard-3052的回流焊炉氮气流闭环控制设计

核心技术与特性：

• 高精度多通道监测：采用快速响应的氧化锆传感器（T90 < 5s），支持1ppm~30% 的宽量程测量。支持多通道自动切换采样，并能自定义各通道功能（固定监测或优先控制），在轮巡测量下仍能保持极高的控制精度。

• 智能闭环控制：仪器集成PFC（比例流量控制）模块，基于可编程的PID算法，能够根据实时测量的氧浓度数据，动态调节各注入区的氮气阀门开度。这种“软控制”策略避免了阀门的频繁机械磨损，实现了精准、柔性的气氛管理。

• 卓越的稳定性与易用性：搭载经现场验证的氧化锆传感器，具备优异的再现性与长期稳定性。仅需3~5分钟预热即可投入工作，并提供丰富的通讯接口（RS-232/RS-485）与模拟输出，便于系统集成。

为客户创造的核心价值：

• 节能降本：通过避免氮气浪费与减少加热能耗，助力客户实现综合节能率30%以上。

• 即插即用：产品已通过主流回流焊炉厂商的系统集成验证，极大缩短了部署与调试时间。

• 提升良率：为打造近乎零缺陷的焊接环境提供坚实保障，直接提升产品直通率。

在SMT回流焊工艺中，对微量氧浓度的精准控制已从一项优化措施，演进为决定高端制造竞争力的核心技术环节。四方仪器的Gasboard-3050系列分析仪，以其卓越的精度、智能的控制策略与可靠的性能，正成为全球领先电子制造商优化工艺、降本增效，赢取未来的可信赖之选。
