全固态锂金属电池的商业化落地仍面临巨大阻碍。核心瓶颈集中在锂金属负极与硫化物电解质之间的界面不稳定性，尤其是高电流密度下的界面劣化与锂枝晶无序生长问题。

常规硫化物电解质与锂金属接触时，易发生还原分解，生成离子与电子导电性极差的副产物，持续推高界面阻抗，阻碍锂离子的高效传输。同时，充放电过程中锂离子的不均匀沉积与剥离，会引发界面空隙形成与局部电流集中，进一步加速锂枝晶生长与电解质降解，最终形成恶性循环，导致电池提前失效。

近期，一项发表于JACS上的研究，通过银与钨双阳离子协同改性硫银锗矿型硫化物电解质，同时实现了超离子电导率与优异的锂金属界面兼容性，为全固态锂金属电池的实用化提供了全新的解决方案。

一、行业现状

全固态锂金属电池的商业化瓶颈

当前硫化物固态电解质的材料性能已基本满足量产需求，主流体系的室温离子电导率已达到10⁻³-10⁻²S・cm⁻¹，与商用液态电解液处于同一量级，材料层面的离子传输瓶颈已逐步突破。制约全固态电池商业化的核心矛盾，已经从电解质本体的离子电导率，转向了锂金属负极与电解质之间的界面兼容性。

固固接触的天然特性，让硫化物电解质无法像液态电解液一样完全浸润活性材料表面，只能形成有限的点接触，先天存在界面接触不充分的问题。硫化物电解质与锂金属负极之间存在本征的化学不兼容，循环过程中持续发生的还原分解反应，会不断生成绝缘性副产物，形成不稳定的固态电解质界面相。

行业过往的研发重心，大多集中在界面的被动防护上，通过人工涂层、负极预改性等方式隔绝锂金属与电解质的直接接触。但这些方案始终无法解决工艺复杂、成本高昂、与现有产线适配性差的问题，同时还可能引入额外的界面传输阻力，无法兼顾电池性能与产业化可行性。想要真正推动全固态电池商业化，必须从电解质本体设计出发，找到一种能同时实现高离子电导率与锂金属界面稳定的解决方案。

二、核心思想

双阳离子调制实现电解质核心性能

这项研究提出的双阳离子调制策略，核心是在硫银锗矿硫化物电解质的晶格中，同步引入银与钨两种阳离子，其中银离子占据晶格中的锂位，钨离子占据磷位，通过异价掺杂实现对电解质本体结构与性能的系统性优化。两种阳离子的协同作用，让改性后的电解质同时实现了离子电导率、机械性能、电子绝缘性的全面提升，打破了传统电解质设计中多项性能难以兼顾的困境。

改性后的电解质室温离子电导率超过10mS・cm⁻¹，跻身目前硫化物电解质的第一梯队水平，完全达到了商用液态电解液的离子传输能力，为全固态电池的高倍率运行奠定了核心基础。同时，锂离子迁移的活化能低至0.30eV，意味着锂离子在晶格中迁移的阻力大幅降低，即使在低温环境下，也能保持高效的离子传输能力，从根源上解决了硫化物电解质低温性能不足的痛点。

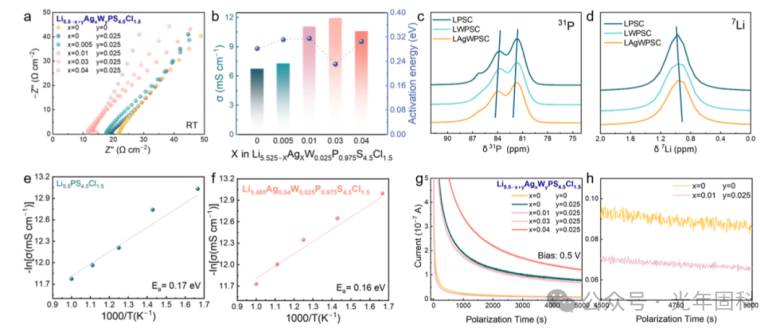

图1.离子电导的改善

01机械性能方面，改性后的电解质平均杨氏模量从原始的21.5GPa降至15.8GPa，质地更柔软，可变形性显著提升。这一性能变化的核心意义，在于大幅降低了全固态电池的运行压力要求。传统硫化物电解质往往需要上百兆帕的超高堆叠压力，才能保证与电极的紧密接触，而改性后的电解质在15MPa的低压力下，仍能保持4.6mS・cm⁻¹的高离子电导率，大幅降低了电池系统的封装难度、结构重量与量产成本，是电解质从实验室走向产业化的关键一步。

02在电子绝缘性方面，双阳离子协同实现了精准的性能调控。单一钨掺杂会提升电解质的电子电导率，增加内部锂还原与枝晶生长的风险，而微量银离子的引入，恰好有效抑制了电子电导率的上涨。最终优化后的电解质电子电导率低至1.68×10⁻⁸S・cm⁻¹，达到了优异的电子绝缘水平，从根源上避免了电子在电解质内部泄露导致的锂金属沉积，有效抑制了锂枝晶在电解质内部的生长，极大提升了电池的长期运行安全性。

三、核心价值

提升与锂金属兼容性

这项研究最核心的创新，在于通过电解质本体的阳离子预设，实现了循环过程中原位的界面自适应优化，彻底跳出了传统界面工程被动防护的思路。改性后的电解质在电池运行过程中，会通过预设阳离子的原位反应，同步实现锂金属负极修饰与界面相优化，构建出稳定、高效、自适应的固固界面。

在充放电循环过程中，电解质晶格中预设的银离子会被逐步提取，在锂金属负极表面被还原为银单质，进而均匀扩散至锂金属内部，形成均质的锂银合金。锂银合金具备优异的亲锂性，能够将锂的沉积过电位从16mV降至9mV，有效引导锂离子在负极表面均匀沉积与剥离，从形核阶段就抑制了锂枝晶的产生。与人工制备的银基改性层相比，这种原位形成的合金层分布更均匀，不存在纳米颗粒团聚的风险，同时无需额外的制备工序，不会牺牲电池的能量密度，具备极强的量产可行性。

同步地，电解质中预设的钨元素会在界面处发生原位反应，转化为锂钨硫化合物，成为固态电解质界面相的核心组成。这种界面相具备适中的离子与电子电导率，能够有效降低界面电荷转移阻抗，将界面反应的交换电流密度提升至原始体系的两倍以上，大幅加快了界面电化学反应动力学。更重要的是，这种原位生成的界面相，大幅减少了绝缘性副产物硫化锂的生成，避免了循环过程中界面阻抗的持续上涨，解决了传统硫化物电解质界面持续劣化的核心痛点。

同时，锂钨硫化合物的平均杨氏模量仅为0.083GPa，质地极软，能够在充放电过程中，完美适配锂金属负极的体积形变，始终保持界面的紧密接触，有效避免了界面空隙与接触失效的问题。这种软质界面相的存在，让固固界面能够自适应循环过程中的结构变化，从根本上解决了全固态电池循环过程中界面接触劣化的行业难题。

这种双阳离子协同的原位界面修饰效应，带来了前所未有的界面稳定性与锂枝晶抑制能力。锂对称电池测试结果显示，改性后的电解质在0.5mAcm⁻²的电流密度下，能够稳定循环超过4000小时，过电位几乎没有增长；在1mA・cm⁻²的更高电流密度下，仍能稳定循环超过1000小时。同时，电池的临界电流密度达到3.2mA・cm⁻²，是未改性电解质的两倍以上。

这些数据的核心价值，在于验证了改性电解质能够在动力电池常用的电流密度下，实现数千小时的稳定运行，完全满足车用电池对长循环寿命的需求。而更高的临界电流密度，意味着电池能够支持更高倍率的快充，解决了全固态电池快充性能不足的核心痛点，为全固态电池在新能源汽车领域的应用扫清了关键障碍。

四、电池性能优异

为验证改性电解质的实际应用价值，研究团队基于该电解质组装了全固态全电池，完成了多场景、多工况的系统性测试，充分证明了其产业化适配能力。

• 在常规三元正极体系中，锂金属搭配高镍NCM811正极的全电池，展现出极为优异的倍率性能，在2C的高倍率下，仍能实现140mAh・g⁻¹的放电比容量。长循环测试中，电池在2C充电、4C放电的高倍率快充工况下，循环1100次后容量保持率仍达到82.7%，平均库伦效率高达99.95%。这一性能表现，意味着电池在日常快充使用的场景下，能够实现上千次的稳定循环，完全满足新能源汽车动力电池的使用寿命要求。

• 在更接近量产要求的高面负载条件下，即使正极面负载达到17.8mg・cm⁻²，对应面容量3.1mAh・cm⁻²，电池仍能在0.2C倍率下稳定循环100次，容量保持率达到86.1%。高面负载是实现电池高能量密度的核心前提，实验室中多数低面负载的性能数据很难在实际量产中复现，这一测试结果直接验证了改性电解质在实用化高能量密度电池中的适配能力。

• 在极端低温环境下，改性电解质的优势进一步凸显。在-30℃的低温条件下，电池仍能实现121.3mAh・g⁻¹的稳定放电比容量，循环100次几乎没有容量衰减。传统全固态电池在低温环境下，往往会因离子传输动力学变差、界面阻抗激增而出现容量大幅跳水，而改性电解质凭借低活化能的离子传输通道与稳定的界面结构，成功解决了全固态电池低温性能不足的痛点，拓展了电池在寒冷地区的应用场景。

除了三元正极体系，改性电解质还展现出极强的体系普适性。在搭配体积形变极大的硫正极时，锂硫全固态电池在1C倍率下，仍能实现超过1000mAh・g⁻¹的放电比容量，稳定循环140次以上。这一性能得益于改性电解质更柔软的质地，能够更好地适配硫正极充放电过程中的巨大体积变化，始终保持界面的紧密接触与高效的电荷传输，进一步证明了该电解质在不同高能量密度电池体系中的应用潜力。

图2. 优秀电池数据展示。

五、抛开写论文讲故事

期待工程化进展

锂金属电池凭借超高的能量密度与放电功率，一直是锂电领域各大技术路线中最核心的攻关方向。但锂金属负极的产业化始终面临难以突破的瓶颈：其一，锂枝晶生长问题难以遏制，且电池倍率性能表现不佳，大电流充放电工况下，枝晶生长会进一步加剧；其二，本征的安全风险始终无法有效解决，这也导致锂金属电池至今未能在民用消费电子、新能源汽车等设备中实现规模化应用。

这次刊发的研究，通过双阳离子改性实现了硫化物固态电解质的性能突破，让原本易与锂金属发生副反应的硫化物体系实现了优异的界面稳定性，无疑是全固态电池领域极具价值的技术进展。

抛开论文中亮眼的实验数据，我们必须正视的是，现阶段硫化物固态电解质的产业化落地，仍存在诸多尚未攻克的底层难题，也正是这类基础研究，在不断为行业摸索可行的技术路径。

全固态锂金属电池还存在一个被行业绝大多数论文模糊处理的核心痛点，这篇研究也未做深入探讨，那就是堆叠压力下，锂金属向电解质缝隙渗透扩展引发的内部短路问题。在实验室的扣式电池、模具电池体系中，研究者可以通过增加电解质厚度，轻松规避这一问题；可一旦进入产业化的软包电池体系，为了追求高能量密度，电解质厚度必须降至几十微米，即便做到上百微米，锂金属在压力作用下的渗透问题也会被急剧放大，极易引发电池内部短路，这对电池封装的压力控制精度提出了近乎苛刻的要求。

也正因如此，我们更期待后续有更多研究能直面这一产业化核心难题，从底层机理出发找到解决方案，真正推动全固态锂金属电池从实验室突破走向规模化商用。

光年固科作为专注全固态电池温等静压机的设备提供商，我们深耕温等静压技术在全固态电池领域的应用研发，精准匹配全固态电池极片、电解质成型等关键工艺需求。凭借设备高压力均匀性、温度稳定性及智能化控制优势，助力客户提升电池能量密度与循环寿命，赋能全固态电池产业化进程。若您需定制化设备解决方案或了解技术细节，欢迎联系我们，共探新能源储能未来。
