【引言】

无溶剂干法电极工艺凭借零溶剂、低能耗、流程简化的核心优势，成为下一代锂电制造的核心变革方向。但干法电极长期面临PTFE粘结剂降解、导电网络构建不均、高负载与高压工况下稳定性不足等技术难题，制约了产业化落地。近期，韩国和美国研究团队接连发表干法重磅研究（， ），分别从多功能添加剂改性与电极架构设计两大维度，攻克干法电极核心瓶颈，实现工艺性与电化学性能的同步跃升，为干法电极规模化应用扫清关键障碍。

【传统湿法电极的固有瓶颈与产业局限】

湿法电极是当前锂离子电池量产的主流工艺，核心流程包含粉料搅拌、溶剂制浆、涂布、高温干燥、辊压等环节。该工艺经过数十年迭代，技术成熟度高，但伴随的固有缺陷已成为电池性能提升的核心桎梏。

湿法工艺必须使用NMP等有机溶剂，这类溶剂具备毒性与挥发性，不仅需要投入高额成本进行回收处理，还存在环保合规风险。高温干燥环节占据电池生产总能耗的三成以上，大幅推高生产成本。溶剂蒸发过程会引发粘结剂与导电剂迁移，导致电极内部组分分布不均，活性材料接触不充分，倍率性能与循环稳定性难以保障。

高负载电极是提升电池能量密度的关键路径，但湿法工艺在高负载下极易出现电极开裂、粘结剂分布失衡、离子传输路径过长等问题，活性物质占比难以突破95%。高电压工况下，湿法电极内部导电剂与电解液直接接触面积大，易引发副反应，加速界面降解与过渡金属溶解，电池循环寿命快速衰减。

面向高能量密度电池的量产需求，传统湿法工艺的改进空间已接近极限。无溶剂干法电极工艺无需溶剂参与，直接通过机械剪切与辊压完成电极制备，彻底消除溶剂相关缺陷，缩短生产流程，降低能耗与成本。但干法工艺依赖PTFE作为粘结剂，其在负极低电位下易发生还原降解，同时导电网络构建难度大，高负载与高压场景下的性能稳定性不足，成为行业亟待攻克的核心难题。

【低聚体添加剂】

针对干法石墨负极中PTFE分散不均、还原降解的核心问题，研究团队开发出可液化低聚体多功能添加剂，筛选出分子量2000的聚丙二醇作为最优组分。该添加剂无需溶剂即可实现干法分散，同时承担润滑、电子阻隔、界面修饰三重功能，从工艺与电化学两个维度提升负极性能。

聚丙二醇添加剂的首要作用是作为高效润滑剂，降低粉料混合的剪切阻力，促进PTFE在干法工艺中原位纤维化。纤维化的PTFE能够形成连续的纤维网络，将石墨颗粒紧密联结，提升电极机械强度与导电通路连续性。这一改性降低干法混合的能耗，提升电极制备的工艺兼容性，适配规模化连续生产。

电子阻隔功能是该添加剂的核心价值。聚丙二醇在石墨与PTFE表面形成均匀包覆层，阻断电子向PTFE的传输路径，从根源抑制负极低电位下PTFE的还原分解。测试数据显示，添加剂改性后的电极，PTFE分解信号完全消失，界面稳定性大幅提升。

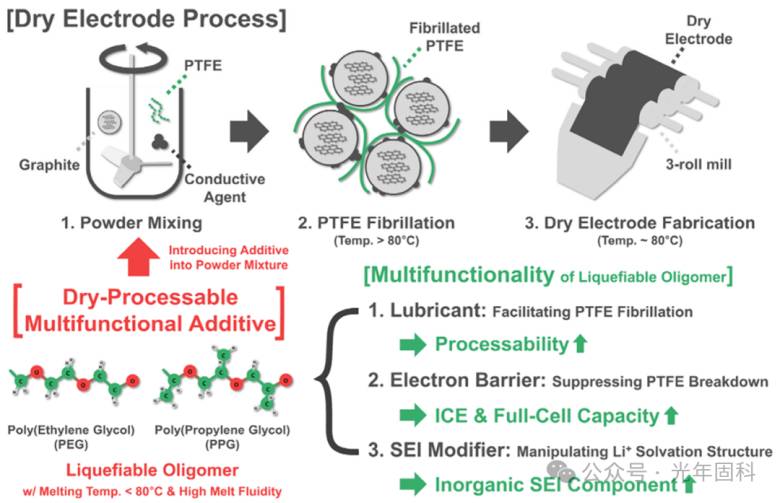

图1. 添加低聚物小分子助剂的干法工艺示意图。

该添加剂还能调控锂离子溶剂化结构，促进富含无机组分的固态电解质界面相生成。无机界面相具备高离子导电性与高稳定性，降低界面阻抗，提升锂离子传输效率。多重作用协同下，干法负极的初始库伦效率从70.5%提升至87.6%，全电池初始容量从162.3mAh/g提升至203.1mAh/g，倍率性能与循环寿命同步改善。

最优添加比例为2wt%，在该比例下，电极综合性能达到峰值。即使添加量提升至10wt%，倍率性能也无明显衰减，证明添加剂对电极导电网络无负面影响。40mAh软包电池验证显示，2C倍率下循环300次容量保持率达75.1%，充分验证改性体系在量产场景下的可靠性。

【架构设计】

另一项研究从电极架构底层设计出发，揭示干法电极导电网络构建的核心机制，提出高长径比导电纤维与PTFE粘结剂的分子级耦合策略，攻克高负载、高电压电极的反应异质性难题。

研究通过原位单颗粒X射线衍射观测发现，湿法高负载电极在高压工况下存在显著的颗粒间脱锂不同步现象，引发局部过电位、结构衰退与副反应加剧。这一问题源于湿法电极导电网络碎片化，离子与电子传输路径不均，无法适配高电压与高负载的严苛工况。

干法工艺通过剪切力作用，实现PTFE与高长径比气相生长碳纤维的强相互作用。碳纤维表面的含氧官能团与PTFE发生化学耦合，使PTFE纤维化后紧密缠绕在碳纤维表面，形成连续且封闭的三维导电网络。该网络既保障高效电子传输，又减少导电剂与电解液的直接接触，抑制高压副反应。

粗粒化分子动力学模拟证实，剪切力驱动PTFE沿碳纤维表面均匀包覆与缠绕，导电网络的连通率从湿法的17.1%提升至61.2%。连续的导电网络降低电子传输损耗，使活性物质利用更均匀，同时电极孔隙结构更优化，离子曲折度降低13%，离子传输效率显著提升。

基于该架构设计的干法电极，活性物质占比突破99wt%，面负载达30mg/cm2，面容量超5mAh/cm2，仍保持优异机械强度与电化学性能。电极可稳定耐受4.70V高电压，充放电曲线平滑无波动，颗粒间反应同步性大幅提升。4.55V

NCM811||石墨软包电池，在C/3倍率下循环1000次容量保持率达78%，平均库伦效率超99.9%，创下高电压干法电池的循环寿命新纪录。

图2. 由NMC、气相沉积碳纤维（VGCF）和PTFE粘结剂组成的复合厚电极的示意图。

【全场景实用化验证】

两项研究的技术突破，使干法电极在关键性能指标上实现对湿法电极的全面超越，覆盖半电池、全电池、软包电池等全场景验证，为产业化落地提供坚实数据支撑。

负极体系中，聚丙二醇改性的干法石墨负极，解决PTFE降解痛点，初始库伦效率与容量大幅提升，适配高镍三元正极匹配的全电池体系。高负载下电极无开裂、无脱落，倍率性能无衰减，低温与长循环稳定性优异，满足动力电池与储能电池的核心需求。

正极体系中，分子级架构设计的干法高镍正极，突破活性物质占比与面负载的双重极限。99wt%活性物质占比与30mg/cm2面负载的组合，实现电池能量密度的跨越式提升。高电压下的结构稳定性与界面稳定性，打破传统湿法电极的电压上限，充分释放高镍正极的容量潜力。

软包电池量产验证显示，干法电极电池在低堆叠压力、常规电解液体系下，即可实现稳定循环。干法工艺无需溶剂、无需高温干燥、无需溶剂回收设备，产线投资降低30%以上，生产能耗降低50%以上，生产效率提升一倍以上，兼具性能与成本双重优势。

与传统干法电极相比，改性后的体系解决界面不稳定、导电网络不均、高压衰减快等痛点。与湿法电极相比，干法电极在能量密度、制备成本、环保性、工艺效率上实现全面超越，成为下一代锂电制造的最优选择。

【产业化价值与行业意义】

干法电极技术的双重突破，不仅是实验室性能的提升，更是推动锂离子电池制造从湿法向干法转型的产业化革命，对新能源产业发展具有深远意义。

工艺层面，无溶剂干法流程彻底解决湿法工艺的环保与能耗痛点，符合双碳目标下绿色制造的发展方向。简化的工艺流程降低产线投入与维护成本，适配高速连续化生产，提升企业盈利能力与市场竞争力。

材料层面，干法电极打破活性物质占比、面负载、工作电压的三重限制，充分释放高镍三元、富锂锰基、硫正极等新一代材料的性能潜力，推动电池能量密度从300Wh/kg向500Wh/kg跨越。

应用层面，干法电极适配动力电池、储能电池、消费电子电池全场景需求。高能量密度解决电动汽车续航焦虑，长循环寿命降低储能电站全生命周期成本，绿色制造满足全球环保法规要求，加速新能源产业的全面普及。

技术层面，两项研究分别从添加剂改性与架构设计提供通用化解决方案，可拓展至硫化物全固态电池、锂硫电池等新一代体系，为下一代电池的电极制备提供核心技术支撑。

【总结与展望】

两项研究分别从多功能添加剂与电极架构设计入手，攻克干法电极PTFE降解、导电网络不均、高负载高压不稳定等核心瓶颈，实现工艺性与电化学性能的同步突破。干法电极凭借无溶剂、低能耗、高效率、高能量密度的核心优势，完成从实验室技术向产业化方向的关键跨越。

当前，干法电极技术已完成材料、工艺、设备的全链条验证，核心性能指标满足量产要求。未来，随着添加剂体系的持续优化、干法连续化产线的成熟、与新一代电池体系的适配完善，干法电极将全面替代湿法工艺，成为锂离子电池与全固态电池的主流制备技术。

干法电极的技术革新，标志着锂电池制造进入绿色化、高效率、高能量密度的全新阶段。这项底层制造工艺的突破，将推动新能源产业实现跨越式发展，为全球能源转型提供更可靠、更经济、更环保的储能解决方案。

光年固科作为专注全固态电池温等静压机的设备提供商，我们深耕温等静压技术在全固态电池领域的应用研发，精准匹配全固态电池极片、电解质成型等关键工艺需求。凭借设备高压力均匀性、温度稳定性及智能化控制优势，助力客户提升电池能量密度与循环寿命，赋能全固态电池产业化进程。若您需定制化设备解决方案或了解技术细节，欢迎联系我们，共探新能源储能未来。
