一、产品概述

在废纸回收、造纸、纤维加工等粉体与固废原料行业，整车物料水分含量直接决定采购定价、原料配比、干燥能耗与成品品质。传统人工抽样、实验室化验存在取样代表性差、效率低、人为误差大、无法全负载检测等痛点。

介可视JKS-IMG-P整车水分测量系统，专为废纸包整车在线非接触水分测量设计，融合低频微波水分检测与3D 光学轮廓扫描技术，实现整卡车、全负载、无破坏、一分钟快速出数，为原料验收、供应链结算、生产配料提供准确、公正、可追溯的水分数据。

二、工作原理

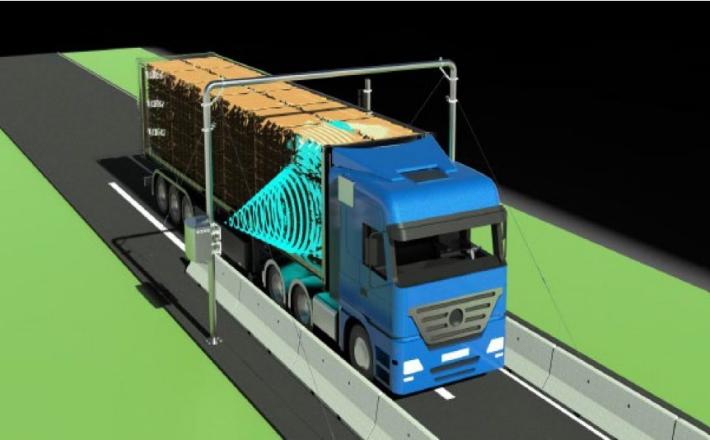

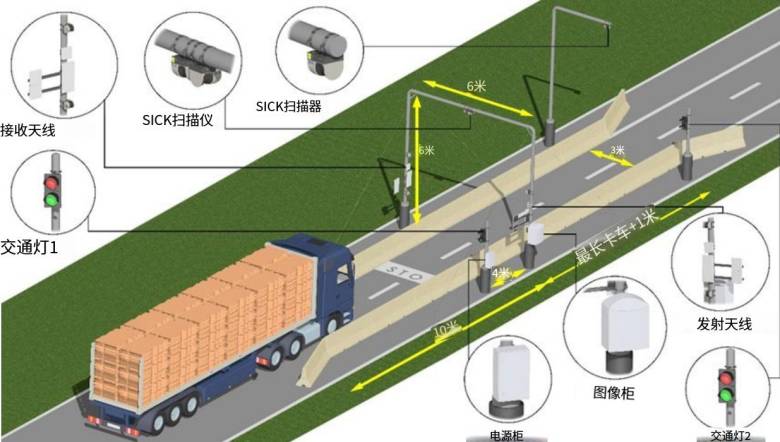

系统由微波测量单元与3D 光学测量单元双系统协同工作：

1. 微波水分测量

1. 产生多极化低功率电磁场，水分子极性响应引起场强变化，直接反演水分含量。

2. 信号频率≤930MHz（ISM 频段），发射功率 10mW，不改变物料特性。

2. 3D 光学轮廓扫描

1. 实时获取卡车货载：长度、宽度、高度、行进速度、包间隙、缺包、起终点、平台尺寸。

2. 用于微波补偿、装载量计算、剔除无效区域，确保只对需要测量的物料测量。

三、核心技术参数

表格

四、测量要求（现场适用条件）

· 纸张类型统一，包间间隙尽量小；

· 拆除固定用水平金属杆，不得使用金属容器；

· 拆除防油水布 / 帘布，保证 3D 可视全货物；

· 车速≤5 km/h 匀速通过测量门；

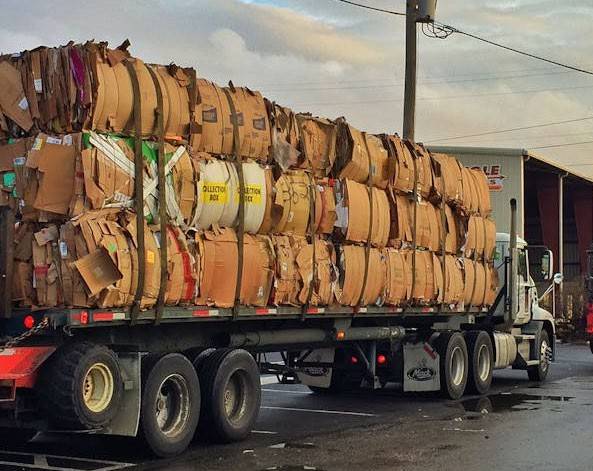

· 装载高度≥1.6m，宽度≥1.7m。

·

五、测量流程（全自动 / 一键操作）

1. 数据录入：手动输入 / ERP 自动获取车牌号、净重、纸种；

2. 启动测量：手动按钮 / ERP / 读卡器 / ANPR 自动触发；

3. 实时测量：微波 80 次 / 秒辐射，3D 同步扫描定位；

4. 数据处理：自动剔除缺包、间隙，计算整车平均含水率；

5. 结果输出：屏幕实时显示，数据推送 ERP，自动生成周 / 日报表。

六、产品优势（对比传统方式）

表格

七、应用价值与行业效益

· 准确的水分数据，实现公平采购定价，减少供需纠纷；

· 优化纤维平衡，节省原料成本、降低干燥能耗；

· 提升回收原料品质，减少浪费、提高产量；

· 数据透明可追溯，强化供应商管理；

· 快速检测缩短车辆周转，提升供应链效率；

· 可扩展适配：秸秆包（JKSIMGS）、原木（JKSIMGWL，含密度）。

八、适用行业

· 废纸回收、纤维加工、固废资源化、生物质原料处理等粉体 / 固体原料行业。

九、关于介可视

介可视（JIEKES）是国内固体测控系统集成商，专注水分、密度、料位、浓度等在线测量解决方案，产品覆盖造纸、冶金、化工、建材、粮食、生物质等领域，以高精度、高稳定、易集成服务工业客户。
