负极片冲切工艺技术：石墨/硅基材料的柔性与粘性控制方案

负极片（石墨、硅碳、硅氧、钛酸锂等）是锂离子电池的重要构成，其涂层通常比正极更软、更具粘弹性，且对水分和氧化敏感。冲切时负极片易出现涂层粘连模具、边缘毛刺卷曲、硅基材料脆性崩边以及吸水粉化等特殊问题。本文基于负极材料的物理化学特性，从防粘模技术、软涂层冲切间隙优化、硅基材料特殊工艺、毛刺控制及环境管理等方面，提供一套完整的负极片冲切解决方案，助力提升负极片良率和电池安全性。

一、负极片冲切的四大独特挑战

• 涂层粘性大：负极粘结剂（SBR/CMC）含量较高，冲切时易粘附在冲头和凹模上，导致取片困难、边缘拉伤。

• 材料柔软易变形：石墨涂层塑性好，冲切时易产生边缘卷曲、毛刺呈“荷叶边”状。

• 硅基材料脆性：硅负极（SiOx、Si/C）涂层硬度高且脆，冲切时易崩边、裂纹扩展。

• 水分敏感性强：负极吸潮后冲切会产生粘模加剧、边缘掉粉和电化学性能劣化。

二、常见负极材料冲切工艺推荐参数

三、负极片冲切特有缺陷与解决方案

1. 涂层粘模（最常见问题）

• 现象：冲切后负极片粘附在冲头或凹模上，需要手动撬取，造成边缘撕裂。

• 根本原因：负极粘结剂（SBR）具有压敏粘性；模具表面粗糙度高；无脱模辅助。

• 解决方案：

• 在凹模内壁及冲头端面喷涂DLC（类金刚石）或PTFE（特氟龙）涂层，降低粘附力；

• 加装0.2-0.3MPa压缩空气吹气装置，冲切后自动剥离极片；

• 严格控制负极片水分（≤150ppm），湿度过高会加剧粘性；

• 冲切前在模具表面涂抹极微量硬脂酸锌粉末（注意不要污染极片）。

2. 边缘荷叶边/卷曲毛刺

• 现象：冲切后边缘呈波浪状卷曲，而非平整剪切面。

• 原因：软涂层塑性流动，间隙不当或冲切速度过快导致材料被拉伸而非剪断。

• 对策：①减小单边间隙至0.012-0.018mm；②降低冲切速度至15-20mm/s；③冲头端面增加0.2mm橡胶缓冲垫，减少冲击变形。

3. 硅基负极崩边/微裂纹

• 现象：硅负极片边缘出现肉眼可见的碎片脱落或细小裂纹。

• 原因：硅材料硬度高且脆，冲切应力集中致裂纹扩展。

• 解决方案：

• 冲切前将极片在50-60℃预热10分钟，提高韧性；

• 间隙放大至0.025-0.030mm，减少剪切力；

• 在极片背面粘贴20μm PET保护膜，冲切后剥离，可吸收部分应力；

• 采用伺服冲切机设置多级缓压曲线（预压→主切→缓冲）。

4. 吸潮导致的冲切粉化

• 现象：冲切后负极片边缘呈粉状脱落，涂层强度显著下降。

• 原因：负极材料（尤其是石墨）吸水后涂层膨胀，机械强度下降。

• 防潮对策：

• 冲切前极片必须在100℃真空烘箱干燥2小时，水分＜100ppm；

• 冲切间湿度≤30%，操作人员佩戴防潮手套；

• 冲切后极片立即转入干燥器或手套箱，暴露时间＜5分钟。

5. 铜箔背面毛刺（负极特有）

• 现象：铜箔侧出现刺状毛刺，高度可达10-20μm。

• 原因：铜箔延展性优于铝箔，间隙不当更易产生卷边毛刺。

• 改善：间隙取较小值（0.01-0.015mm）；冲头端面抛光至Ra≤0.1μm；冲切后用细毛刷沿切线方向轻扫背面。

四、负极片冲切模具防粘与表面处理技术

• 模具材质选择：推荐使用粉末高速钢（如ASP23）或硬质合金，并进行深冷处理，提高硬度和耐磨性。

• 表面涂层体系：

• DLC（类金刚石）涂层：摩擦系数低至0.1，抗粘结性能优异，适合石墨负极；

• PTFE浸渗涂层：特氟龙材质，极低表面能，适合高粘性SBR体系；

• CrN/AlCrN涂层：硬度高且耐腐蚀，适用于硅基负极。

• 微孔吹气结构：在凹模底面加工直径0.5-1.0mm微孔阵列（间距10-15mm），冲切后通入0.2MPa干燥空气，形成气垫将极片吹离。

• 模具定期清洗：每冲切300-500片，用无水乙醇浸泡模具10分钟，软毛刷清除粘附的胶质，切忌硬物刮擦。

五、石墨负极片冲切工艺优化实例

六、负极片冲切故障快速定位与调整指南

七、负极片冲切环境管控与防氧化策略

• 干燥房要求：冲切区域露点≤-40℃（相对湿度＜1%），配备在线露点仪，每日记录。

• 极片转运：使用真空密封铝塑袋或手套箱过渡舱转移，禁止在空气中长时间暴露。

• 防静电：负极片表面易带静电吸附粉尘，需安装离子风机，设定离子平衡电压≤±50V。

• 吸潮后处理：若极片已吸潮，应重新进行100℃真空干燥2-4小时，并检测水分合格后再冲切。

八、负极片冲切标准作业指导书（SOP）核心步骤

1. 环境与设备检查：确认冲切间露点≤-40℃，模具DLC涂层完好，吹气孔通畅，间隙符合要求。

2. 极片干燥：将负极片在100℃真空烘箱中干燥2小时，冷却至室温（密封容器中）。

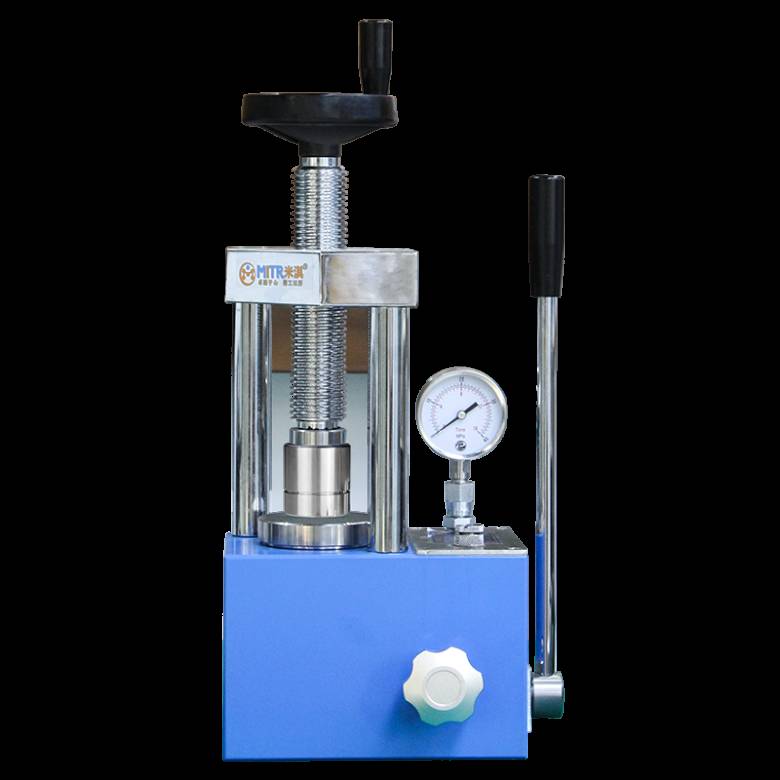

3. 定位冲切：将极片（涂层朝上）置于定位治具，手动匀速摇至死点保持2秒缓回；气动设0.55MPa保压0.5秒，多级泄压。

4. 脱模收集：启动吹气系统0.2-0.3MPa，极片自动落入收集盒；若粘连，检查模具涂层并及时清洁。

5. 质量抽检：每批抽5片，测毛刺、边缘粉化及尺寸，填写报表。

6. 模具保养：每500次冲切用无尘布蘸NMP清洁模具，每1000次显微镜检查刃口，每3000次送修研磨。

九、总结：负极片冲切的“防粘、防软、防脆”三原则

负极片冲切的难点在于涂层软、粘性大，而硅基材料又脆。通过控制水分与露点环境，使用低摩擦模具涂层（DLC/PTFE）并配合吹气脱模，可从根本上解决粘模问题；针对软涂层，需采用偏小间隙（0.015-0.020mm）和中低速冲切（15-25mm/s）以获得平整剪切面；对于硅负极，预热和背面贴膜是避免崩边的有效手段。建立负极片冲切的专属工艺数据库，记录不同批次的材料厚度、水分值及对应冲切参数，能够实现工艺稳健性。负极片冲切质量的提升，将显著降低电池负极侧短路风险和循环容量衰减。

前沿方向：干法电极技术下的高厚度无溶剂负极片冲切，需采用超声波辅助或激光切替代机械冲切，以适应高负载量极片的成型需求。
