电池黑粉表征系列‌⑤ |不仅要看大小，更要看颜值！激光衍射与图像分析联手拆解黑粉粒径与粒形

在粉体学中，粒径决定了传质快慢，而粒形则决定了颗粒间怎么“握手”。面对高度异质化的电池回收黑粉，单靠一张传统的激光衍射报告已经不够了。动态图像分析技术（DIA）的加入，让我们能看清每一个颗粒的“微观颜值”。

粒径三色谱：BM3竟然是最细的？

Litesizer DIF 500/DIA 700

依据激光衍射仪（Litesizer DIF 500）与动态图像分析仪（Litesizer DIA 700）在液相流体分散体系下的平行测定，尽管二者的物理测量原理存在本征差异（激光衍射基于等效散射球直径，而图像分析基于投影面积等效直径），但数据在宏观趋势上呈现了极高的收敛性：

1. BM3（真空干燥工艺）——超细单峰分布：其晶粒尺度展现出极高的均一性，D50（14.87 μm）与Q50（16.26 μm）高度吻合。其粒径谱图由10至20 μm的单一主峰主导，在100 μm以上几乎无粗颗粒响应。其粒径特征高度逼近未经工业辊压和循环衰退的原生正极活性材料晶粒。

2. BM1（强热解工艺）——典型双峰分布：展现出由微米级细粉与百微米级粗粉构成的双组分混合特征，其中粗颗粒对累积体积分数的贡献占据主导地位（D50 = 58.15 μm，Q50      = 67.05 μm），这主要源于强烈热解引发的基质物料部分烧结与团聚。

3. BM2（中度热解工艺）——极宽的多峰分布与长尾效应：虽然其中位径（D50 = 24.02 μm）偏向细颗粒端，但其空间跨度极宽。其 D90高达 312.16 μm，而在Q90（动态图像分析量度）下更冲向 728.68 μm 的极端边界。在 700–800      μm 区间存在一个高度离散的尖锐次生峰。

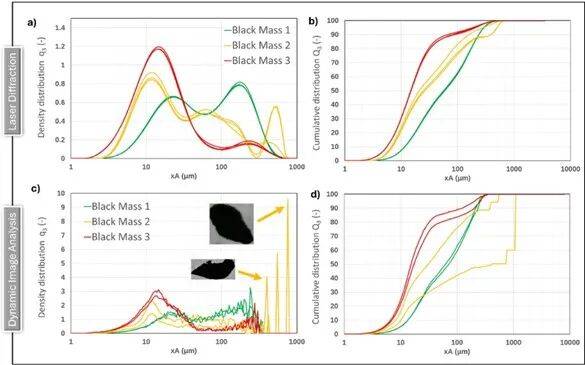

图1：由四个分图（a、b、c、d）组成的矩阵图，完美对比了激光衍射与动态图像分析在微分密度分布与累积分布下的多色（绿、黄、红）曲线流线。

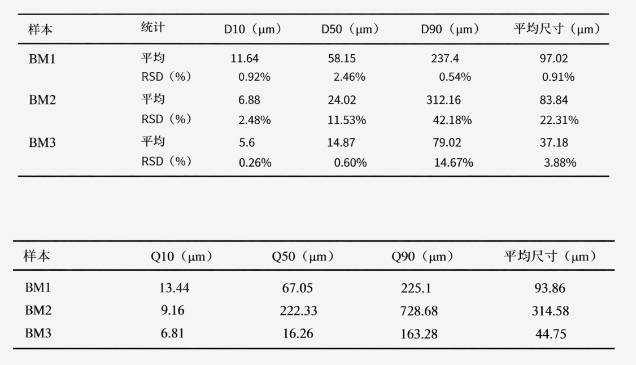

表1：激光衍射与动态图像分析的定量统计表格。清晰展示了BM2样品高达 22.31% 的相对标准偏差（RSD）以及极端退化的重复性指标

BM2 样品在两台仪器上测得的极高标准偏差（RSD）并非仪器误差，而是由其自身的异质性决定的。这种偶发性的高响应信号经后续 SEM-EDS 元素映射证实，是在热解和破碎过程中，已经因热应力发生严重脆化、极易碎断并混入细粉基质中的 Al 和 Cu 集流体金属薄箔碎片。由于流体中这类宏观片状剥落碎片的空间计数极低，导致了极高的统计学离散度。

形貌学核心参数的量化：实心度/致密度

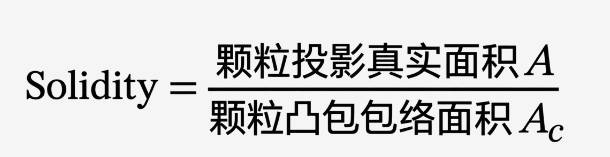

为了摆脱传统粉体学中仅靠宏观长宽比描述颗粒的局限，本研究引入三维表面几何尖锐度与凹陷度的定量指标——实心度/致密度（Solidity），其物理公式定义为：

当该系数趋近于 1.0 时，颗粒表面完全圆润且几何外形凸出；若该系数显著降低，则代表颗粒边缘存在剧烈的凹陷、大角度剪切面或尖锐裂纹。

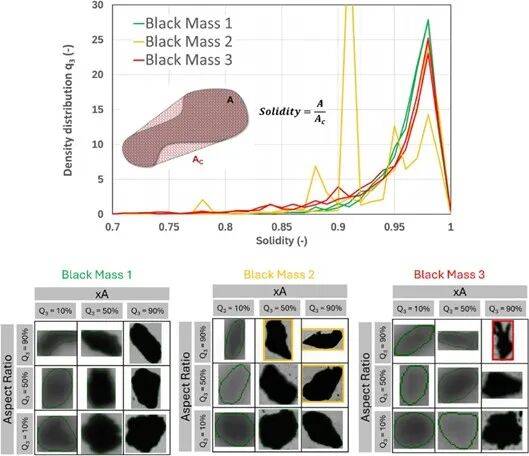

图2：Solidity 实心度谱图及计算示意图。曲线下方矩阵式排列着动态图像分析仪捕获的三种黑粉颗粒的高清光学投影剪影

• BM1（高实心度区间，趋向 1.0）：绝大多数颗粒在形貌上表现出紧凑、圆润的机械球形，虽然其纳米级尺度上的表面粗糙度（SAXS探测结果）极高，但宏观外形规整，这种形貌有助于降低在流体输送时的微观剪切锁死。

• BM2（宽幅低实心度分布）：展现出极高密度的低实心度拖尾。在 DIA 的高速相机快门下，呈现出大量具有锐利切角、高度不对称的扁平片状轮廓或带多孔凹槽的撕裂形貌，这完美吻合片状集流体箔残渣的机械受力断裂特征。

• BM3（中等实心度特征）：主群呈现出规整的正极团聚球体，但由于缺乏热解对有机粘结剂的剥离，颗粒边缘粘附有少量无定形的聚合物细小碎片（在原图用红框突出标出），导致形貌分布略微向低Solidity侧倾斜。

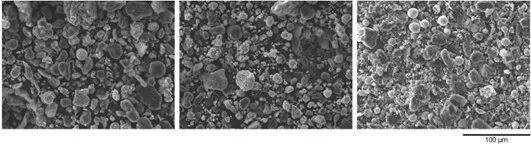

图3：500倍放大倍率下的高分辨率扫描电镜 微观形貌对比照片（左侧BM1、中部BM2、右侧BM3），可清晰观察到明亮的角状金属碎片与暗色不规则石墨相的分布。

几何异质性对下游选矿与固液分离工艺的流体动力学影响

粒径与粒形的深度解构对后续机械分选与浸出工艺具有决定性的工程指导价值：

▶ 水力学及气流分选效率恶化：BM2 中大量低 Solidity 的非球形片状铜铝碎片，在水力沉降、浮选）、重力分选或气流分选体系中，会产生极其不规则的流体阻力系数与空气动力学/流体动力学响应。这会导致颗粒发生强烈的流体卷吸与夹带，阻碍异质相的单体解离，显著降低物理分选纯度。

▶ 细粉对固液分离的“双刃剑”效应：BM3样品虽然拥有极高的微米级细粉占比，理论上可提供极大的固液接触界面，大幅提升湿法浸出的反应动力学速率；但是在工业放大生产中，过量的微细粉体会引发灾难性的固液分离（过滤）效率退化。细粉在压滤机滤布表面会迅速形成致密的滤饼层并发生物理堵塞，使液相渗透率急剧下降，严重拖慢工艺周期。

福利获取

锂电池需求激增使高效回收策略日益迫切。作为回收核心中间体，黑粉的化学性质已获深入研究，但其物理性质仍缺乏系统认识。本研究采用多模态表征手段，系统对比了热解或真空干燥预处理的三种工业 NMC 基黑粉。结果表明，热预处理决定了黑粉的物理状态：热解能有效去除有机和含氟残留，显著提升材料的表面可接近性、纳米孔隙度及粉体流动性；而真空干燥样品因粘结剂膜残留，分散性较差。此外，SAXS 分析证实的纳米尺度界面特征与黑粉的浸出活性高度正相关，可作为评价其冶金加工性的新指标。本研究突出了受控热预处理在工业回收中的核心价值。

获取完整版科研论文，可点击“阅读原文”或识别下方程序码下载即可。

 下期预告

电池黑粉表征系列‌⑥|下料斗堵塞的幕后黑手？从粉体流变学看黑粉工业输送的硬核设
