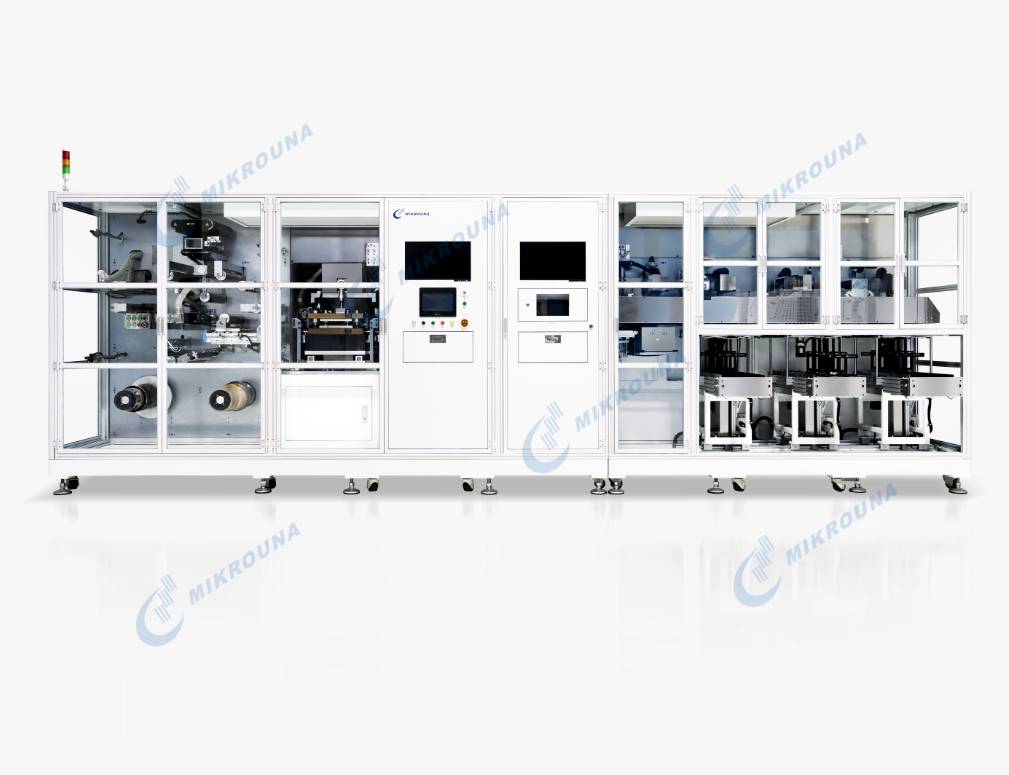

本机适用于卷料来料形式的极片(连续涂布)采用五金模具冲切成型的方式。

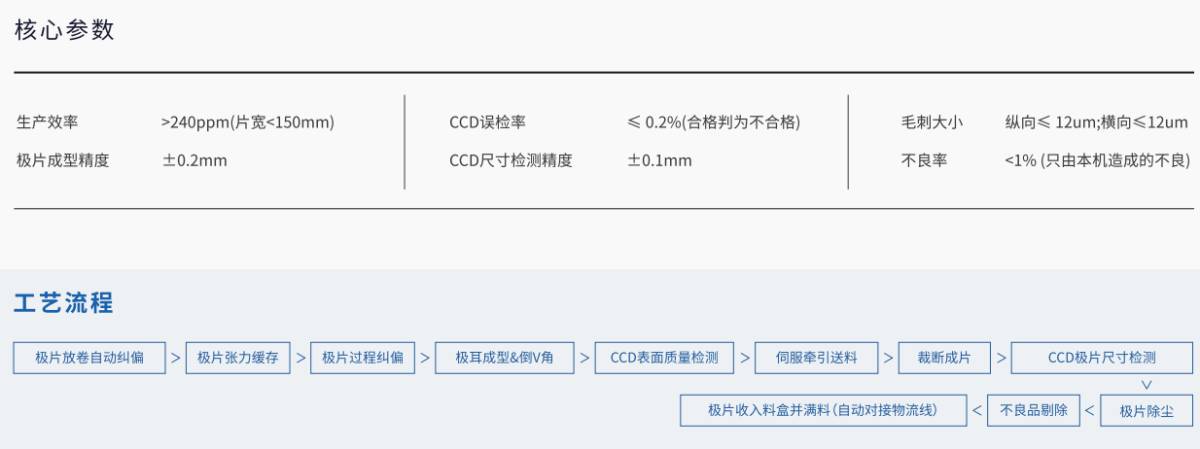

人工将切好极耳的极卷安装到设备的放卷气胀轴上，设备自动放卷，纠偏机构对放卷过程进行自动纠偏，并通过张力控制系统控制放卷张力，进入模切之前会进行二次纠偏(过程纠偏)，放卷储片，CCD表面质量检测，随后采用五金模切V角成型，然后由送料机构牵引至裁断工位，自动裁切极片成片状，通过真空收料皮带转移输送极片，极片上下表面除尘处理，CCD 检测机构对极片尺寸逐一检测并区分，不良品自动被剔除到NG料盒中，合格品被收集到成品料盒(科盒需与叠片机厂家拉通，保证通用)
