WH312防腐型专用液位计专为强腐蚀性介质连续液位测量而设计。其外壳及电缆均采用聚四氟乙烯（PTFE）全密封结构，传感器背压腔通过带通气导管的聚四氟电缆与大气导通，可长期耐受氯化锂、强酸、强碱等化学腐蚀。陶瓷传感器平齐安装，避免介质残留腐蚀，是化工、污水、垃圾渗滤液等恶劣工况的理想选择。

一、具体需求

    1需求单位： 贵州省地矿局

工况环境:3个采盐井，深井300米 介质是卤水等腐蚀性介质，之前用过多种不同原理产品，基本在2-3个月就无法正常工作，要耐腐蚀高性能产品。

监测需求：长期自动化监测，提高办公效率，降低人力投入；

保证数据的准确性，及时性和有效性；

保证在300米水下，强腐蚀性环境下的长期工作。

二、工况评估：

鉴于以上对比，万和工程师给出了全新设计：

全新WH312深井防腐液位传感器：

1.材质：针对300米以上盐水卤水深井，采用钛合金传感器，钛合金外壳解决300米水下的密封问题，外层包裹聚四氟乙烯材质解决防腐的问题；

2.WH312深井防腐专用传感器探头的一体成型结构设计,保证在1000米水下正常工作，通过20MPa防水测试(相当于水下2000米防水)；

3.信号传输采用级别的聚四氟乙烯电缆(放的过程中,一定要注意对电缆的保护),确保测量信号实时的,高精度稳定的输出；

三、方案设计原理图及安装说明

安装步骤：

1. 将深井防腐液位探头WH312直接放到300米深井底部,放的过程中可以和深井泵一起下去（一般将液位探头直接放在深井泵上方3-5米位置）,下井的过程中要保护好聚四氟乙烯钢丝电缆(如果电缆损坏,就没有输出信号了）.

2. WH312深井液位探头红线接16号端子，绿线接14号端子，23 ，24号端子接入220V电源（也可以选24V供电款，采用电池供电），然后显示器就会显示当前的实时的深井液位深度。自带高低液位报警，还可以将低液位报警的常闭点和控制深井泵的中间继电器组成一个回路,这样就可以起到低位停泵的功能,可以保护深井泵,防止空转干烧。

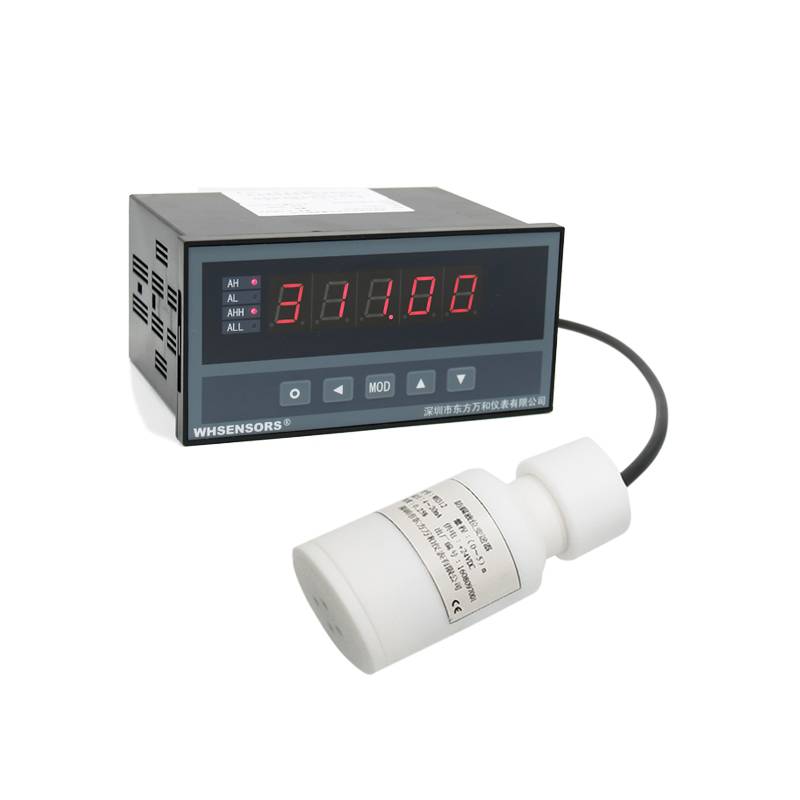

        WH312型防腐液位变送器是 采用陶瓷电容压力传感器， 全聚四氟乙烯在电缆外部加 装聚四氟套管，具有优良的 耐腐蚀性能
